锥齿轮与圆柱齿轮组合传动结构设计

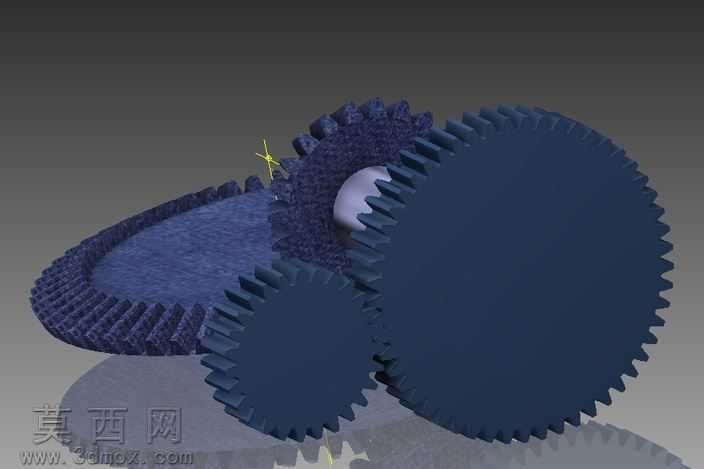

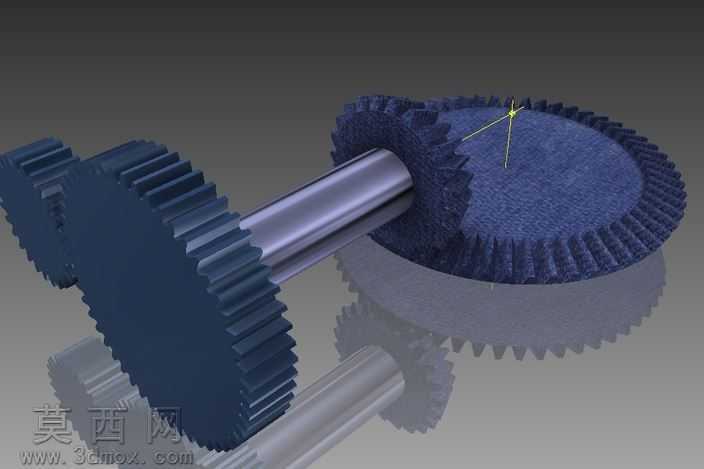

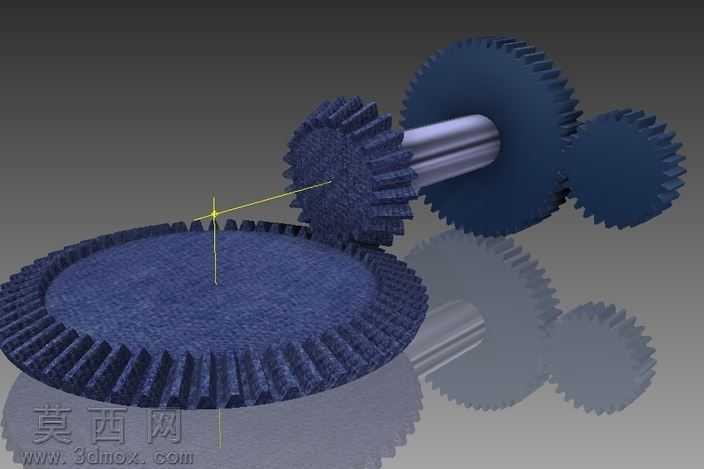

本作品为多类型齿轮组合传动的三维结构设计，整体采用三维参数化建模方式完成，首先依据机械传动设计准则确定各齿轮的模数、齿数、压力角等核心参数，分别完成盘形锥齿轮、小锥齿轮、两个不同直径圆柱齿轮以及配套传动轴的参数化建模。建模过程中严格遵循渐开线齿廓的生成逻辑，保证齿形的精度符合机械加工的公差要求，锥齿轮的背锥、齿顶锥、齿根锥结构均按照标准传动参数绘制，确保啮合过程中齿面接触均匀，避免出现传动卡滞或应力集中的问题。渲染阶段采用哑光深蓝色金属材质模拟工业齿轮常用的调质钢表面质感，添加细微的磨砂纹理还原真实机加工零件的表面粗糙度，场景内设置柔和的环境光与定向补光，清晰呈现各齿轮的齿形轮廓、啮合位置以及轴类零件的圆柱面结构，同时添加半透明倒影效果增强画面的空间层次感，直观展示整套传动结构的空间布局。结构设计上，整套传动机构实现了相交轴与平行轴的复合传动，水平传动轴上的小锥齿轮与底部大尺寸盘形锥齿轮啮合，完成垂直方向与水平方向的动力转向，同时水平轴上的大圆柱齿轮与侧方小圆柱齿轮啮合，实现平行轴间的动力传递与转速调整，各齿轮与传动轴之间采用键连接的装配逻辑，轴端预留装配定位结构，符合实际机械产品的装配工艺要求。设计思路围绕通用机械传动场景的动力传输需求展开，兼顾传动比分配、结构紧凑性与装配合理性，可作为机械传动教学演示、相关设备传动系统设计的参考模型，各零件参数可根据实际工况调整修改，适配不同的负载与转速需求。
