贴片式屏蔽功率电感器结构设计

　　这款贴片式功率电感的结构设计，核心围绕板级电源电路的实际装配需求展开，日常在消费类电子、工业控制板卡、车载电子模块的DC-DC转换回路中应用极广，主要承担回路储能、纹波抑制、大电流滤波的作用，区别于传统插件电感的引脚式安装，该结构完全适配SMT表面贴装工艺，可直接进入回流焊工序完成板级焊接，无需额外人工插装工序，适配高速贴片机的取料定位要求。从结构设计逻辑来看，整体采用闭合磁路的屏蔽式构造，磁体部分采用合金粉压铸成型的一体式外壳，将内部绕制的线圈完全包裹在磁腔内部，仅在底部露出两个端电极作为焊接接触面，这种闭合磁路的设计能大幅降低电感工作时的漏磁通量，避免对板卡上相邻的高精度信号线路、敏感器件造成电磁干扰，

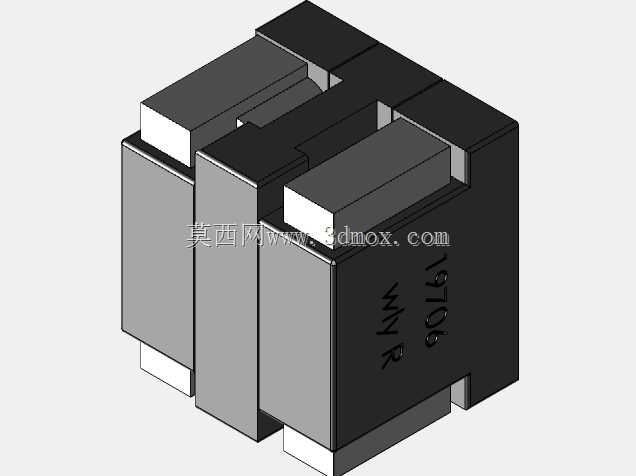

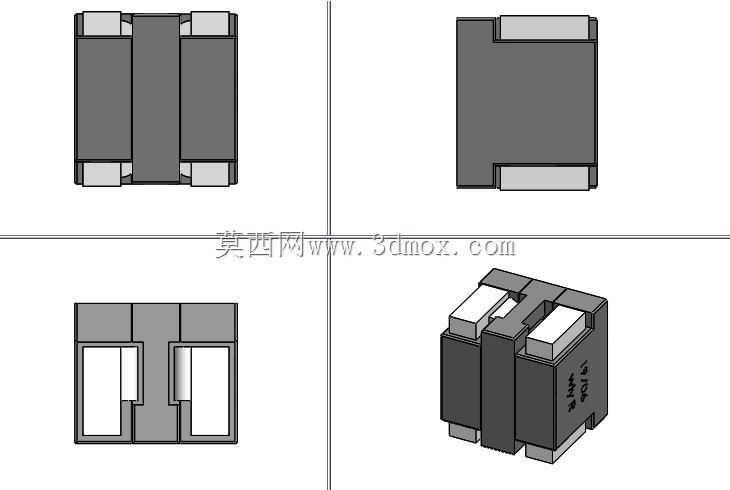

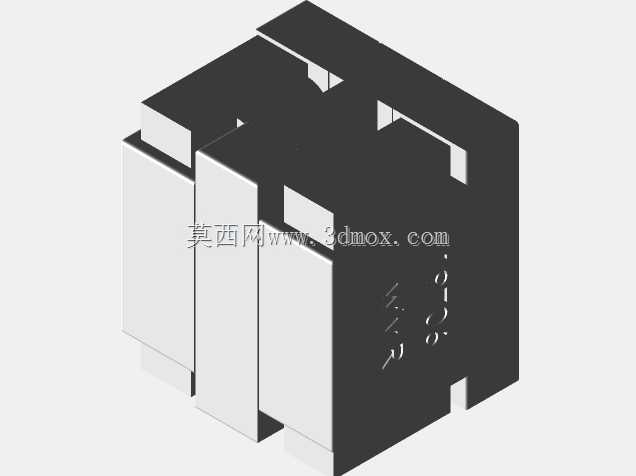

　　尤其适合高密度布板的紧凑型电路场景，比如便携设备的主板空间受限区域，器件排布间距通常不足2mm，低漏磁的特性能有效减少EMI整改的额外成本。外形结构上，器件整体呈规整立方体造型，四个边角做了微小的倒角处理，既可以避免贴装吸嘴取料时出现边角磕碰掉屑的问题，也能在料带编带包装时减少卡料风险，上下两端的凸台结构为磁路的气隙预留位置，通过控制气隙的大小来调整电感的饱和电流参数，避免大电流通过时磁芯出现饱和失效的问题。端电极部分采用多层镀覆结构，底层与线圈引出端直接焊接，外层做镀锡处理，保证焊接时的润湿性，电极的宽度与厚度完全匹配行业通用的焊盘设计规范，焊接后焊点的爬锡高度可达到电极厚度的三分之二以上，满足IPC-A-610的焊接可靠性要求，

　　不会出现虚焊、掉件的问题。安装边界方面，器件的底面为完全平整的贴合面，没有突出的引脚或异形结构，贴装时与PCB板面的贴合间隙控制在0.1mm以内，焊膏印刷时能保证焊盘位置的锡膏量均匀，回流焊过程中不会出现器件偏移、立碑的不良现象。器件的整体高度控制在低剖面范围内，适配薄型化电子设备的内部堆叠要求，比如超薄笔记本、便携穿戴设备的内部空间高度通常受限，低高度的电感不会与上方的屏蔽罩、结构件产生装配干涉。从功能特性来看，该结构的电感可承受较大的直流电流，线圈采用扁平铜线绕制，相比同规格的圆线绕制电感，扁平线的载流面积更大，直流电阻更低，工作时的自身发热更小，在长时间满负载工作的工况下，温升能控制在合理范围内，

　　不会因为过热导致周边器件性能衰减。磁芯材质的选型上兼顾了高频特性与直流偏置能力，在MHz级的开关电源工作频率下，磁芯损耗保持在较低水平，同时在大电流叠加的情况下，电感量的衰减幅度控制在允许范围内，保证电源回路在负载动态变化时的稳定性。设计过程中也充分考虑了批量生产的工艺性，磁体的分模线设置在器件侧面的非外观面，合模时的飞边可通过简单的滚磨工序去除，不会影响端电极的焊接性能与整体尺寸精度，线圈绕制完成后与磁芯的组装采用定位工装辅助，保证线圈在磁腔内部的位置居中，避免出现线圈偏位导致的电感量一致性差的问题，端电极与线圈引出端的连接采用电阻焊工艺，连接点的接触电阻极低，可承受大电流冲击与温度循环测试，不会出现连接点脱落的失效问题。在实际选型应用中，该结构的电感可直接替换同封装尺寸的同类型产品，焊盘兼容性强，不需要修改PCB的原有设计，对于需要快速迭代的板卡项目来说，能大幅缩短选型验证的周期，同时其规整的外形也方便自动化光学检测设备识别焊点质量，提升生产环节的检测效率。
