双节AAA电池仓固定支架结构设计

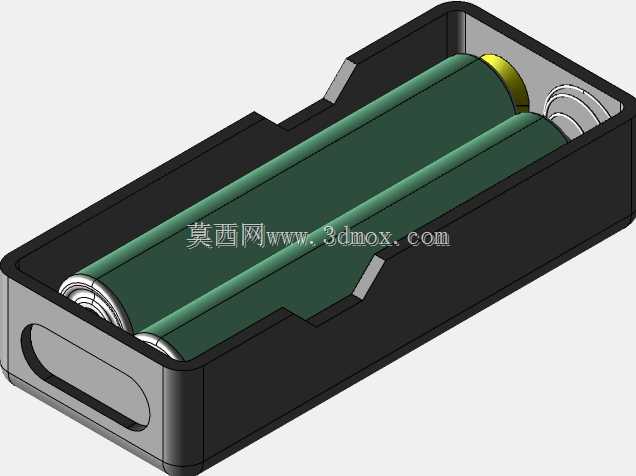

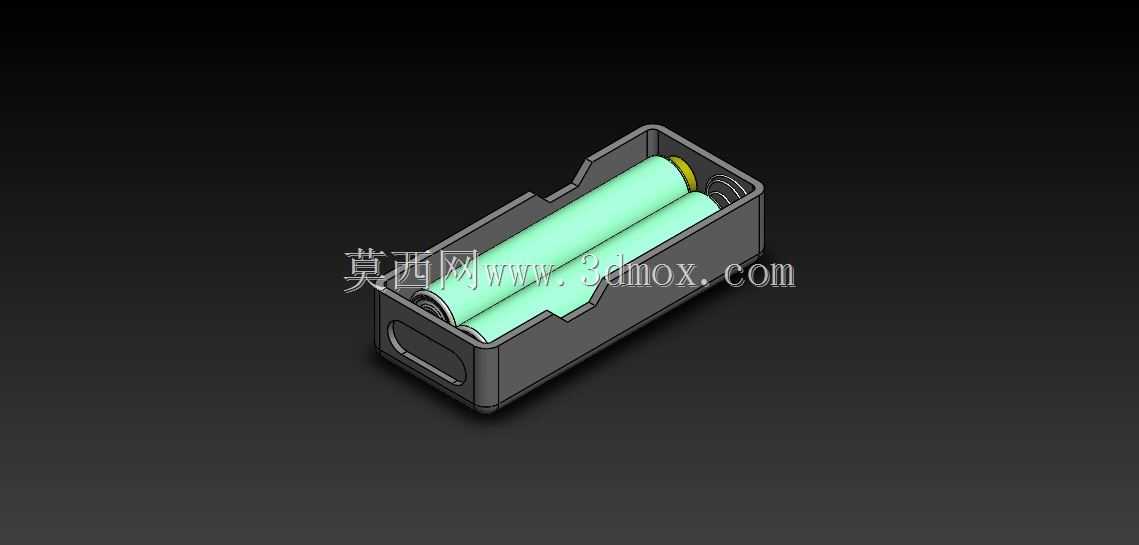

　　在手持便携电子设备、小型传感终端、低功耗物联网节点这类需要独立供电的产品结构设计中，电池固定结构的合理性直接影响整机的供电可靠性与装配效率，本次设计的双节AAA电池安装支架，正是针对这类小尺寸空间内的圆柱电池固定需求完成的结构方案。从实际应用场景来看，这类双节AAA串联供电的结构常见于红外遥控器、无线键鼠、小型手持检测笔、低功耗蓝牙传感模块这类对安装空间有严格限制的产品中，电池支架需要在有限的腔体空间内完成两节七号电池的定位、限位，同时兼顾电池正负极接触的避让空间，避免装配后出现电池松脱、接触不良的问题。

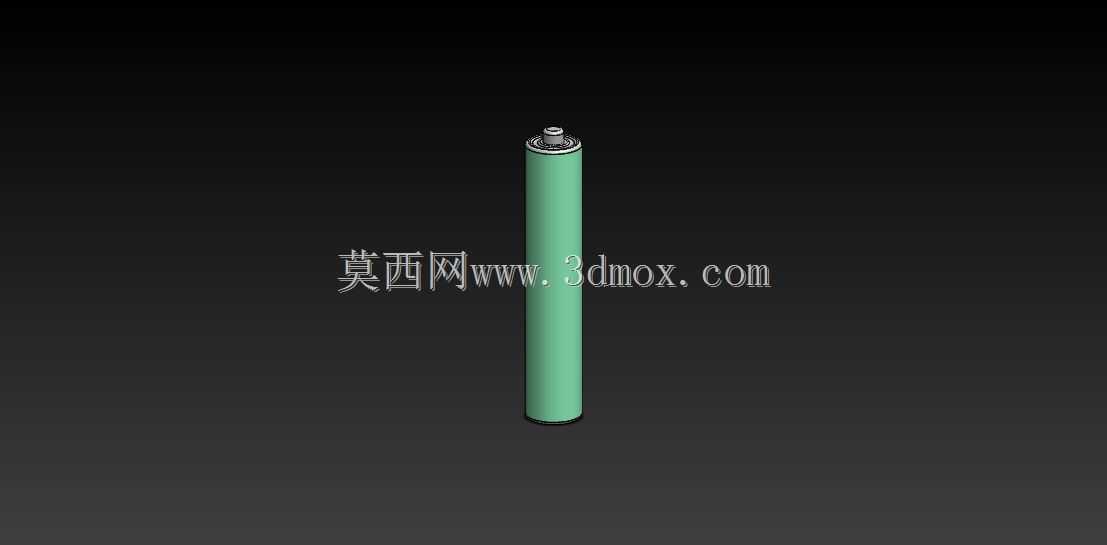

　　设计过程中首先考虑的是电池的安装限位逻辑，AAA电池本身为标准圆柱结构，单节直径10.5mm、长度44.5mm，两节串联排布时整体的长度方向需要预留出正负极弹片的压缩空间，因此支架的内槽长度在两节电池总长度基础上单侧预留0.8mm的弹片形变余量，避免电池装入后出现过压挤碎或者间隙过大接触断开的问题。槽体的圆弧曲面完全贴合电池的圆柱外壁，包覆角度设置为120度，既可以保证电池放入后不会从槽内侧向脱出，又不会因为包覆面积过大导致电池装入取出的阻力过高，用户更换电池时可以顺畅完成取放操作。支架的侧边设置有一体化的定位卡扣，卡扣的凸起高度为1.2mm，对应设备壳体上的定位卡槽尺寸，装配时可以直接将支架卡入壳体内的预设位置，不需要额外打螺丝固定，减少整机的零件数量与装配工序。

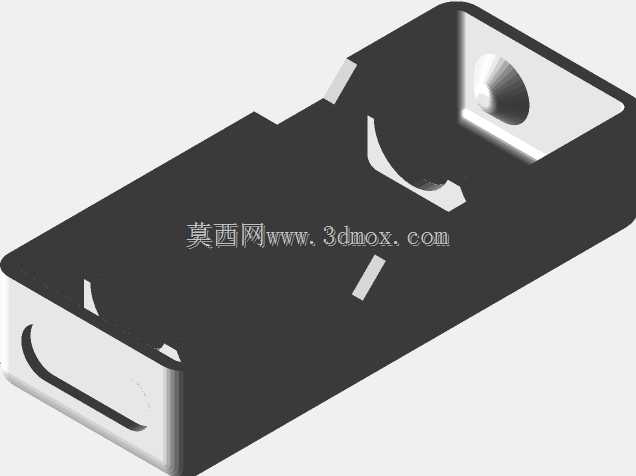

　　从结构强度角度考虑，支架的壁厚设置为1.2mm，槽体的外侧设置有两条纵向的加强筋，筋条宽度0.8mm、高度1mm，沿着槽体的长度方向排布，既可以提升槽体的抗形变能力，避免设备跌落时槽体开裂导致电池移位，又不会过多占用壳体内的额外空间。支架的两端预留了正负极导电片的安装槽，安装槽的深度为1.5mm，可以将金属导电弹片完全嵌入槽内，弹片的触点位置正对电池的正负极中心，保证电池装入后触点可以稳定贴合在电池端面的中心区域，避免因为触点偏移导致的接触电阻过大、供电不稳定的问题。同时在支架的一端设置有防反装的凸起挡边，挡边的位置对应电池负极的平面端，当电池装反时，正极的凸起端会被挡边顶住无法完全装入槽内，从结构上避免用户反装电池导致的电路短路问题。

　　考虑到实际生产中的注塑工艺可行性，支架的所有转角位置都设置了R0.5mm的圆角过渡，避免注塑过程中出现应力集中导致的零件开裂，同时所有的拔模角度设置为1.5度，保证注塑开模时零件可以顺利从模具中脱出，不会出现卡模、表面拉伤的问题。支架的底部设置有两个定位柱，定位柱的直径2mm、高度2mm，对应PCB板上的定位孔，装配时可以先将支架与PCB板通过定位柱预定位，再完成导电片的焊接工序，提升装配时的对位精度，减少焊接偏移的问题。在安装边界的适配性上，整个支架的最大外轮廓尺寸控制在长52mm、宽22mm、高12mm的范围内，可以适配绝大多数小型手持设备的内部腔体尺寸，不需要对设备的整体外形做额外的放大调整。

　　实际使用过程中，这种一体化的电池支架相比直接在壳体上开槽做电池仓的方案，有更好的结构独立性，当设备需要调整内部布局时，可以直接将支架整体移位，不需要重新修改整个壳体的模具结构，降低产品迭代时的改模成本。同时支架本身的绝缘材质可以将电池与PCB板上的带电元件做物理隔离，避免电池外皮破损后出现短路风险，提升整机的用电安全性。在电池的固定可靠性上，槽体两侧的限位边可以在设备受到冲击、跌落时限制电池的径向位移，两端的弹片预留空间可以吸收冲击带来的电池窜动，保证在常规的使用跌落场景下，电池不会与触点断开导致设备意外断电。针对不同设备的安装需求，支架侧边的卡扣位置可以根据实际壳体的卡槽位置做微调，不需要改动整体的槽体结构，具备较好的结构通用性，可以适配多款同供电规格的小型电子产品结构设计需求。
