木质头带螺杆式手动调节旋钮结构

　　日常做柜体、小型试验台架的手动锁紧结构选型时，这类带木质握头的螺纹旋钮是很常用的部件，不少刚入行的结构设计人员容易忽略这类小零件的安装边界与握持手感匹配，最后做出来的操作结构要么拧着费力，要么突出安装面过多干涉周边部件。先从实际应用场景说，这类旋钮最常出现在小型木质柜体的门扣锁紧、试验台架的档位快速调节、小型工装的手动压紧位置，不需要额外工具，徒手就能完成锁紧与松脱操作，相比全金属的滚花旋钮，木质握头的触感更温和，在民用家具、教学类试验设备上使用不会有金属的冰凉触感，也不容易在频繁操作时磨伤操作人员的手部皮肤。

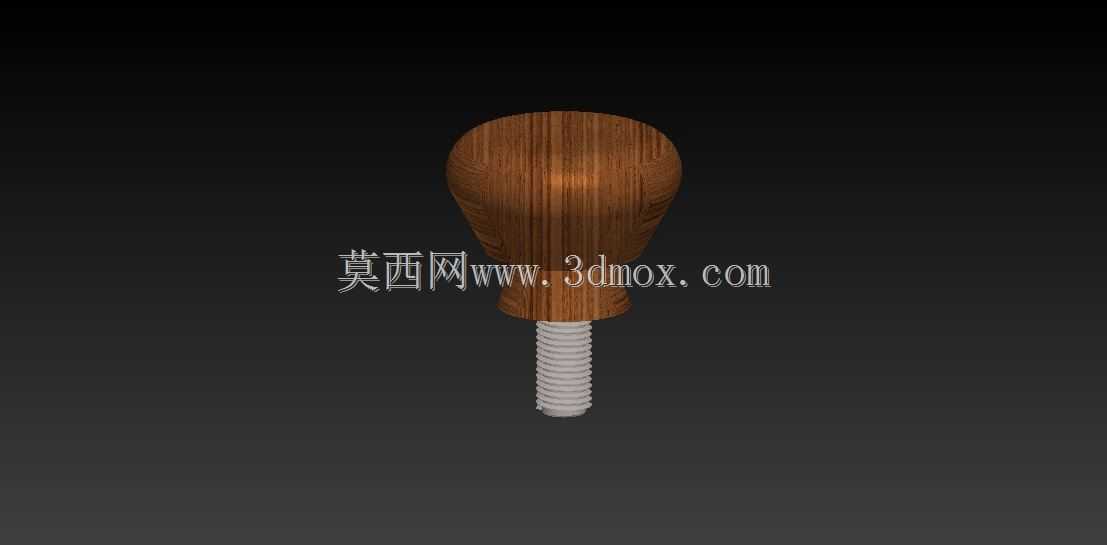

　　从功能特性来看，这个部件分为两个核心功能段，上部的握头是施力段，下部的外螺纹段是连接锁紧段。握头采用了上窄下宽的鼓形轮廓，不是简单的圆柱造型，这种轮廓是贴合人手握持拧转时的指腹弧度设计的，拧转时手指不需要刻意弯曲去贴合柱面，自然搭在握头侧面就能施加足够的扭矩，日常锁紧需要的预紧力大概在2N·m左右，这个握头的直径设计刚好能让普通成年男性用拇指和食指捏合就能达到这个预紧值，不需要整手握持发力，在安装空间狭窄的位置也能操作。下部的螺纹段是标准的公制粗牙螺纹，这类螺纹的自锁性足够应对日常的静态锁紧场景，不需要额外加防松垫圈，当然如果是有持续振动的使用场景，可以在螺纹段搭配一个薄型尼龙防松螺母，避免长时间振动后旋钮松脱。

　　设计思路上，这个结构没有做多余的装饰造型，握头的木质纹理是材质本身的特性，不需要额外做表面喷涂处理，降低了加工成本，握头和下部螺杆的连接采用过盈压装的结构，在木质握头的底部预制一个和螺杆光杆段过盈配合的安装孔，压装后靠木材的抱紧力固定螺杆，不需要额外打销钉或者涂胶，装配工序简单，适合批量生产。这里要注意一个容易踩的设计坑，木质握头的安装孔深度不能小于螺杆光杆段长度的三分之二，不然频繁拧转后螺杆容易和握头松脱，导致整个旋钮失效。

　　再说到外形尺寸与安装边界，这类旋钮的握头最大直径一般在20mm到30mm区间，整体高度（从握头顶端到螺杆末端）根据实际使用的锁紧厚度调整，常规款的螺杆长度在15mm到25mm之间，适配10mm到20mm厚度的安装板件。安装时需要在被固定的板件上开一个比螺纹大径大0.5mm到1mm的过孔，不需要攻丝，锁紧时旋钮直接穿过过孔，和另一侧的内螺纹孔或者螺母配合，握头的下端面和安装板表面接触的位置，不需要额外加垫片，木质端面本身有一定的微变形量，能贴合安装板的表面不平整，不会像金属端面那样如果安装面有倾斜就出现点接触导致锁紧不稳。

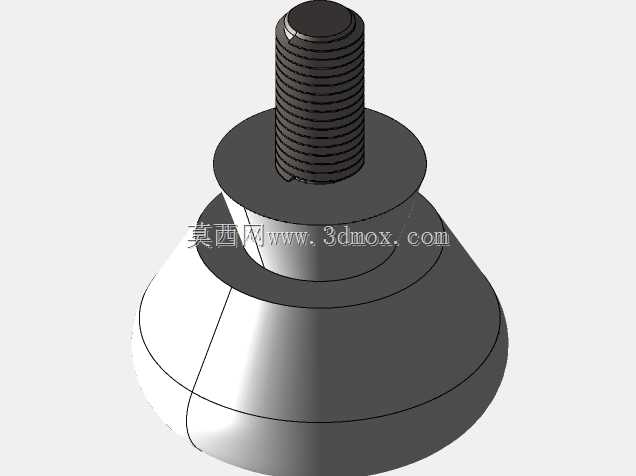

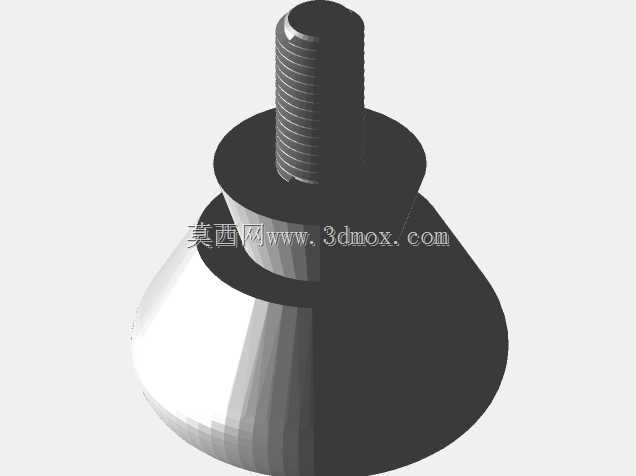

　　在实际选型建模的时候，要注意握头的下端面边缘做了很小的圆角过渡，不是直角边，这个细节很重要，一方面是避免木质边缘的毛刺划手，另一方面是拧转旋钮的时候，边缘不会刮蹭安装板的表面，尤其是如果安装板是漆面或者贴皮的板材，直角边的旋钮反复拧转很容易刮掉安装面的涂层，圆角过渡就能避免这个问题。另外螺纹段的末端做了倒角导向，安装对准螺纹孔的时候不需要刻意对齐，稍微倾斜就能顺着倒角旋入螺纹，提升了装配的便捷性。

　　很多设计人员在做这类小零件建模的时候，容易把木质握头和螺杆做成一体的结构，这是不符合实际加工工艺的，木质件和金属螺杆是两个独立加工的零件再装配到一起，建模的时候要把两个零件的配合面做准确，过盈量控制在0.1mm到0.2mm之间，过盈量太大压装的时候容易把木质握头撑裂，过盈量太小则连接强度不够，容易出现转空的情况。还有握头的表面弧度，不要做太夸张的收腰，鼓形的最大直径位置要在握头高度的中点偏下位置，这样握持的时候手指的施力点刚好在最大直径处，拧转的时候最省力，如果最大直径位置偏上，捏着拧的时候会有滑脱的趋势。

　　从使用耐久性来看，木质握头选用硬木材质的话，正常使用五到八年不会出现开裂或者磨损的问题，相比塑料握头，木质件的抗老化性能更好，不会因为长期接触手上的汗液出现变脆开裂的情况，也不会像金属握头那样在潮湿环境下生锈污染安装板表面。在一些对防静电有要求的场景，还可以在木质握头表面做防静电涂层处理，不影响原本的握持手感，同时满足特殊场景的使用要求。
