金属薄板冲压成型功率放大器箱体结构

　　这款功率放大器箱体采用金属薄板冲压工艺加工成型，主要面向音频功率放大设备、工业小功率电源模块的封装防护场景，在民用音响设备、工业控制柜内置信号放大单元、小型测试仪器内置功率模块等场景中都能适配使用。从实际使用需求出发，箱体的结构设计首先考虑了内部元器件的安装兼容性，内部预留的空间可以同时容纳功率放大电路板、滤波电容、接线端子组以及小型散热风机，不需要额外做结构裁切就能适配常规单声道100W以内功率放大板的安装孔位，安装螺柱采用冲压铆接工艺固定在箱体底板上，位置公差控制在0.2mm以内，能直接匹配市面主流通用功放板的安装尺寸，不需要二次打孔加工。

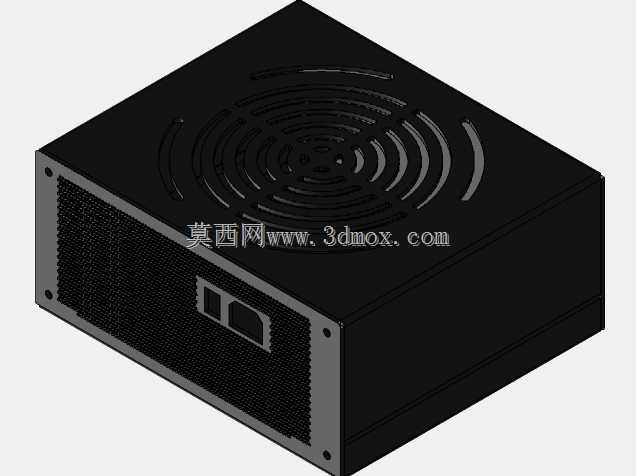

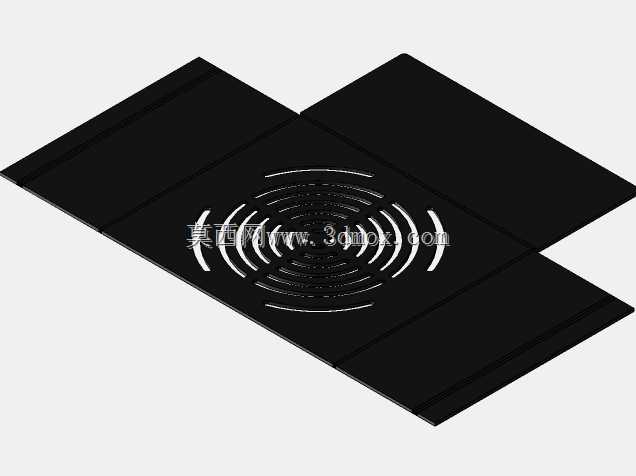

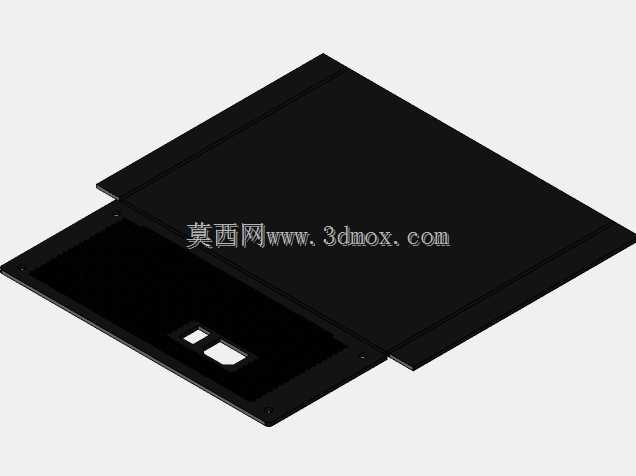

　　箱体顶部设计有同心圆排布的通风散热槽，槽缝宽度控制在2.5mm，既可以保证内部热空气的自然对流排出，也能避免较大尺寸的异物落入箱体内部触碰带电元器件，散热槽的排布刚好对应内部功率管与散热片的安装位置，热流可以直接顺着槽缝导出，减少热量在箱体内部的淤积。箱体正面采用网孔板结构，网孔区域既可以作为内置扬声器的出声通道，也能辅助正面进风形成贯穿箱体的散热风道，正面预留的两个矩形开孔分别对应电源开关与状态指示灯的安装位，开孔边缘做了翻边处理，既可以提升开孔处的结构强度，也能避免安装时薄板锐边划伤操作人员或者损坏元器件线材。

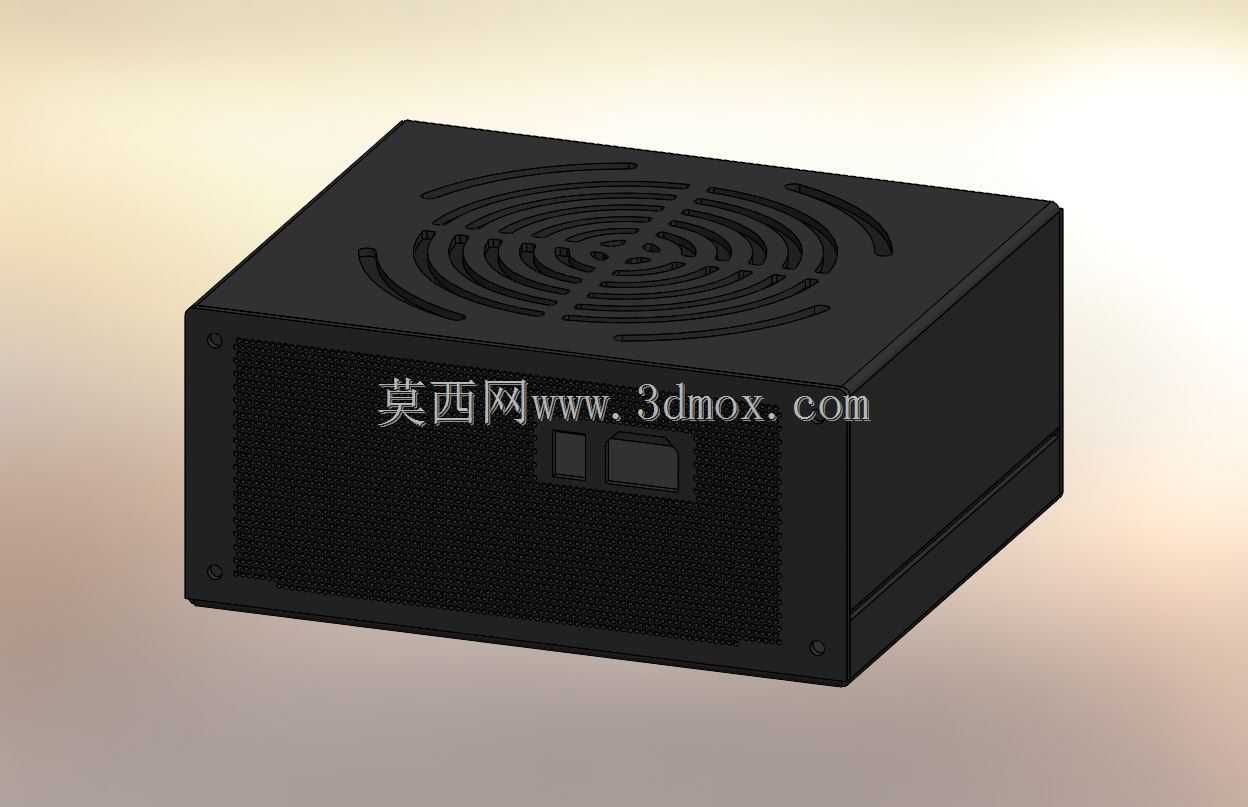

　　从安装边界来看，这款箱体采用长方体规整结构，外部无突出的异形结构，既可以单独作为桌面式设备外壳使用，底部预留的四个橡胶脚垫安装孔可以直接粘贴或者螺丝固定防滑脚垫，也可以通过侧面的安装挂孔固定在设备机柜的立柱上，适配标准19英寸机柜内的零散空间安装需求，箱体的拼接采用折边咬合加点焊固定的工艺，拼接缝隙控制在0.1mm以内，既可以保证整体的结构刚性，也能起到一定的电磁屏蔽作用，减少内部功率电路对外界的电磁干扰，同时也能降低外界电磁信号对放大电路的影响，提升信号输出的稳定性。

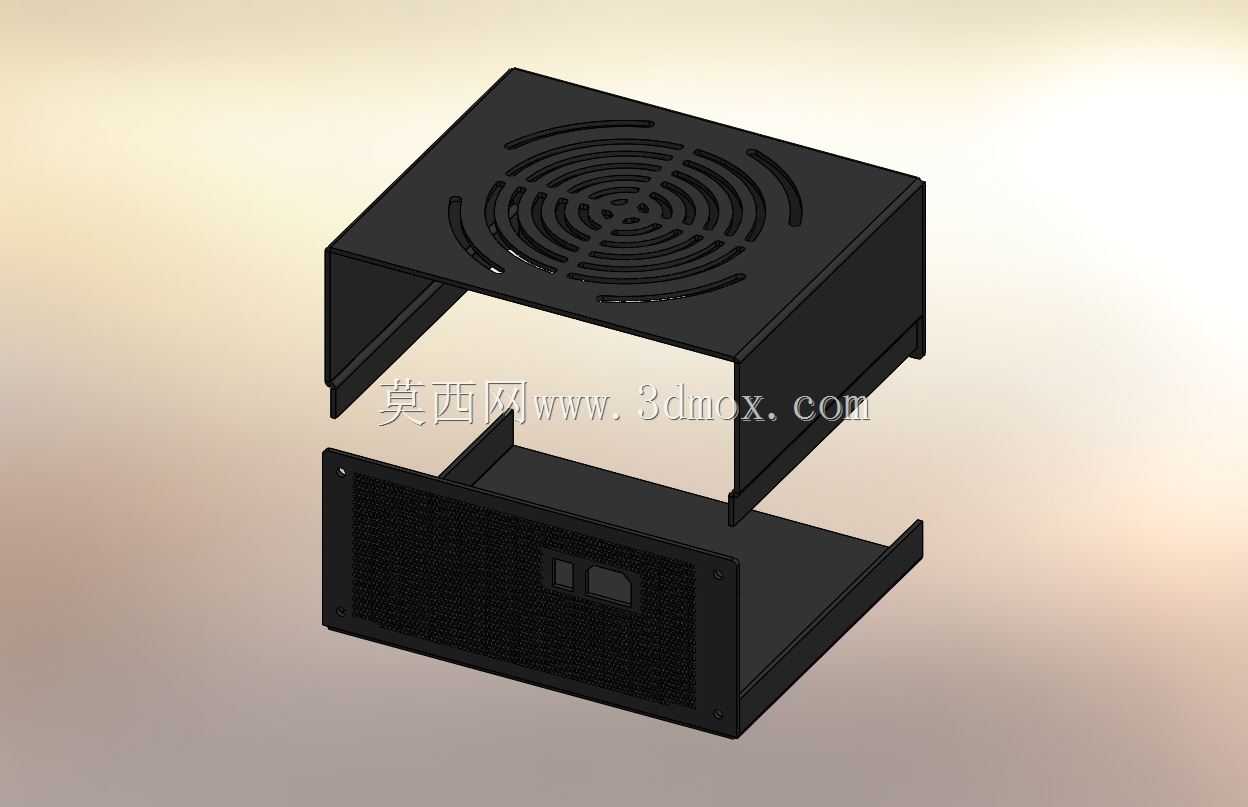

　　设计过程中针对薄板冲压的工艺特性做了多处优化，所有折边位置都预留了合理的折弯半径，避免冲压折弯时出现板材开裂的问题，箱体的各个边角都做了小圆弧过渡处理，没有尖锐的直角棱边，在装配、搬运过程中不会划伤操作人员。箱体的盖板与底座采用卡扣加拉手螺丝的固定方式，日常检修维护时不需要完全拆下所有螺丝就能打开盖板，提升后期维护的便捷性，同时卡扣结构可以保证盖板与底座贴合紧密，不会因为设备搬运震动出现盖板松动异响的问题。

　　在实际选型适配时，这款箱体可以覆盖大部分小功率音频放大、直流电源稳压模块的封装需求，不需要额外开模制作壳体，能大幅缩短小批量设备的研发生产周期，钣金材质的外壳相比塑料外壳拥有更好的散热能力与结构强度，在工业场景下使用时抗磕碰、抗老化能力更强，适合在车间设备、固定安装的测试仪器这类长期连续运行的设备上使用，整体结构没有冗余的设计，所有结构特征都服务于散热、安装、防护、电磁屏蔽这几个核心功能，没有多余的装饰性结构，加工工艺简单，常规钣金冲压生产线就可以完成批量生产，制造成本可控，适合中小批量的设备配套使用。
