三叶轴流散热风扇叶片结构设计

　　日常接触的各类风冷散热场景里，三叶轴流风扇叶片是应用覆盖面极广的核心做功部件，从桌面小型台扇、工业机柜散热排风、电子设备内置风冷模块到普通家用落地电扇，都能见到这类三叶结构风叶的身影。这类叶片的核心作用是在电机带动下做定速圆周转动，通过特定的叶面曲面角度切割空气，形成定向的轴向气流，带走热源周边积聚的热量，或是推动空气形成定向流动实现通风换气的效果。

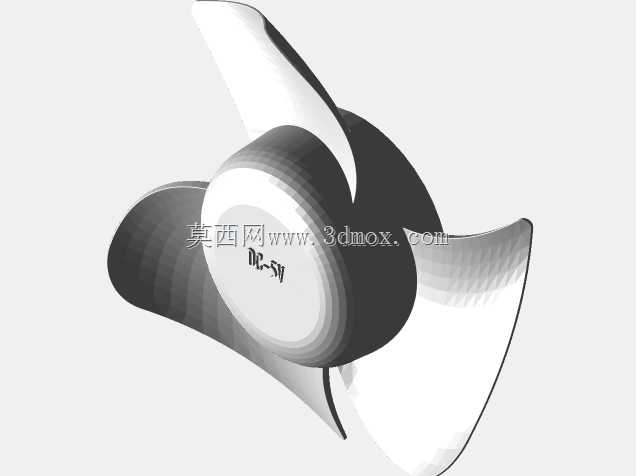

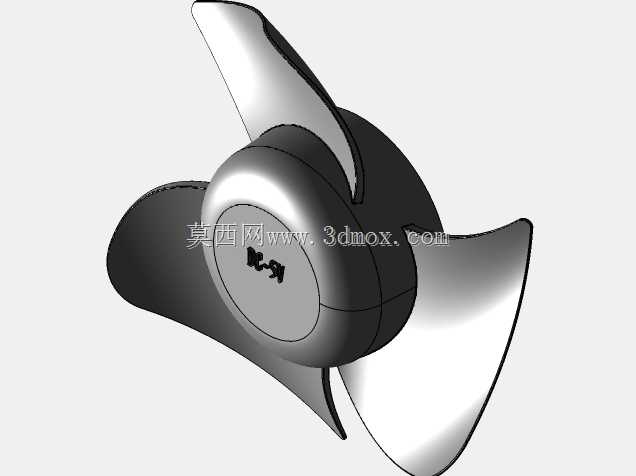

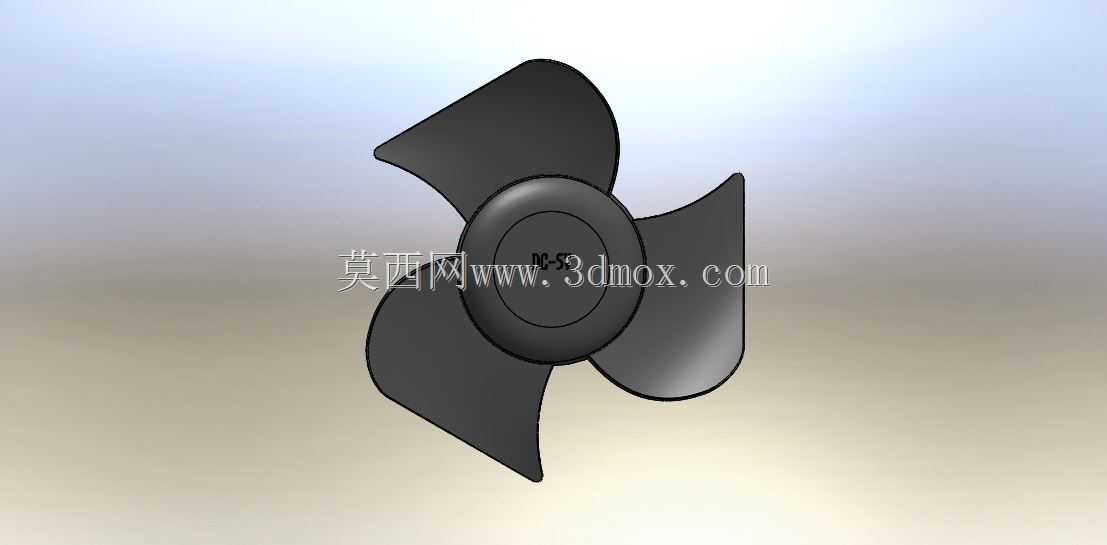

　　做这类叶片的三维结构设计时，首先要锚定实际安装场景的边界约束：常规小功率家用场景的风叶，中心轮毂直径通常控制在60-80mm区间，整体叶展直径根据适配功率不同覆盖200mm到400mm范围，轮毂中心预留的电机轴安装孔要匹配常用的φ8mm、φ10mm标准输出轴尺寸，同时轮毂背面要设计对应的止转卡槽，避免高速转动时风叶与电机轴出现相对打滑。叶片的曲面弧度设计是整个结构的核心，不能做成等厚的平直片体，要从叶根到叶稍做连续的扭角变化——叶根位置因为线速度低，扭角设置偏大，保证根部区域也能有效推动空气，避免轮毂附近出现气流死区；叶稍位置线速度最高，扭角逐步收小，降低转动时的空气阻力与紊流噪音，同时叶稍边缘做圆滑的弧度过渡，减少切割空气时产生的涡流损耗。

　　三叶结构的选型本身也是工程权衡后的结果：相比两叶结构，三叶的动平衡更容易校准，相同转速下的出风量更平稳，气流脉动带来的震动与噪音更低；相比四叶及以上的多叶结构，三叶的整体重量更轻，对电机的启动扭矩要求更低，转动惯量更小，启停阶段的电机负载冲击更弱，同时模具制造的成本也更可控，适合大批量的民用、工业通用场景量产。设计时还要考虑叶片的厚度分布，叶根位置因为要承受转动时的全部离心力，厚度要做加强处理，通常从叶根的3.5-5mm厚度逐步向叶稍递减到1.5-2mm，既保证整体结构强度，避免高速转动时叶片出现形变断裂，又能尽可能控制整体重量，降低电机的长期运行负载。

　　实际安装匹配时，还要注意风叶与外围导风罩、防护网的间隙控制，通常叶稍与导风罩内壁的径向间隙要控制在叶展直径的1%-1.5%区间，间隙过大会导致叶稍位置的气流回流，降低整体送风效率，间隙过小则容易因为装配误差、长期运行的轴承晃动出现叶稍擦碰护罩的故障。叶片的重心配重在设计阶段就要做对称校核，三个叶片的质量差要控制在0.5g以内，避免高速转动时出现偏心震动，长期运行导致电机轴承过早磨损、整机噪音上升。这类叶片的曲面建模不能简单用拉伸、旋转特征生成，要通过多截面曲面放样，连续调整每个截面的弦长、扭角、安装角参数，模拟不同转速下的气流走向，平衡出风量、噪音、能耗三者的关系，才能适配不同场景的使用需求——比如电子设备内置的散热风叶，会适当加大叶根扭角提升静压，克服机箱内部的风道阻力；家用送风的风扇叶片，则会优化曲面的顺滑度，让送出的气流更柔和，降低硬风感。
