多档位旋转式拨码开关结构设计

　　在低压电控回路、小型设备操作面板、仪器仪表档位切换场景中，这类旋转拨码开关是十分常见的基础控制元件，不同于普通按压式开关，它通过旋钮的角度转动实现多回路的通断组合，能够在极小的安装空间内完成多档位信号切换，常见于老式工控设备的参数设置面板、音频设备的输入源切换、小型机电设备的模式选择工位，甚至部分民用电器的功能选择区域也会用到同结构的部件。

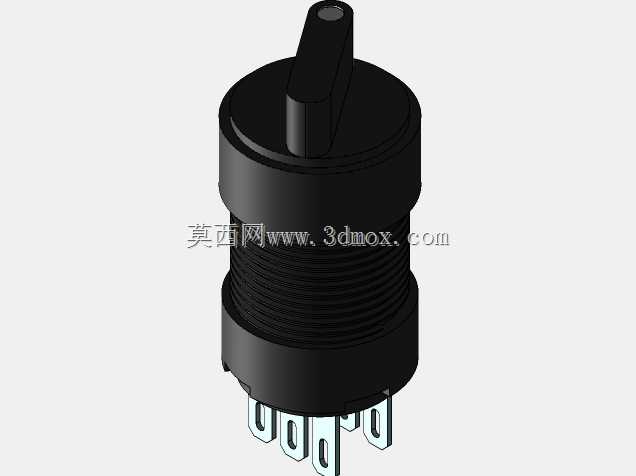

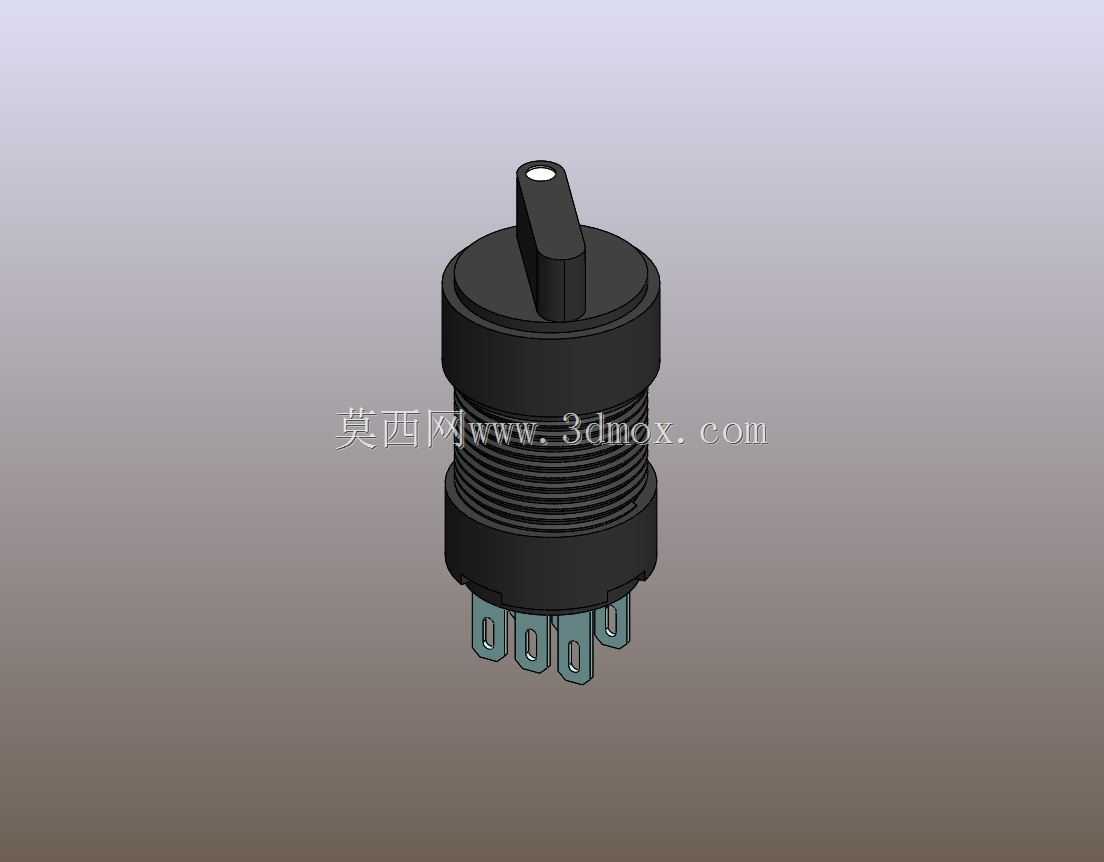

　　从实际使用需求出发，这类开关的设计首先要兼顾操作手感与接触可靠性，旋钮部分做了凸起的拨柄结构，操作者无需额外工具，仅用指尖就能完成档位切换，拨柄顶端的定位点可以帮助使用者在视线不佳的机柜内部操作时，快速识别当前旋钮的指向位置。主体外壳采用带外螺纹的圆柱结构，配套锁紧螺母就能直接固定在设备面板的预制安装孔上，不需要额外设计安装支架，面板开孔只需要匹配螺纹外径即可，安装时从面板正面插入主体，背面拧上锁紧螺母就能完成固定，安装边界清晰，不会和面板背面的其他走线、元件产生空间干涉。

　　接触端采用插片式接线引脚，引脚做了等距排布，适配常规的冷压接线端子或者直接焊接在PCB板上，不同引脚对应内部不同的静触点，旋钮转动时带动内部的动触片同步旋转，在每个档位位置通过定位弹片卡入对应的定位槽，确保触点接触压力稳定，不会因为设备振动出现档位偏移、接触不良的问题。内部的绝缘基座把各个触点完全隔离开，避免相邻引脚之间出现爬电、短路的问题，满足低压电控回路的绝缘要求。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是旋钮和主体外壳的转动配合间隙，间隙过大会导致旋钮晃动，操作手感松散，间隙过小则会出现转动卡滞，低温环境下甚至会因为材料收缩出现转不动的情况；其次是螺纹部分的尺寸公差，要适配标准面板安装的通用螺母规格，保证用户在实际装配时可以直接用标准件锁紧，不需要二次加工；再者是引脚的位置度公差，要保证焊接或者接端子时，每个引脚都能准确对位，不会出现引脚偏斜导致的装配困难。

　　从结构强度角度考虑，旋钮拨柄部分做了加厚处理，能够承受日常操作的扳动力度，不会因为反复扳动出现断裂；外壳的螺纹部分厚度足够，锁紧螺母时不会出现螺纹滑牙、壳体开裂的问题。触点部分的排布逻辑遵循常规的拨码开关编码规则，每个转动档位对应固定的触点通断组合，用户在接线时可以按照常规的拨码开关接线逻辑直接布线，不需要额外适配自定义的触点逻辑，降低选型后的接线调试成本。

　　在实际设备选型时，这类开关的安装深度是必须要考量的参数，主体插入面板后，背面的引脚部分需要预留足够的接线空间，不能和面板后方的线槽、其他元件发生挤压，建模时已经把主体的总长度、引脚伸出长度都做了1:1的还原，结构设计人员在做面板布局时，可以直接调用模型核对安装空间，提前规避装配时出现的空间干涉问题。同时旋钮的转动角度、档位数量也按照常规工业使用场景做了适配，能够满足绝大多数多档位切换的使用需求，不需要额外定制特殊档位的结构。
