M3规格内六角空心六角柱连接支撑件

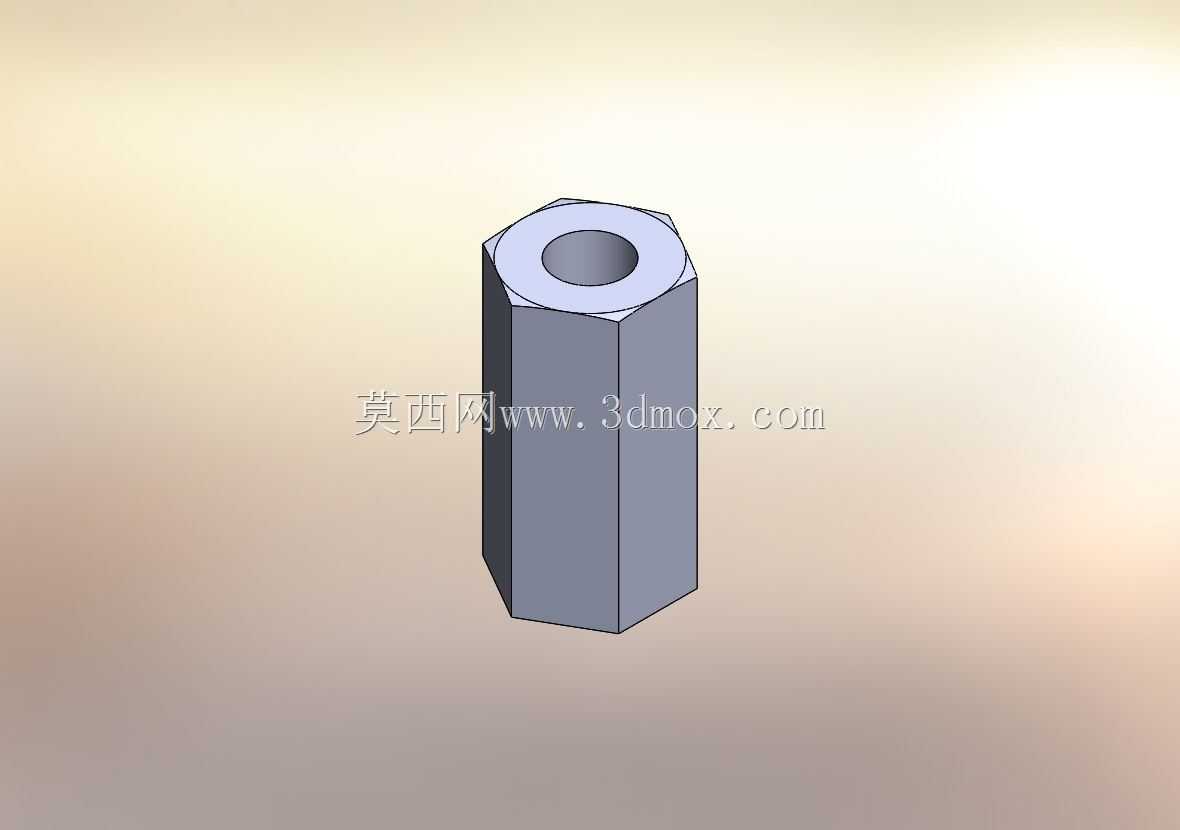

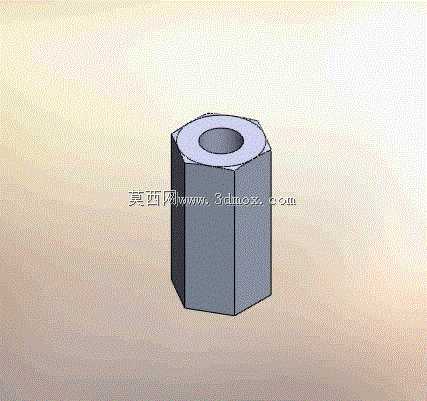

　　在精密电子装配、小型自动化模组搭建、3D打印功能件组装以及各类非标治具的结构设计中，这类内六角空心六角柱是出镜率极高的基础连接元件，很多刚入行的结构工程师容易忽略这类小零件的选型细节，实际在紧凑空间的装配场景里，它的尺寸精度、结构形式直接决定了装配效率和长期使用的结构稳定性。这款M3规格的内六角对边六角柱，整体采用正六棱柱的外形设计，这种结构并非随意选择，正六边形的柱身可以在装配时直接用开口扳手或者套筒卡住，不需要额外的工具固定柱身，就能完成两端螺纹件的锁紧操作，在狭窄的设备内部腔室里，这种结构能大幅降低装配难度，不会出现圆柱支撑柱锁紧时跟转、需要额外预留工具操作空间的问题。柱身中心是贯通的内孔，适配M3规格的螺丝穿过，

　　既可以作为两块板件之间的间隔支撑，也能作为走线的过孔通道，在小型传感器安装、PCB板固定的场景里，这种贯通设计能让螺丝从一端穿入直接锁附到对面的安装位，不需要在柱身内部加工内螺纹，既降低了零件的加工成本，也避免了小规格内螺纹容易滑牙的问题。从尺寸边界来看，这款六角柱的对边尺寸适配标准M3六角件的扳手尺寸，柱身高度为5mm到10mm的规格区间，这个高度区间刚好覆盖了大部分PCB板离安装板的安全间隔需求，能避免板载元件和安装底板接触造成短路，同时也能满足小型模组里两层结构件之间的间隙预留要求，不会因为支撑过高导致结构晃动，也不会因为间隙不足无法容纳接线或者小型贴片元件。设计这类零件的时候，首先要考虑的是装配时的工具兼容性，正六边形的棱角公差需要控制在合理范围，既要保证扳手能顺利卡入，也不能因为棱角过度圆角导致打滑，柱身两端的端面需要做平整处理，和安装板接触的时候不能有翘曲，否则锁附螺丝之后会产生内应力，长时间使用或者在温度变化的环境里，容易导致板件变形或者螺丝松动。中心内孔的直径需要和M3螺丝的外径保留合理的间隙，间隙太小会导致螺丝穿入困难，装配时容易卡滞，间隙太大则会导致定位精度不足，两块板件安装之后会出现偏移，在对定位精度有要求的光学模组安装场景里，这个间隙的控制往往需要做到0.1mm以内，才能保证重复装配的精度一致性。在实际的设备应用里，这类六角柱经常被用在伺服驱动模块的安装支撑、小型气动回路的阀组间隔、视觉检测相机的安装垫高，

　　甚至是一些民用的DIY模型、小型家电的内部结构固定里，它不需要像铜柱那样两端加工螺纹，成本更低，装配效率更高，对于不需要经常拆卸的固定场景，这种贯通式的六角柱比两端带螺纹的间隔柱可靠性更高，不会因为多次拆卸导致螺纹磨损失效。很多工程师在选型的时候容易忽略柱身的材质和表面处理，这类零件如果用在有绝缘需求的场景，可以选择尼龙材质的版本，如果需要更高的结构强度和导电接地需求，则可以选择铝合金或者不锈钢材质，不同材质的六角柱其锁紧时的扭矩上限也有区别，不锈钢材质的可以承受更大的锁附力，不会因为螺丝锁得过紧导致柱身变形，尼龙材质的则需要控制锁附扭矩，避免柱身被压溃导致支撑高度变化。在三维建模的时候，这类零件需要重点标注对边尺寸、柱身总高、

　　中心内孔直径、两端端面的平面度，以及棱角的倒角尺寸，这些参数直接影响后续的零件加工和装配适配性，如果建模时忽略了棱角的倒角，加工出来的零件棱角处会有毛刺，装配时容易刮伤导线或者操作人员的手，也会导致扳手卡入不顺畅。另外在做装配体设计的时候，需要在六角柱的两端预留对应的扳手操作空间，虽然六角柱本身不需要转动，但如果周围的零件离柱身太近，套筒或者扳手无法卡入，就会导致装配无法进行，很多新手工程师做结构设计的时候只考虑零件的静态安装位置，忽略了装配过程中的工具操作空间，最后打样出来的产品组装困难，往往就是这类小零件的周边空间预留不足导致的。这类看似简单的基础五金件，其实是整个设备结构可靠性的基础，每一个尺寸公差的设定、结构形式的选择，都是围绕实际装配和使用场景的需求来确定的，没有多余的设计，每一处结构都有其对应的工程意义。
