盘头十字槽M4规格自攻螺钉结构设计

　　在消费电子外壳组装、小型家电壳体拼接、低压电器内部元件固定、汽车内饰非金属饰件安装这类场景里，盘头十字槽M4自攻螺钉是出场率极高的一类紧固件，不需要预先在被连接件上攻出匹配内螺纹，直接通过螺钉自身的螺纹牙型在预制底孔内挤压成型啮合螺纹，大幅减少装配工序的辅助工时，尤其适合薄板类金属件、ABS/PC等工程塑料件、密度板类木质构件的快速连接场景。从结构设计逻辑来看，盘头的头部造型选择，核心是平衡头部承压面积与装配空间占用的矛盾：相比沉头螺钉需要在被连接件表面锪出匹配的锥面沉孔，盘头的圆柱头下表面是完整的环形承压面，不需要对被连接件做沉孔加工，直接贴合工件表面就能完成压紧，对于表面不允许做沉孔加工的装饰性面板、薄壁冲压件来说，

　　能避免沉孔加工带来的表面破损、强度削弱问题；头部的十字菲利普斯槽型，是目前手动、电动装配工具兼容性最高的槽型之一，槽口的对中性能好，电动批头插入后不容易打滑偏斜，相比一字槽能承受更大的拧紧扭矩，装配过程中槽口崩损的概率更低，适合流水线批量装配的作业节奏。螺纹部分的设计上，M4规格的自攻螺钉螺纹大径控制在3.9-4.0mm区间，配套的预制底孔通常根据被连接件材质调整：针对1.5-2mm厚度的冷轧钢板，底孔直径选3.3-3.4mm即可保证螺纹啮合的牙数足够，抗拔脱力能满足常规静载连接需求；针对ABS类塑料件，底孔可以放大到3.5-3.6mm，避免拧入过程中塑料件内应力过大导致开裂。螺钉末端的导向锥角做了收窄处理，能快速对准预制底孔，

　　不会在装配初始阶段出现偏斜刮伤工件表面的问题，螺纹牙型的牙侧角经过优化，拧入过程中挤压成型的内螺纹牙型饱满，不会出现烂牙、滑牙的问题，反复拆装3-5次依然能保持足够的连接锁紧力。安装边界方面，盘头的头部外径控制在7.8-8.0mm，头部高度2.9-3.1mm，装配时需要在被连接件上方预留至少3.5mm的垂直操作空间，保证电动批头能完全套入螺钉头部不会和周边结构发生干涉；螺钉的有效啮合长度需要根据被连接件总厚度选择，通常要保证螺纹拧入底层被连接件的深度不小于3倍螺距，M4自攻螺钉的螺距为1.4mm，也就是底层啮合深度不低于4.2mm，才能保证连接的抗振动、抗松动性能满足日常使用要求。在三维建模过程中，

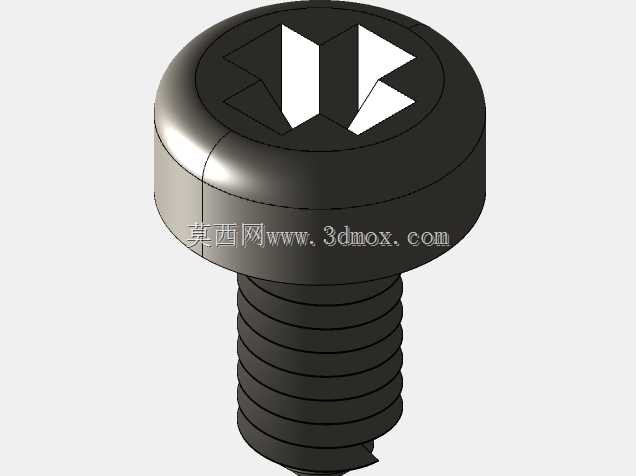

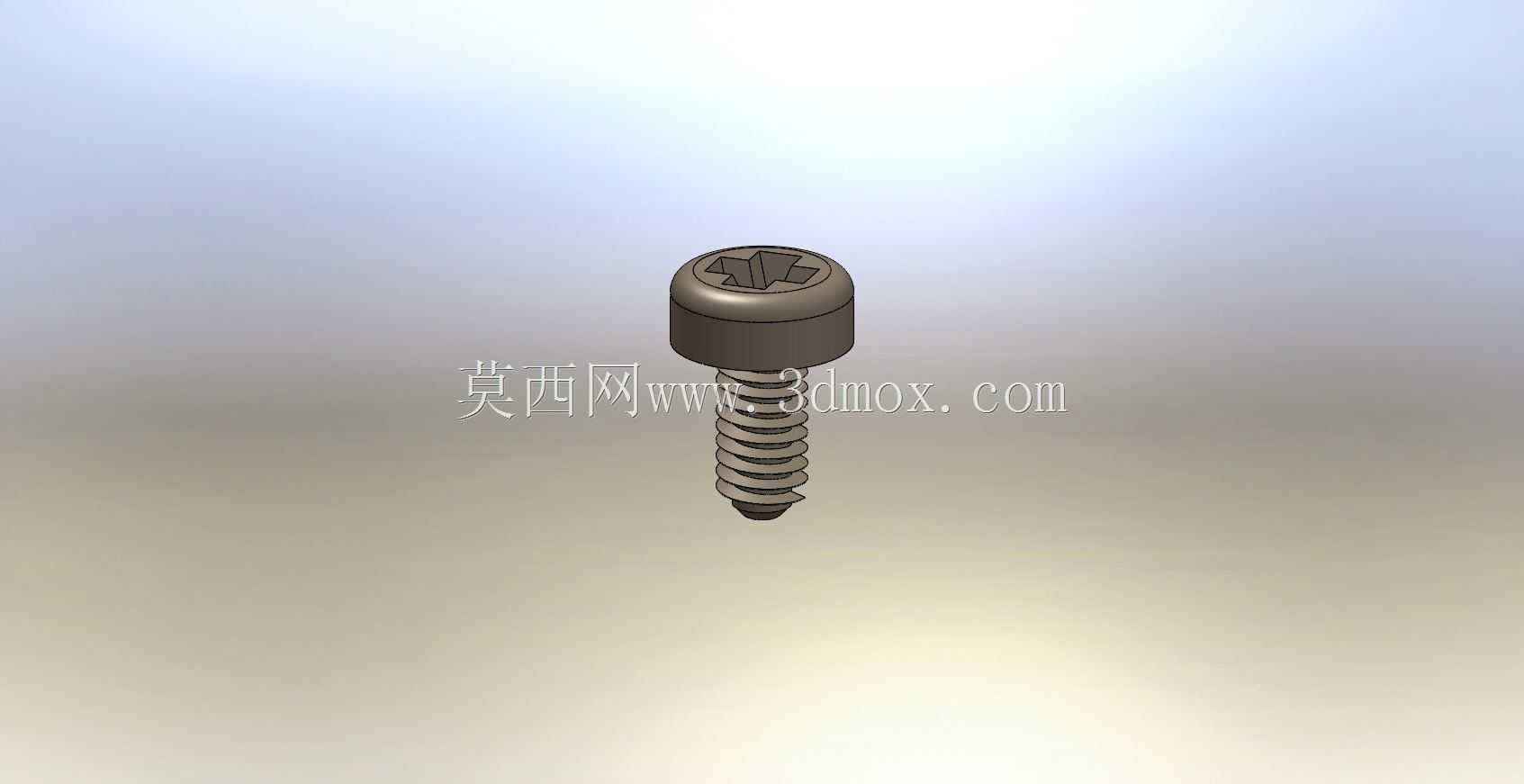

　　这类标准紧固件的建模重点在于细节特征的还原：头部十字槽的深度、槽口的拔模角度要和实际批头的匹配尺寸一致，不能出现槽深过浅导致批头无法插入、槽壁无拔模导致渲染时出现特征失真的问题；螺纹部分的牙型收尾要和实际冷镦加工的成型特征匹配，末端的不完整螺纹段长度要符合紧固件的通用工艺规范，不能直接把完整螺纹延伸到螺钉末端，否则和实际生产的零件特征不符，后续做装配干涉检查时也会出现误判。另外，盘头下表面和螺杆衔接的位置做了微小的圆角过渡，避免冷镦成型时出现应力集中开裂的问题，这个圆角特征在建模时不能省略，虽然尺寸很小，但直接影响零件的工艺合理性判断，在做有限元受力分析时，这个位置也是应力集中的关键节点，准确还原圆角特征才能得到贴合实际的受力仿真结果。在实际选型替换时，这类盘头十字自攻螺钉可以和同规格的盘头梅花槽、盘头内六角螺钉做头部尺寸互换，只要螺纹规格、螺杆长度一致，就能在不更改被连接件底孔、安装空间的前提下直接替换，应对不同的装配扭矩要求、防拆需求场景。
