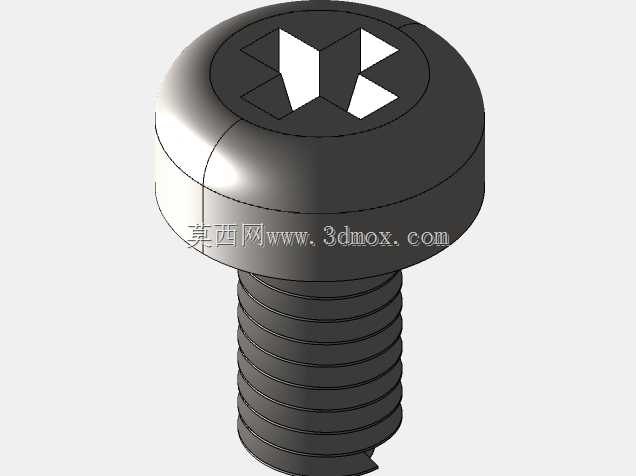

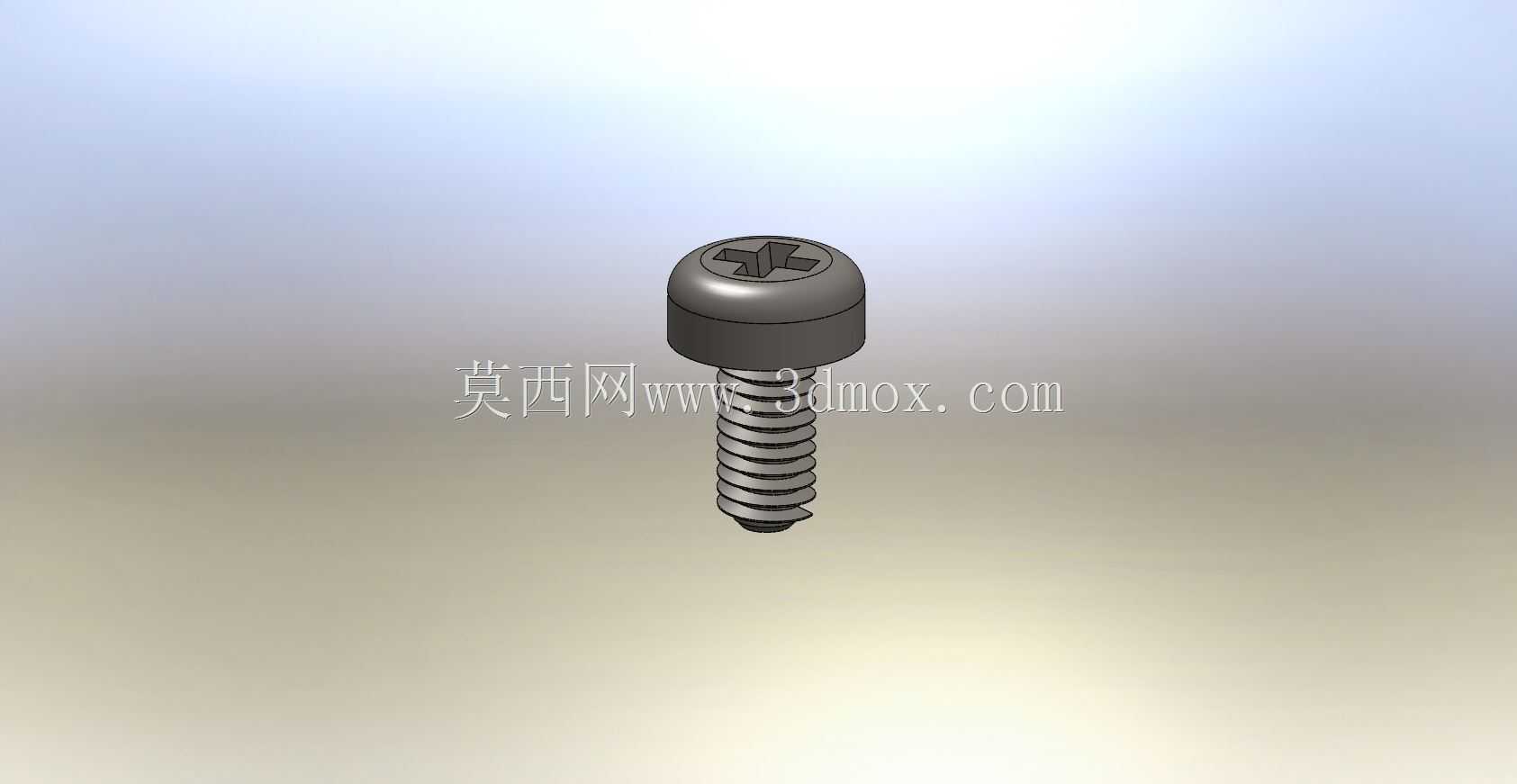

M3规格盘头十字槽紧固螺钉

　　盘头十字槽M3螺钉是小规格紧固场景里应用极广的一类连接件，在消费电子外壳装配、小型仪器仪表内部结构固定、低压电器元件安装、3D打印非标治具组装这类对安装空间有一定限制、对紧固后头部外露高度有要求的场景里，这类螺钉的选用占比非常高。不同于沉头螺钉需要预先加工适配的沉孔来保证头部与安装面齐平，盘头螺钉的头部为带圆弧过渡的扁圆柱结构，安装时仅需在被连接件上加工直径略大于螺纹大径的光孔即可，不需要额外锪孔工序，对于薄板类零件、注塑成型的塑料壳体这类不方便加工沉孔的基材来说，能大幅降低前期零件加工的复杂度，减少装配前的工序步骤。

　　从结构设计逻辑来看，这款螺钉的十字槽采用标准H型十字驱动结构，槽型深度与头部厚度做了匹配优化，既保证了十字螺丝刀或者电动批头插入后有足够的咬合深度，不会在拧紧过程中出现打滑、槽型崩损的问题，也不会因为槽深过大削弱盘头本身的结构强度，避免拧紧时头部出现开裂变形。盘头的下表面设计为平整的承压面，拧紧时承压面与被连接件表面完全贴合，能把拧紧力矩均匀分散到接触区域，不会像尖头或者球面接触的紧固件那样，在拧紧时压伤塑料、薄铝板这类硬度较低的基材表面，同时平整的承压面也能提供更稳定的预紧力保持能力，在设备长期受小幅振动的工况下，不容易出现预紧力衰减导致的连接松动。

　　螺纹部分采用三角牙机械螺纹设计，牙型角符合普通公制螺纹的标准参数，既可以配合预制的M3内螺纹孔使用，也能在部分软质基材比如ABS塑料、铝合金薄板上直接自攻旋入，适配不同的装配场景需求。螺纹收尾处做了平滑的锥度过渡，没有尖锐的不完整牙型，旋入过程中不会刮伤内螺纹的牙面，也能降低旋入时的阻力，即便是手动螺丝刀操作也能顺畅拧入，不会出现歪牙、卡滞的问题。

　　从安装边界尺寸来看，这款螺钉的盘头外径控制在5.5mm左右，头部厚度约1.8mm，对应的安装沉孔如果需要做隐藏式设计，沉孔直径需预留不小于5.7mm的空间，沉孔深度不小于2mm即可保证头部完全埋入安装面以下；如果是明装场景，安装孔周围需要预留至少3mm的操作空间，保证电动批头或者手动螺丝刀能垂直对准槽位，不会因为空间不足导致批头倾斜，损坏槽型或者拧花螺钉头部。螺纹长度可以根据不同的被连接件总厚度选择，常规场景下旋入内螺纹的有效啮合长度不低于2倍螺纹公称直径也就是6mm时，就能提供足够的连接强度，满足多数静态或者小幅振动工况下的紧固需求，如果是连接密度较低的软质材料，还需要适当增加啮合长度来保证连接可靠性。

　　在实际选型应用中，这类盘头十字螺钉常被用于电气柜内部的线槽固定、小型PCB板的柱装固定、小型传感器的安装支架连接等场景，因为十字槽的驱动结构对操作工具的适配性很强，日常维护时不需要配备特殊规格的批头，普通的十字螺丝刀就能完成拆装，非常适合需要后期频繁维护调整的设备结构。同时盘头的圆弧顶面没有尖锐的棱角，安装在设备外露位置时也不会划伤操作人员或者布线的线缆，相比内六角圆柱头螺钉的直角边缘，安全性更有优势，在有人机交互需求的设备外板连接场景中，这类盘头螺钉的选用优先级也更高。

　　建模过程中，这类螺钉的参数化建模需要重点关注十字槽与头部的同轴度、螺纹牙型与螺杆的同轴度，避免出现槽位偏心导致的批头无法插入、螺纹偏心导致的旋入卡滞问题；头部与螺杆衔接的位置需要做微小的圆角过渡，减少应力集中，避免螺钉在承受较大拉应力的时候从头部与螺杆的衔接位置断裂，这也是小规格螺钉设计中很容易被忽略的细节，很多非标准自制螺钉往往因为省略了这个过渡圆角，在实际拧紧时很容易出现掉头的问题，影响装配效率和连接可靠性。
