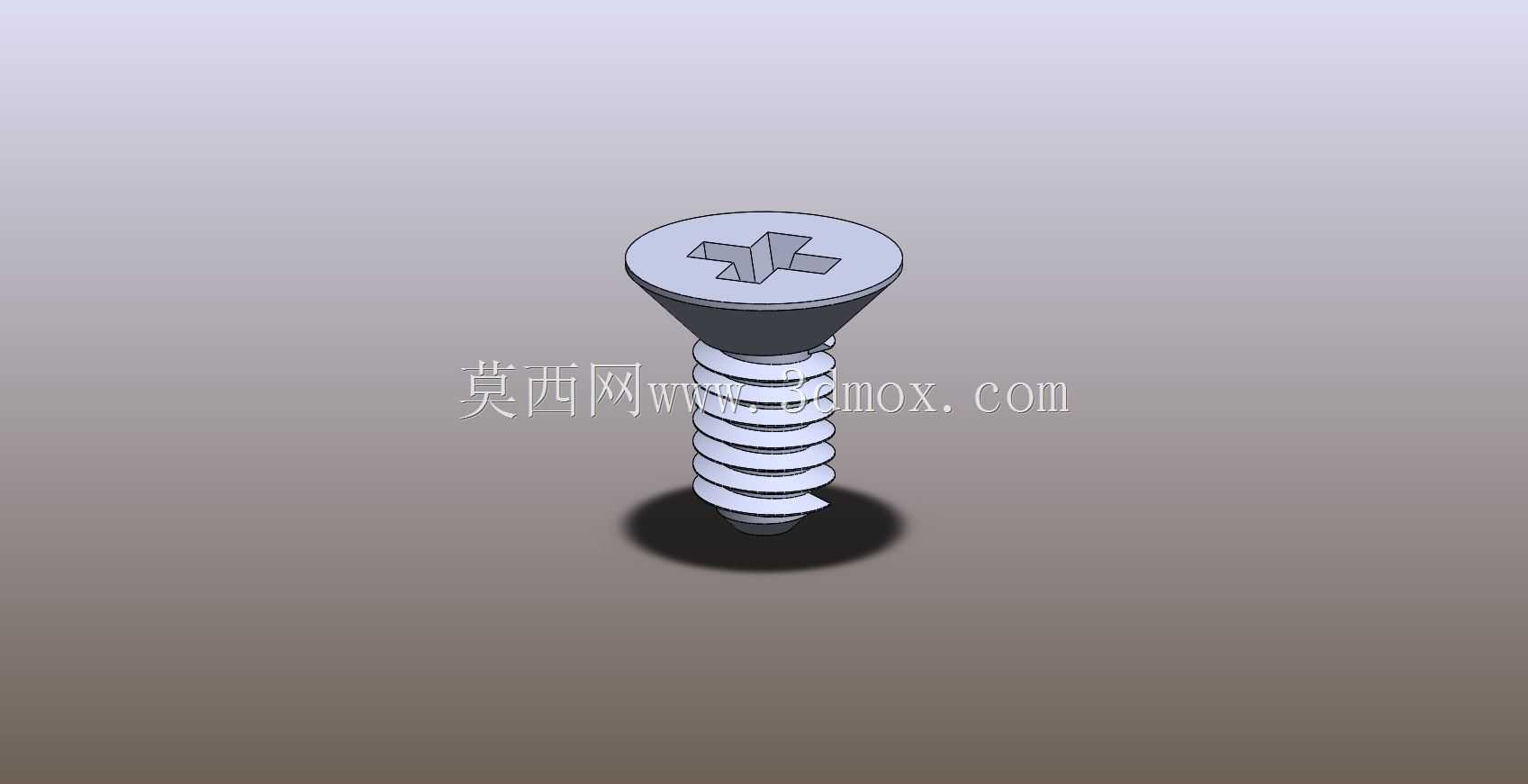

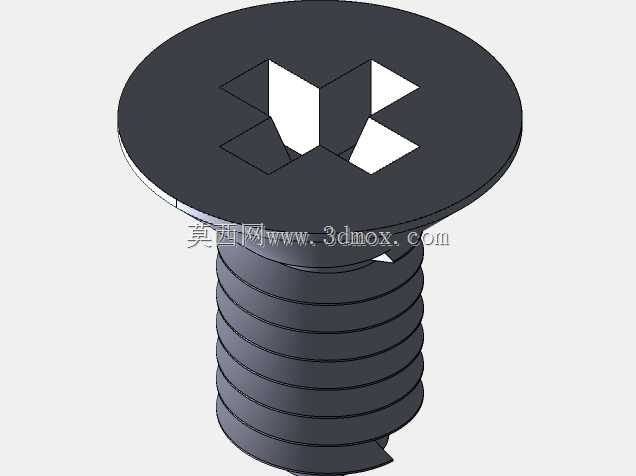

M3十字沉头紧固螺钉三维结构

　　做结构设计的同行大多有体会，小规格沉头螺钉的选型与建模，往往是整机装配细节里最容易出问题的环节，尤其是消费电子、小型仪器外壳这类对外观平整度要求高的场景，M3规格的十字沉头螺钉几乎是覆盖度最高的紧固选项。日常做装配校核的时候，很多新手容易忽略沉头螺钉的安装边界，只盯着螺纹公称直径选件，最后装配时出现锥面无法完全沉合、螺钉头突出安装面、十字槽打滑拧花的问题，反而拖慢整个项目的打样进度。这款M3十字沉头螺钉的建模逻辑，完全贴合实际量产的冷镦加工工艺，没有做理想化的尖角处理，沉头锥角采用通用的90度设计，适配市面上绝大多数标准沉头孔的加工公差，不管是钣金冲压的沉孔，还是注塑件预留的沉台，都能保证装配后螺钉头上表面与安装件表面齐平，

　　不会出现凸起刮蹭操作人员、或者影响外观面平整度的问题。从实际应用场景来看，这类螺钉的覆盖范围极广，小到手持检测仪的外壳拼接、PCB板的绝缘柱固定，大到小型自动化设备的钣金护板安装、低压电气柜的内饰板固定，只要是需要隐藏螺钉头、不允许紧固件突出安装面的位置，都能看到它的身影。建模时特意还原了螺纹收尾的退刀结构，没有把螺纹直接做到螺钉头部的锥面位置，这一点和实际量产的螺钉完全一致——很多新手建模时容易把螺纹延伸到沉头下方，实际装配时会出现螺纹根部与安装孔干涉，导致螺钉无法完全拧入，甚至顶裂塑料安装座的问题。十字槽的尺寸完全对应Phillips批头的配合公差，槽深和槽宽都做了合理的圆角过渡，没有出现建模时常见的尖锐棱边，

　　实际装配时批头可以完全卡入槽内，不会因为槽位配合间隙不当出现滑牙，不管是电动螺丝刀的高速装配，还是手工螺丝刀的手动拧紧，都能保证足够的受力接触面。从安装边界来看，这款螺钉的总长度、螺纹长度、沉头最大外径都严格遵循通用紧固件的尺寸规范，设计沉头安装孔时，只需要按照对应规格的沉孔参数预留加工余量，就能保证装配后螺钉头完全沉入安装面以下，不会出现突出或者凹陷过深的问题。螺纹部分的牙型角采用标准的60度三角螺纹，牙距符合M3规格的粗牙标准，不管是攻丝后的金属安装孔，还是注塑预埋的铜螺母，都能实现顺畅的旋合，不会出现卡滞、滑牙的情况。另外建模时还原了螺钉末端的倒角结构，安装时可以快速对准螺纹孔，不需要反复调整对位，尤其是在盲孔安装的场景下，

　　端部的导向倒角能大幅提升装配效率，避免螺纹对不准导致的孔位攻丝损坏。很多同行做设备装配时，会在护板安装位置搭配平垫或者防松垫圈，但沉头螺钉的特殊结构决定了它不能搭配普通平垫使用，这款螺钉的沉头锥面可以直接与安装孔的锥面贴合，安装后锥面的压紧力可以均匀分散到安装孔周围，不会出现局部应力集中导致的钣金件变形，对于厚度1mm到2mm的薄钣金安装场景，这种均匀的压紧力能有效避免护板安装后出现翘曲、缝隙不均匀的问题。在做三维装配干涉检查时，这款模型的所有尺寸都和实物一致，不需要额外调整缩放比例，直接导入装配体就能做动态干涉检查，能提前发现安装孔位预留不足、螺钉长度过长顶到内部元器件的问题，减少打样阶段的改模次数。日常做小型设备的结构设计时，这类标准紧固件的建模精度直接影响整个装配体的校核准确性，很多人觉得标准件随便找个模型凑数就行，实际打样时才发现螺钉头突出、螺纹干涉、槽位不对的问题，反而浪费更多的时间成本。这款十字沉头螺钉的模型完全按照实物的加工细节还原，不管是冷镦成型的头部圆角，还是螺纹滚压的牙型细节，都和量产实物没有差异，用于装配仿真、工程出图、爆炸图制作都能满足精度要求，不会出现模型与实物不符导致的生产加工问题。
