直径4.6mm塑料对接支架结构设计

　　在小型电子设备内部走线固定、微型气动管路对接定位、消费类电子产品内部组件限位这类场景里，小尺寸塑料对接支撑件的应用占比一直不低，这类零件往往不需要承担大载荷，却对安装便捷性、对接同轴度、长期使用的形变抗性有明确要求，这次设计的这款直径4.6mm的塑料对接支架，就是针对这类轻载对接场景开发的结构件。

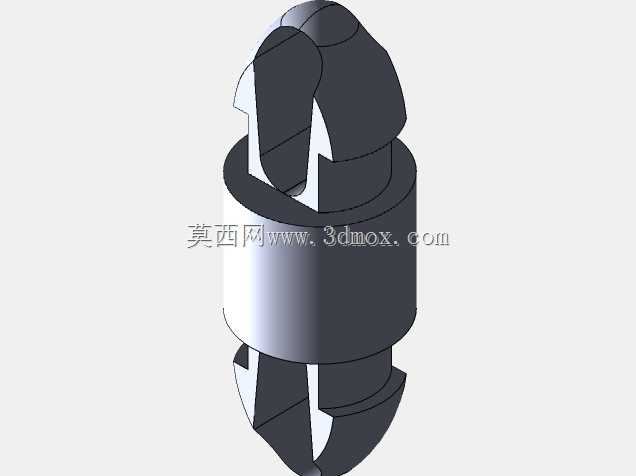

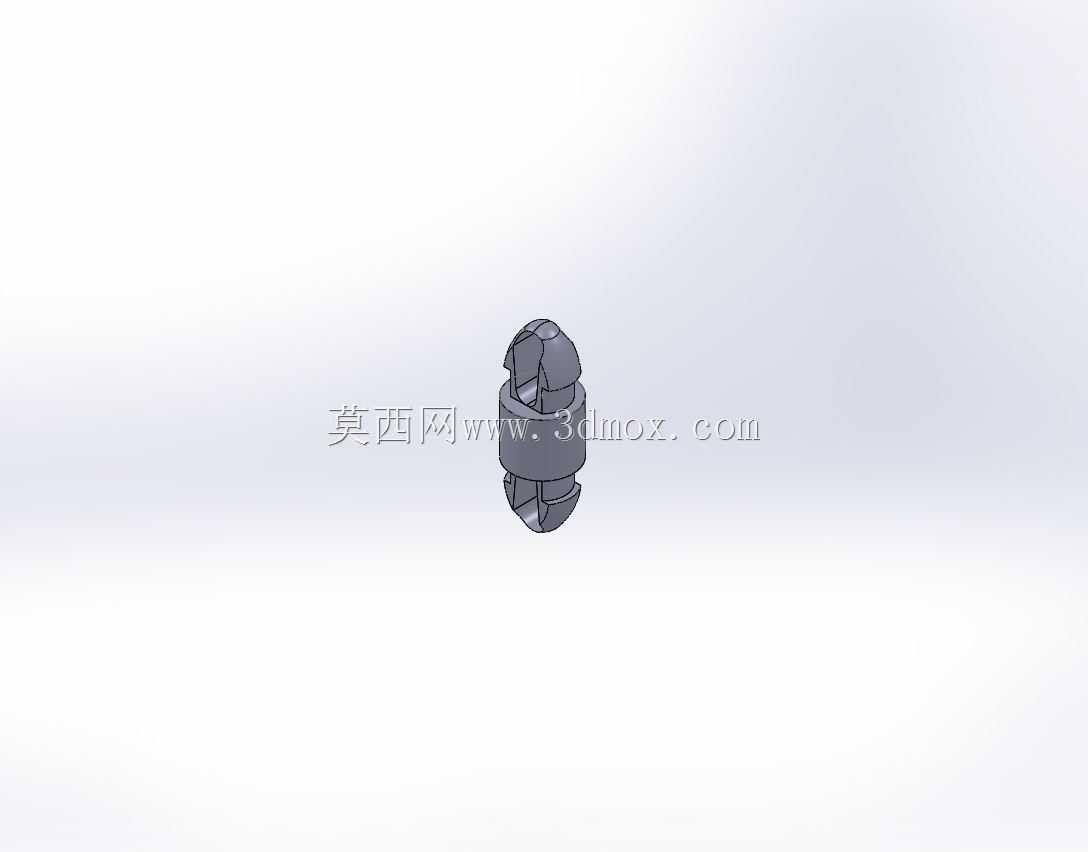

　　从实际使用需求出发，这类零件首先要解决的是两个对接端的快速对位问题，很多小尺寸管路或者插接组件在装配时，工人很难在狭小的设备内部空间里徒手保证两个对接端的同轴度，一旦出现偏斜，轻则装配阻力变大影响产线节拍，重则插接件密封面受损导致后期出现漏气、接触不良等故障。这款对接支架采用两端对称的卡接结构，中间的柱体作为定位基准，两端的卡扣瓣在对接时可以先通过自身的塑料弹性产生微量形变，引导对接件滑入定位腔，当对接件到位后，卡扣瓣回弹卡入对接件预设的环槽内，既完成轴向限位，又能保证两个对接件的轴线与支架自身轴线重合，从结构上避免了装配偏斜的问题。

　　设计过程中没有采用复杂的侧抽芯结构，整个零件可以通过简单的两板模注塑成型，这一点是考虑到这类小零件的量产成本控制——如果模具结构过于复杂，单模穴数上不去，单件的注塑成本会明显升高，对于用量较大的消费电子、小型气动组件领域来说，成本控制是结构设计阶段必须提前考量的因素。整个零件的壁厚控制在均匀的0.8mm，既保证了卡扣位置有足够的弹性变形量，又不会因为壁厚不均导致注塑时出现缩痕、翘曲，毕竟这类定位件如果自身成型后出现翘曲，会直接影响对接后的同轴度精度。

　　尺寸边界上，这款支架的主体柱身直径严格控制在4.6mm，这个尺寸是匹配常用的4mm外径气动软管、同规格电子接插件的安装空间设计的，两端卡扣的最大外伸量不超过0.7mm，也就是说整个支架在安装到位后，最大径向占用尺寸不超过6mm，完全可以适配设备内部狭小的布线、布管空间。轴向总长度根据对接深度需求设计为12mm，两端的卡接深度各为4mm，中间的定位隔台宽度4mm，这个隔台一方面是作为两个对接件的轴向限位基准，保证两个对接件插入后不会出现顶死或者间隙过大的问题，另一方面也可以增强整个支架的径向抗弯折能力，避免在插拔过程中支架从中间位置断裂。

　　实际选型使用时需要注意，这款塑料支架的材质建议选用POM或者增韧PP，POM的刚性更好，卡扣的抗疲劳强度更高，适合需要多次插拔维护的场景；增韧PP的成本更低，低温韧性更好，适合在户外低温环境下使用的小型设备。安装时不需要额外的固定螺丝或者粘接剂，只需要先将支架一端卡入预设的固定座内，再将两个需要对接的组件分别从两端插入即可，整个装配过程不需要额外工具，单手即可完成操作，能有效提升小型设备的装配效率。

　　从结构可靠性角度来看，这款对接支架的卡扣瓣设计了3度的脱模斜度，既方便注塑脱模，也能在对接件插入时起到更好的引导作用，卡扣的卡接面设计为15度的倒扣角，这个角度经过反复验证，既可以保证在正常使用过程中不会因为设备的常规振动出现松脱，又能在需要维护拆卸时，用很小的力就能将对接件拔出，不会因为倒扣量过大导致拆卸时卡扣断裂。另外，整个零件没有尖锐的棱角，所有过渡位置都做了R0.3mm的圆角处理，一方面是避免注塑时出现应力集中导致零件容易断裂，另一方面也能避免装配过程中尖锐边角划伤工人手指或者损坏相邻的线材、管路。

　　在很多小型智能家居设备、便携式医疗检测设备、小型桌面级气动工具的内部结构里，这类不起眼的小对接支架往往会影响整个设备的装配效率和长期使用可靠性，很多设计人员在做整体结构时容易忽略这类小零件的结构合理性，要么是卡接过松容易松脱，要么是卡接过紧装配困难，要么是尺寸设计不合理占用过多内部空间，这款支架的结构设计就是在大量实际装配反馈的基础上，对这类小尺寸对接支撑件的结构做了针对性优化，在保证定位精度、连接可靠性的前提下，尽可能压缩了零件的占用空间，同时简化了模具结构，降低了量产成本，能够适配绝大多数轻载小尺寸组件的对接支撑需求。
