新冠病毒刺突结构实体三维造型

　　做生物医学工程配套的展示结构时，最先要明确的是这类造型的核心应用场景——它不是工业生产里的功能性零件，而是服务于科教演示、科普展陈、医学模拟训练的具象化载体，很多高校的病原生物学实验室、公共卫生宣教场馆、防疫主题的展陈项目，都会需要等比例还原的病毒实体结构，用来配合讲解病毒的侵染逻辑、表面抗原分布特征，比平面示意图的感知度强太多。

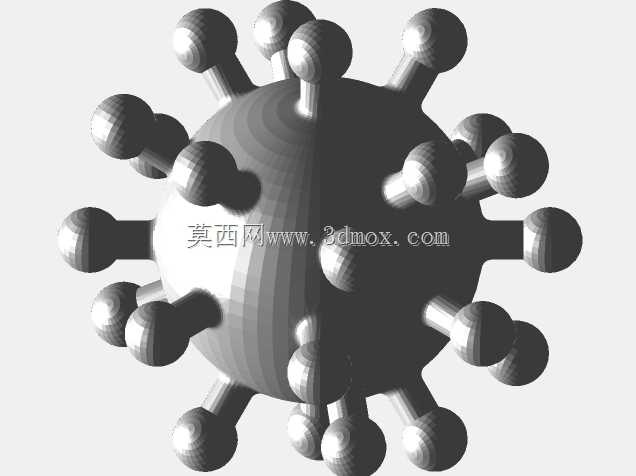

　　做这个造型的设计思路，最先要锚定的是病毒的核心形态特征：整体为近球形的囊膜基体，表面均匀分布向外凸起的刺突结构，这也是冠状病毒最典型的识别特征。建模的时候不能随意排布刺突位置，要参考真实的病毒冷冻电镜结构数据，保证刺突在球体表面的分布符合正二十面体对称的排布逻辑，避免出现局部过密或者过疏的问题，不然做出来的造型会和真实结构偏差过大，失去科教演示的严谨性。

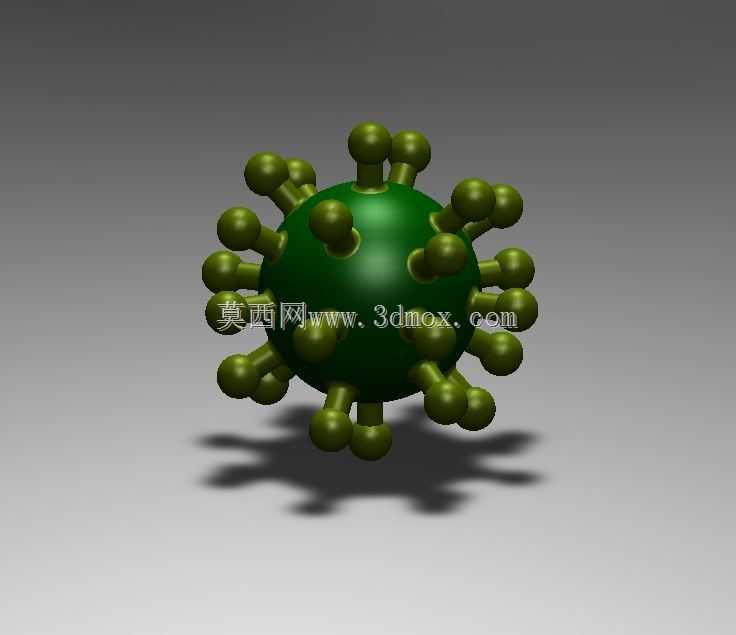

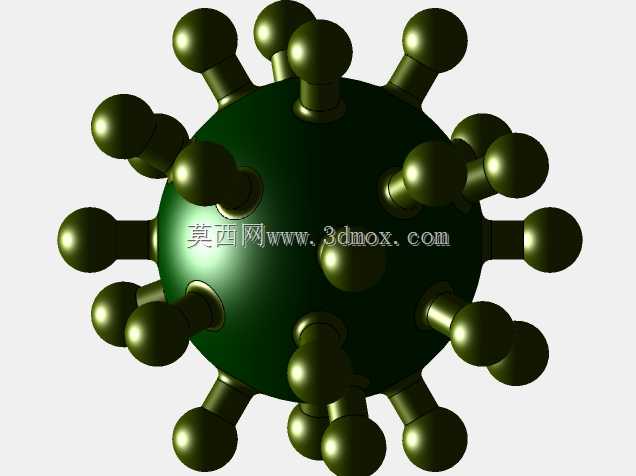

　　从结构细节来看，囊膜基体做了光滑的曲面过渡，没有多余的棱角，还原病毒囊膜的脂质层质感，每个刺突结构都做了根部收窄、端部膨大的造型，和真实刺突糖蛋白的形态匹配，刺突和囊膜的连接位置做了自然的圆角过渡，不会出现生硬的拼接缝隙，不管是后期做3D打印实体模型，还是做渲染动画的素材，都不会出现结构穿模、衔接突兀的问题。

　　关于外形尺寸的把控，这类模型没有统一的工业安装标准，完全根据使用场景调整边界：如果是用于桌面级的科教展示摆件，整体直径控制在80-120mm即可，刺突向外延伸的长度控制在15-20mm，放在展台上不会占用过多空间，拿取也方便；如果是用于大型场馆的沉浸式展陈，整体直径可以做到1200-1800mm，这时候要注意刺突的结构强度，因为大尺寸下刺突属于悬臂结构，内部要预留支撑龙骨的安装位，避免运输或者展出过程中出现刺突断裂的问题；如果是用于VR/AR的医学教学素材，就不需要考虑实体结构强度，只要保证曲面拓扑合理，面数控制在适配实时渲染的区间就行，避免加载的时候出现卡顿。

　　实际应用里，这个造型还可以拓展很多功能：比如配合磁吸结构做可拆卸的刺突模块，用来演示抗体结合刺突、阻断病毒侵染的过程；也可以在囊膜内部预留空腔，加装发光模块，在暗场环境下展示病毒的内部核酸结构位置；如果是用于防疫科普的互动装置，还可以在刺突位置加装感应触点，观众触碰的时候同步播放对应结构的讲解音频，比静态展示的传播效果好很多。

　　建模过程中要注意的细节很多，比如所有刺突的形态要做细微的差异化处理，不能完全阵列复制一模一样的结构，因为真实环境下的病毒刺突存在自然的形态差异，完全一致的重复结构会让模型显得很假，失去真实感；曲面建模的时候要保证所有面的曲率连续，不管是做哑光的树脂打印效果，还是做亮面的渲染质感，都不会出现曲面褶皱、反光不均的问题；如果是用于3D打印的版本，还要提前处理好所有的悬空角度，超过45度的悬空位置要预留支撑添加的余量，避免打印过程中出现塌边、掉件的问题，后期打磨也能减少工作量。

　　很多刚接触这类生物建模的工程师容易犯的错，是把刺突做的过于规整，甚至做成统一长度的圆柱加圆球结构，完全忽略了真实病毒刺突的长度差和角度差，做出来的造型更像玩具而不是严谨的科教模型，这一点在设计初期就要反复对照电镜图调整，保证每个刺突的倾斜角度、伸出长度都在合理的误差范围内，既保证整体视觉的协调性，又符合真实的微生物结构特征。另外还要注意整体的重心控制，如果是做实体站立的展示模型，要保证重心落在球体的几何中心位置，底部可以做一个隐形的平面支撑位，不用额外加外露的底座，保证视觉上的完整性，摆放的时候也不会出现倾倒的问题。
