带EHR-3接头三芯电缆线束总成结构

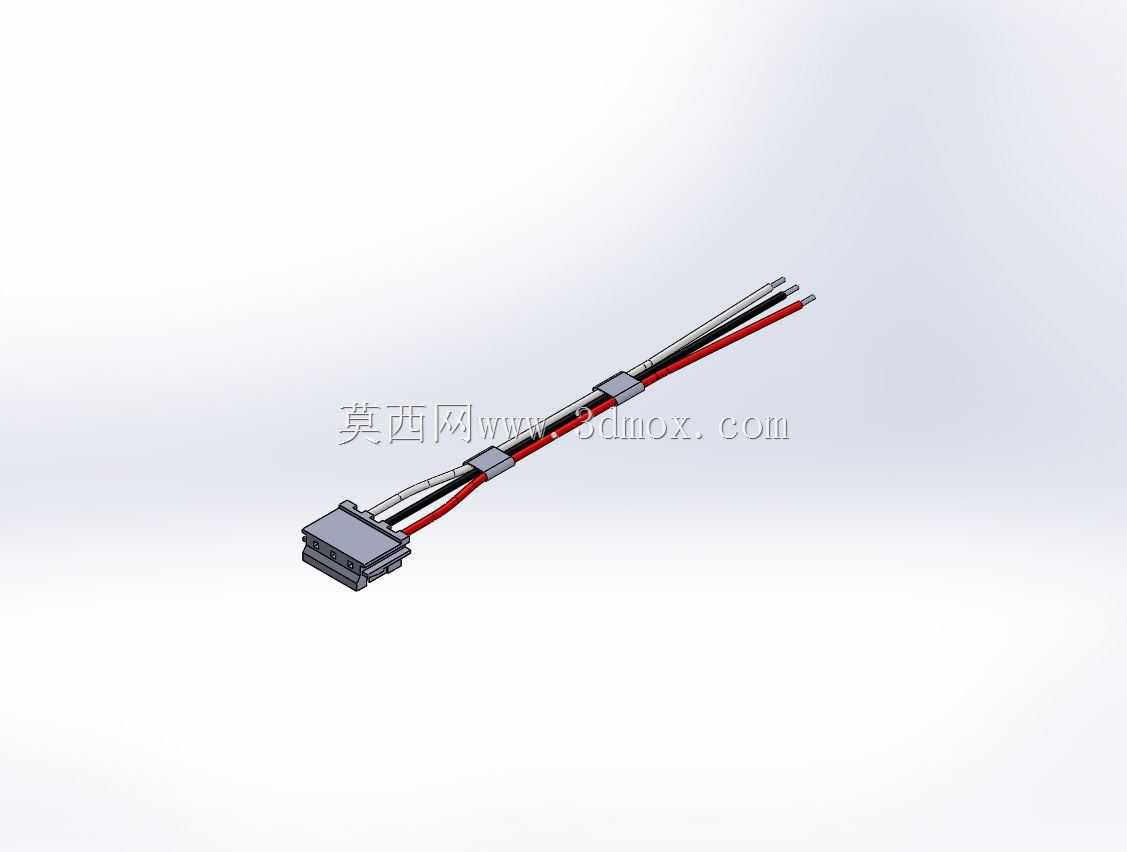

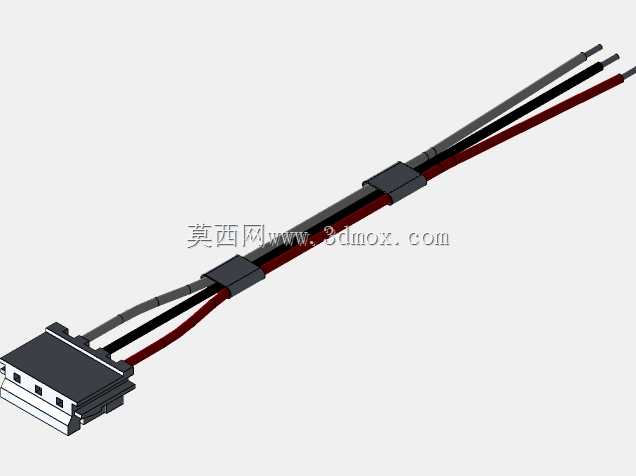

　　在低压电气控制回路、小型电子设备内部布线、传感器信号传输链路这类场景里，这类带塑壳接头的多芯线束是最常见的基础连接部件，它承担着不同功能模块之间电力输送、信号传递的作用，相比散线直接焊接的连接方式，预制接头的线束能大幅降低现场装配的出错率，也能减少后期维护时的线路排查工作量。这款线束采用三芯并行排布设计，线芯区分红黑两色加一根常规深色线，分别对应电源正、电源负以及信号传输回路，方便装配人员快速识别线序，避免接反导致的器件烧毁问题。线束上设置的两个黑色固定卡扣，是用来在设备内部布线时将线束规整固定在走线槽或者设备内壁的安装柱上，避免设备运行过程中产生的震动导致线束移位、拉扯接头，造成接触不良或者线芯断裂的故障。

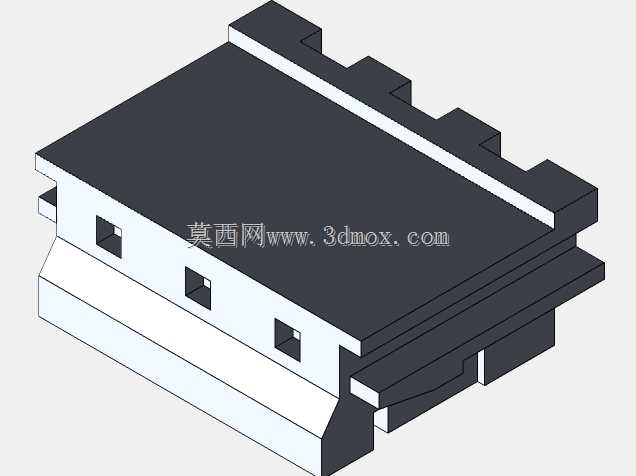

　　端部的EHR-3塑壳接头采用卡扣式锁紧结构，对接时只要将公头对准母座推入，听到卡扣卡合的声响即可完成连接，拆卸时只需要按压接头上的弹性卡扣就能顺利拔出，不需要额外工具，非常适合需要频繁拆装维护的设备内部连接场景。从结构设计上看，接头部分的塑壳做了防呆设计，三个接线端子的排布不是对称结构，反向状态下无法插入对接座，从根源上避免了插反的可能；接头尾部的线芯引出位置做了应力释放结构，线芯和塑壳衔接的位置有一段加厚的护套，能承受一定角度的弯折，不会因为反复弯折导致线芯在接头根部断裂。线束的整体长度适配常规小型设备内部板卡到执行端的布线距离，安装时不需要额外裁剪，直接对接即可，固定卡扣的位置是按照常规设备内部走线的固定点间距设置的，

　　能直接卡在常见的3mm直径安装柱上，不需要额外使用扎带固定。线芯的绝缘层采用耐温耐油的PVC材质，能适应设备内部-20℃到80℃的工作温度范围，即使在有少量油污飞溅的工控设备内部，也不会出现绝缘层老化开裂的问题。接头内部的端子采用铜质镀锡工艺，接触电阻低，长期通电也不会出现氧化导致的接触不良，能稳定传输最高5A的工作电流，满足小型传感器、低压控制模块的供电与信号传输需求。在实际选型使用时，需要注意对接母座的引脚定义要和线束线序匹配，固定线束时不要让卡扣位置的线身出现过度弯折，布线时尽量远离设备内部的发热元件，避免绝缘层长期受高温影响加速老化。这类线束的三维建模过程中，重点要还原接头的防呆结构尺寸、卡扣的弹性形变空间、

　　固定卡扣的内径尺寸以及线身的最小弯折半径，这些参数直接影响后续装配干涉检查的准确性，如果建模时忽略了接头尾部的应力释放护套尺寸，很容易在做装配仿真时出现线束和周边结构件干涉的误判，也会导致实际生产出来的线束无法顺利安装。线身部分的建模要还原多芯线并行的排布状态，不要简化成单根圆柱，否则在做布线仿真时无法准确模拟线束在设备内部的弯曲形态，容易出现走线空间预留不足的问题。
