欧姆龙工业设备控制箱体结构设计

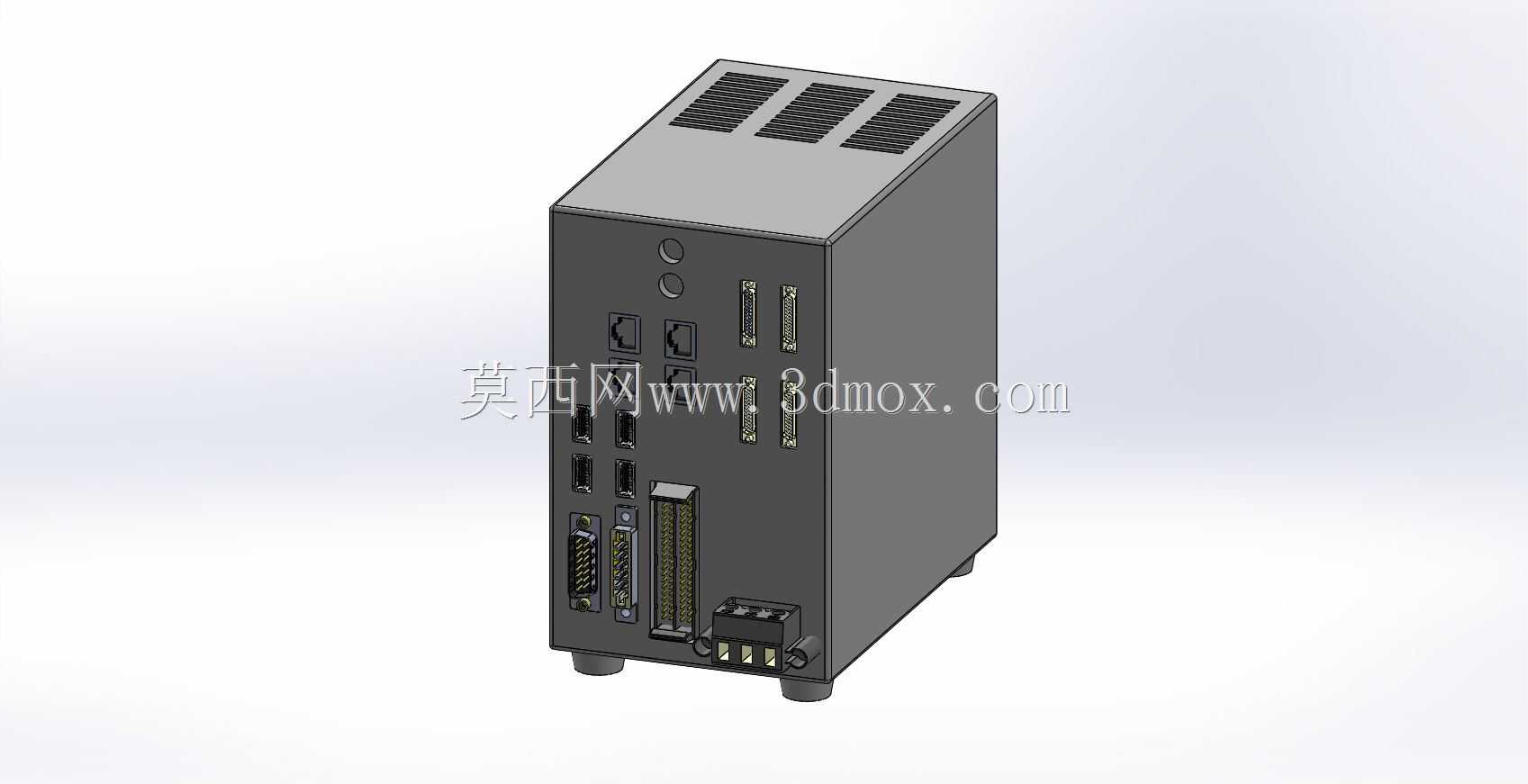

　　在工厂自动化产线的电控系统搭建场景里，这类控制箱体是承载核心控制元件的关键载体，日常多安装在设备侧旁的电控安装区、生产线工位侧的支架上，或是独立控制柜的内部集成位，承担着核心控制单元的防护、接口规整、元件承载的作用。从实际使用需求出发，这款箱体的设计首先考虑了工业现场的复杂工况，外壳采用硬质金属材质，整体为立式长方体构型，底部设置四个凸起的支撑脚垫，既可以在平面放置时起到防滑减震的作用，也能预留出底部接线的操作空间，避免线缆直接受压弯折。箱体正面的接口布局完全贴合工业控制的接线逻辑，从上至下依次排布了状态指示开孔、通讯接口、高速IO接口、电源接线端子等不同功能的接口位，每个接口的间距都预留了充足的接线操作空间，

　　不会出现相邻接口插头干涉的问题，现场接线作业时无需额外调整周边元件位置，能大幅提升装配接线的效率。顶部设计了多组格栅式散热通风槽，对应箱体内部核心控制板的发热区域，在不破坏壳体整体防护等级的前提下，形成自然对流的散热通道，长时间连续运行时内部热量可以顺着通风槽及时散出，避免高温堆积导致内部元件性能衰减。箱体的侧边做了直角过渡的加强筋结构，提升整体壳体的抗形变能力，在现场安装、搬运过程中即使受到轻微磕碰，也不会出现壳体变形挤压内部元件的问题。从安装边界来看，这款箱体的整体尺寸适配常规的工业安装空间，既可以通过底部脚垫直接放置在设备平台上，也可以通过侧边预留的安装孔位配合螺丝固定在垂直安装板上，安装孔位的间距符合通用工业安装的尺寸规范，

　　不需要额外定制转接件就能适配多数现有安装支架。设计过程中优先考虑了内部元件的装配兼容性，内部腔体的尺寸完全匹配对应型号欧姆龙控制单元的板卡尺寸，预留了板卡固定柱的安装位，同时在接口位置做了精准的对位开孔，装配时板卡可以直接顺着内部导向槽推入到位，接口与箱体开孔完全对齐，不会出现错位需要反复调整的情况。在电气安全层面，电源接线端子区域做了内凹设计，接线完成后端子的带电部分不会裸露在壳体外侧，避免现场作业时误触带来的安全隐患，同时端子区域的空间足够容纳线径较粗的动力线缆，线缆弯曲半径符合电气布线的规范要求，不会出现线缆硬折导致线芯断裂的问题。这类控制箱体在实际产线中，多用于小型自动化设备的单机控制、工位级的分布式IO控制、

　　检测设备的核心运算单元承载，相比大型集成控制柜，这类小型控制箱体的部署更灵活，可以就近安装在被控设备旁边，缩短控制线缆的长度，减少信号传输过程中的干扰，同时也能节省电控系统的整体占用空间。对于结构设计从业者来说，这类箱体的建模过程需要重点关注接口位置的尺寸公差，每个开孔的位置精度直接决定了后续元件装配的适配性，散热槽的开孔尺寸既要满足通风需求，也要控制开孔大小避免异物掉入箱体内部，支撑脚垫的高度需要平衡接线空间与整体安装高度的限制，过高会导致箱体重心不稳，过低则无法满足底部线缆的弯曲半径要求。在三维建模过程中，壳体的壁厚设计也经过了多轮验证，壁厚过薄会导致壳体强度不足，安装受力后容易变形，壁厚过厚则会增加整体重量，提升材料成本，同时也会占用内部的有效腔体空间。整体构型没有多余的异形结构，所有棱边都做了小半径的倒角处理，既避免加工过程中锐边割手的问题，也不会因为倒角过大影响内部元件的安装空间。
