柱装式工业UPS机柜安装结构设计

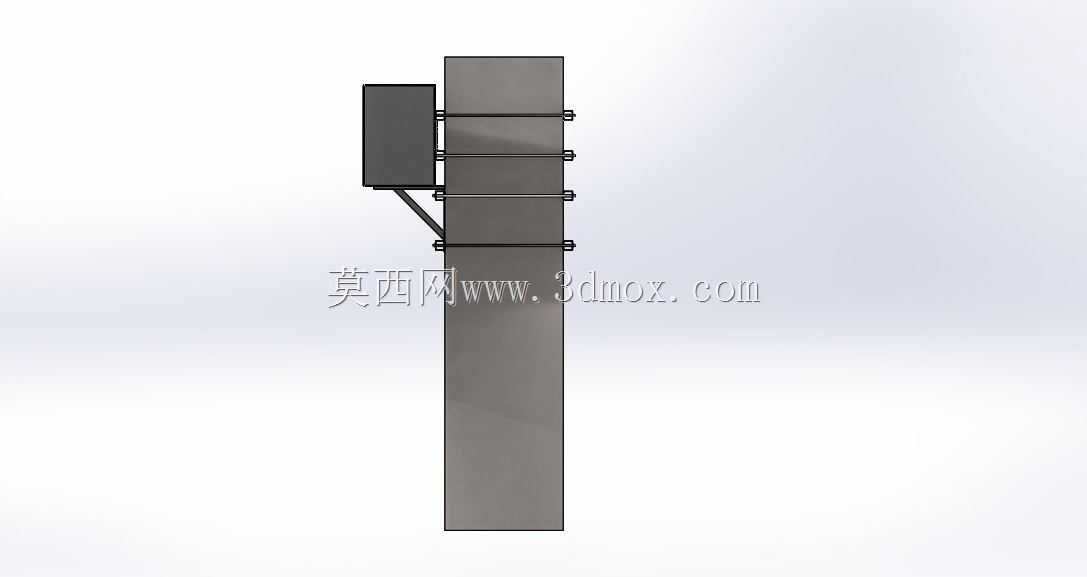

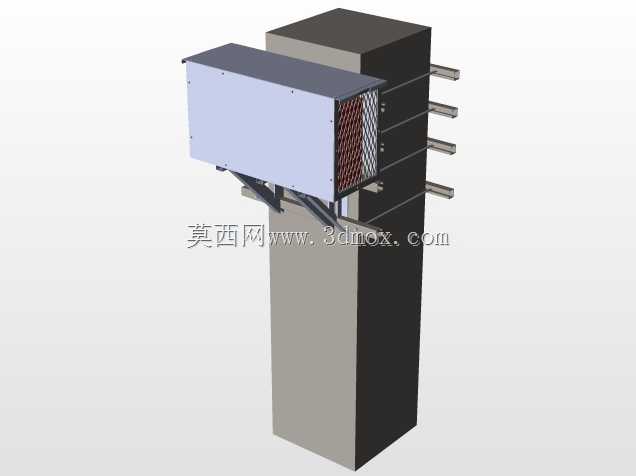

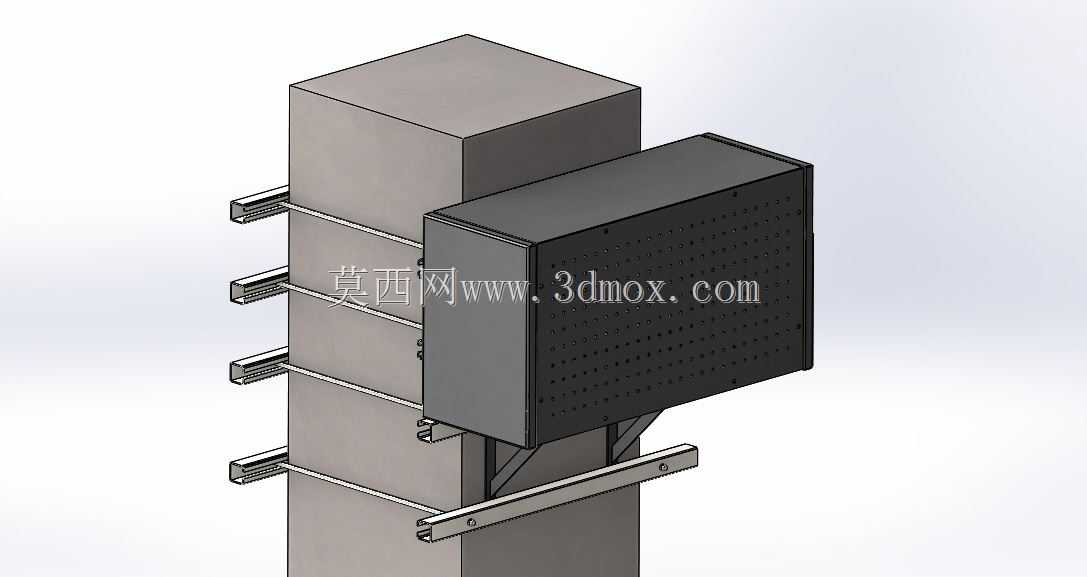

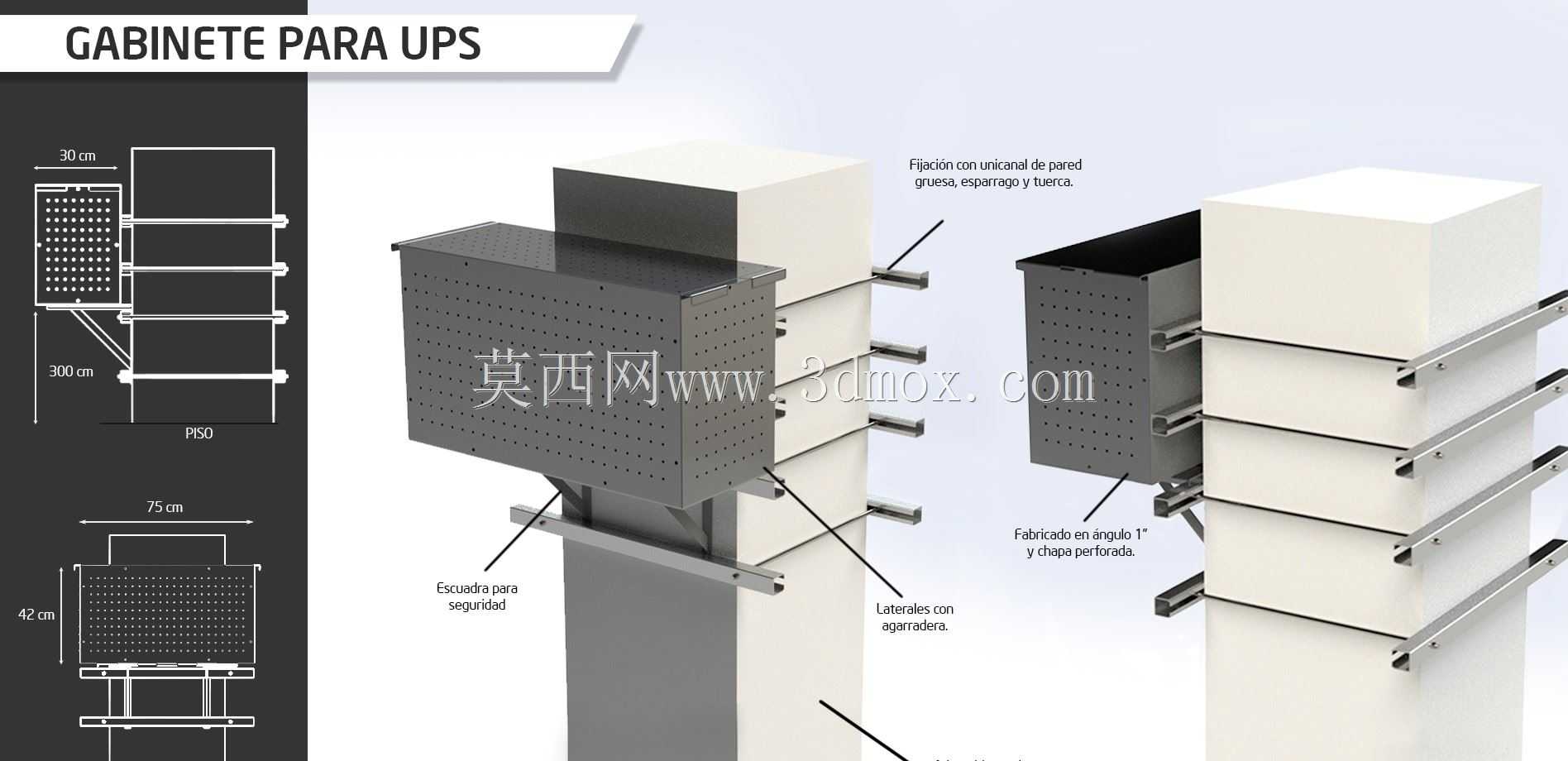

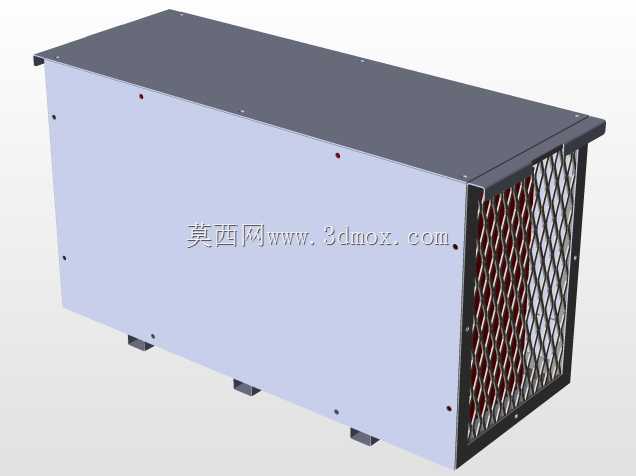

　　在工业厂区、户外基站、管廊配套等场景中，供电连续性是核心保障需求，这类场景往往没有规整的墙面预留安装位，多以方形结构柱作为承重载体，柱装式UPS机柜的安装结构就是针对这类场景开发的配套方案。整套安装结构采用环抱式固定逻辑，通过四根横向穿装的金属抱杆贴合方柱的两个相邻立面，抱杆两端通过螺纹锁紧结构施加预紧力，无需在结构柱上打孔植筋，避免破坏原有建筑结构的承重性能，适配边长在300mm至600mm区间的常规方形混凝土结构柱，安装后整体突出柱面的厚度控制在280mm以内，不会占用过多通行走廊的净空尺寸，满足厂区通道的安全疏散宽度要求。机柜本体采用1.5mm厚冷轧钢板折弯成型，正面开设密集通风冲孔，冲孔开孔率控制在35%左右，

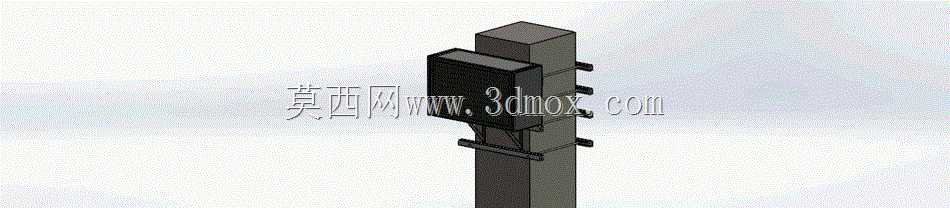

　　兼顾壳体防护强度与自然散热需求，内部预留标准19英寸设备安装导轨位，可适配不同容量的工业级UPS主机与配套电池模块，机柜底部设置斜向三角支撑托架，托架与下部抱杆通过螺栓刚性连接，可承载最大120kg的设备总重量，避免长期承重后安装结构出现下坠变形。设计过程中重点考量了现场安装的容错性，抱杆上开设等距调节长孔，可根据现场柱体的实际尺寸灵活调整锁紧位置，所有连接点位均采用防松螺母搭配平弹垫的组合，适配工业场景中存在设备振动的工况，避免长期运行后紧固件松脱。机柜与安装支架之间采用挂装加侧锁的固定方式，先将机柜挂接在支架上部的预定位挂钩上，再从侧面拧入锁紧螺栓，单人即可完成设备的上架安装，无需额外人员托举对位，降低高空作业的操作难度。机柜侧边预留走线槽位，可将供电输入、输出线缆沿柱体隐蔽排布，避免线缆外露被现场作业剐蹭破损，整体结构做了静电喷塑处理，可适应户外廊下、半开放车间的温湿度环境，不会轻易出现锈蚀掉漆的问题。
