12针直插式板对板连接接头结构

项目分类:通用五金配件 发布时间:2021-12-10 ID:449164
  • 12针直插式板对板连接接头结构
  • 12针直插式板对板连接接头结构

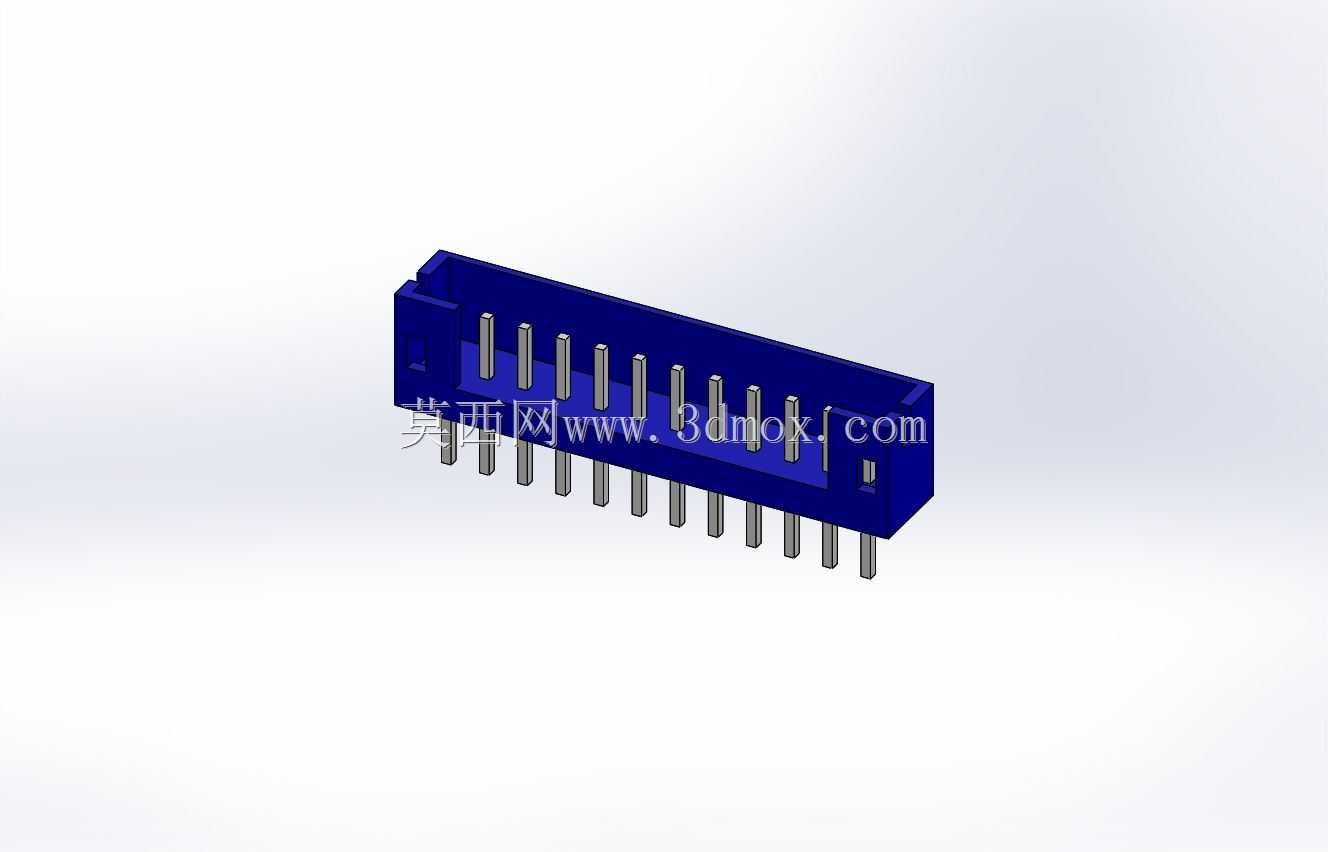

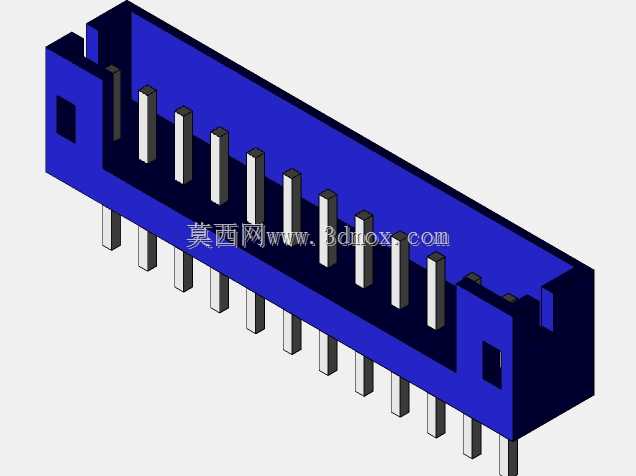

  这款12针直插连接接头,是板级电路互联场景里常用的接触件,日常在工控控制板卡、小型家电主控板、嵌入式开发模块的板间信号传输场景中十分常见,主要承担两块平行印制电路板之间的电信号与小功率电流传输作用,避免飞线连接带来的信号干扰、连接可靠性差的问题。从结构设计来看,主体采用蓝色绝缘基座作为接触件的承载基体,基座材质一般选用耐温阻燃的PBT或者PA66工程塑料,注塑成型时预留12个等间距的接触针安装孔位,孔位的同轴度公差控制在0.05mm以内,保证插针对接时不会出现偏斜卡滞的问题。接触针采用黄铜基材表面镀锡处理,既保证导电性能,也能提升焊接时的上锡效果,针体分为两段,一段是伸出基座下方的直插焊脚,长度适配常规1.

  6mm厚度印制板的波峰焊工艺要求,焊脚直径0.5mm,对应印制板上的安装孔径设计为0.8mm,焊盘直径1.8mm,满足焊接时的吃锡量要求,避免虚焊;另一段是基座上方的对接插针,插针头部做了导向倒角处理,对接时能顺利导入配套母座的接触簧片内,降低插拔力的同时减少针体刮伤簧片镀层的概率。基座两侧设计有定位挡边,安装时可以卡在印制板的对应定位槽内,避免过波峰焊时接头出现偏移浮高的问题,挡边高度与基座底部的焊脚伸出长度匹配,焊接后接头与板面的贴合间隙控制在0.1mm以内,不会出现歪斜。整体安装边界上,接头沿针脚排列方向的总长度适配12针2.0mm间距的标准排针布局,总宽度控制在5mm以内,高度方向从板面到插针顶端的尺寸为8.5mm,

  不会占用板卡上方过多的堆叠空间,适合板卡间距较小的紧凑设备内部使用。从功能特性上看,这款接头的单针额定载流能力为1A,接触电阻小于20毫欧,绝缘电阻大于1000兆欧,能够满足常规低压数字信号、模拟小信号的传输需求,插拔寿命在500次以上,满足设备生产组装、后期维护时的反复插拔需求。设计过程中需要重点考量针体的保持力,每根插针与绝缘基座之间的保持力要大于15N,避免插拔对接时针体被从基座中带出,造成电路断路;同时基座的耐温范围要覆盖-40℃到105℃,满足不同工况下的设备使用环境,不管是户外工控设备的低温环境,还是设备内部电源模块附近的高温区域,都能保持结构稳定性,不会出现基座变形、针体松动的问题。在实际选型使用时,

  需要注意对接的母座pin位定义与该接头完全匹配,插合时要保证两侧受力均匀,避免单边受力造成针体弯折,焊接前要确认针脚与印制板孔位完全对齐,不要强行压入造成针体变形,焊接后要及时清理焊盘周围的助焊剂残留,避免残留的助焊剂长期腐蚀针脚造成接触不良。这类直插式接头相比贴片式接头,焊接后的机械强度更高,抗振动性能更好,适合在有一定振动工况的工业设备上使用,不会因为设备运行时的振动出现焊盘脱落、接触不良的故障。
