板对板两引脚直插式连接器结构设计

　　在消费电子、工业控制板卡、小型智能硬件的板间电气连接场景里，这类两引脚板对板连接器是实现两块平行PCB之间电源或低速信号连通的基础元件，日常做结构设计时经常会用到这类小尺寸接插件，它不需要额外的线束转接，直接通过插针与对应母座的配合就能完成板间的刚性连接，能大幅缩减板间连接占用的设备内部空间。从实际使用场景来看，这类两引脚连接器多用于小电流供电通路、开关量信号传输的场景，比如小型传感器模块与主控板的连接、辅助供电支路的板间对接，因为引脚数量少，不会占用过多PCB布线空间，在对安装体积有严格限制的便携设备、嵌入式控制模块里应用十分普遍。

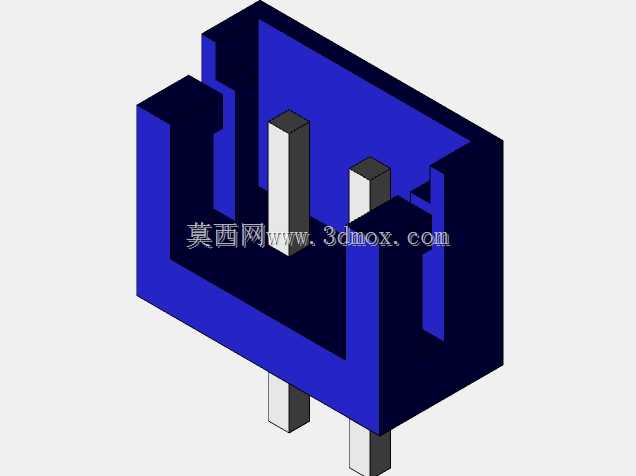

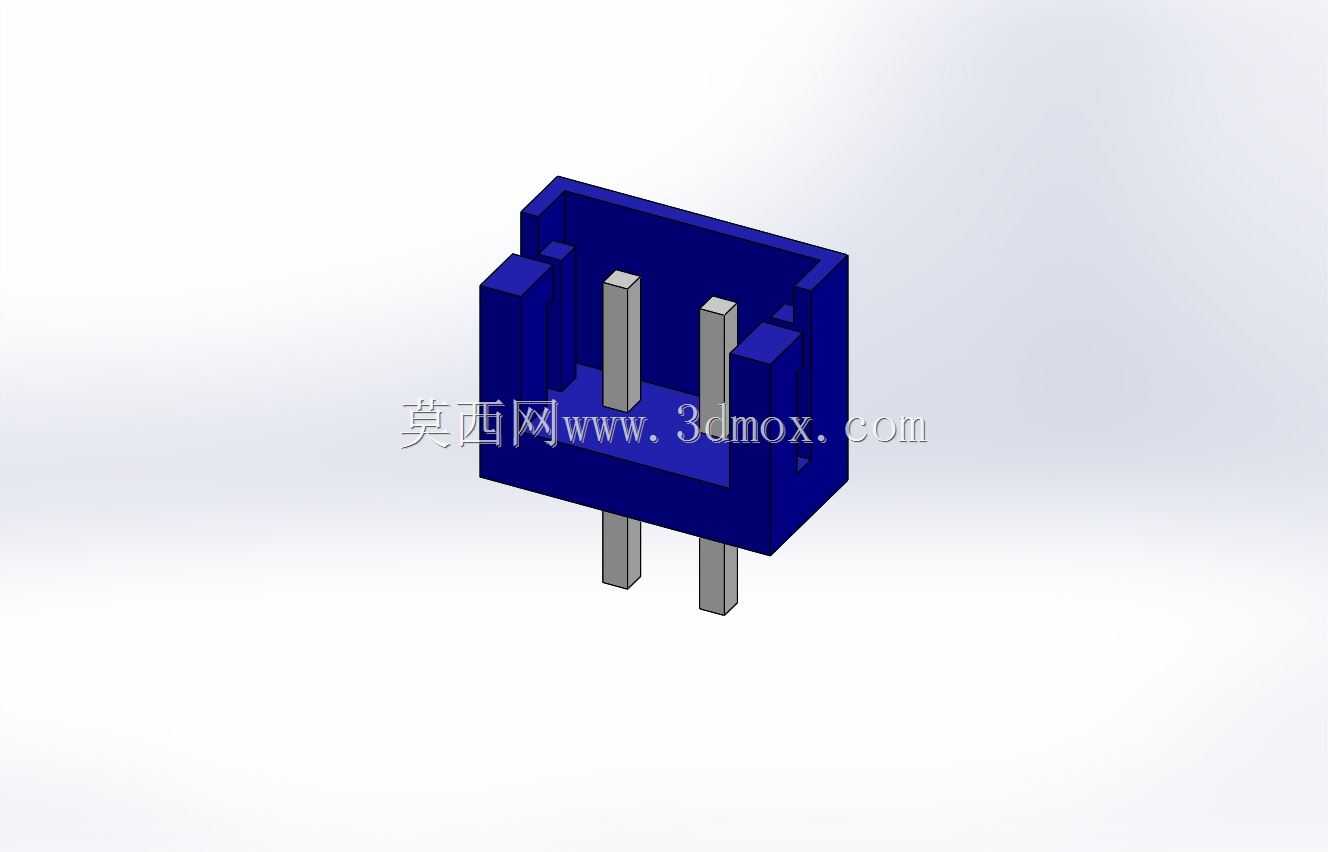

　　从结构设计逻辑来看，这款连接器采用蓝色绝缘基座搭配两根平行直插金属引脚的结构，绝缘基座采用带定位挡边的槽型设计，基座两侧的凸起挡边一方面可以在插接配合时起到导向作用，避免插针偏移导致的弯针、接触不良问题，另一方面也能在焊接完成后对基座形成辅助限位，降低设备受振动时引脚与PCB焊盘之间的应力拉扯。金属引脚采用方形截面设计，相比圆形插针，方形插针在与母座弹片接触时能形成更大的接触面积，降低接触电阻，同时方形结构的抗弯折性能更好，在批量波峰焊或者手工焊接过程中不容易出现引脚变形的问题。

　　在安装边界设计上，这款连接器的直插引脚长度适配常规1.6mm板厚的PCB设计，引脚伸出基座底部的长度刚好满足波峰焊的吃锡要求，焊接后焊锡能在引脚根部形成饱满的浸润角，保证焊接可靠性。绝缘基座的整体高度控制在较低范围，两块PCB通过该连接器对接后，板间间隙可以控制在很小的区间，能有效降低整机组装后的整体厚度，适配薄型化设备的设计需求。基座两侧的定位卡槽尺寸与对应母座的卡扣尺寸匹配，插接到位后会形成轻微的卡扣阻尼感，既可以避免日常使用中因为轻微震动导致的接插件松脱，又不会因为卡扣过紧导致后期维护拆卸时损坏PCB焊盘。

　　从功能特性上看，绝缘基座采用耐温工程塑料材质，能够耐受波峰焊过程中的高温冲击，不会出现基座融化、变形的问题，同时材料具备一定的阻燃性能，满足电子设备的安全设计要求。两根金属引脚的间距经过精准管控，适配标准PCB封装的焊盘间距，设计PCB封装时不需要额外调整尺寸，直接按照引脚中心距绘制焊盘就能满足贴片、插件的生产工艺要求。在实际选型使用时，这类两引脚连接器因为结构简单，可靠性高，相比多引脚的板对板连接器成本更低，在只需要两路连通的场景下不会造成引脚资源的浪费，同时插接后的接触电阻稳定，能够满足小电流长期通电的使用要求，不会因为接触电阻过大导致的接插件发热问题。

　　做三维建模时，这款连接器的结构细节需要重点关注几个部分：首先是绝缘基座的拔模角度，因为这类基座都是注塑成型，外壁需要预留合理的拔模斜度才能保证注塑生产时顺利脱模，不会出现侧壁拉伤的问题；其次是金属引脚与基座的配合过盈量，引脚是压入基座的安装孔内，过盈量太小会导致引脚松动，过盈量太大则会导致注塑基座被撑裂，建模时需要根据材料的形变特性预留合理的配合尺寸；最后是基座底部与PCB表面的贴合间隙，基座底部不能完全紧贴PCB表面，需要预留微小的间隙，避免焊接时助焊剂残留堆积在基座底部无法清理，长期使用后腐蚀焊盘影响连接可靠性。在实际组装过程中，这类连接器的插针需要与对应规格的母座配套使用，母座一般焊接在另一块PCB上，插接时需要保证两块PCB平行，垂直施力将插针压入母座内，避免斜向施力导致插针弯折，日常维护拆卸时也需要垂直向上施力拔出，不能左右撬动，否则很容易导致引脚从基座中松脱或者焊盘从PCB上剥离。
