卧式带支架直柄电位旋钮结构设计

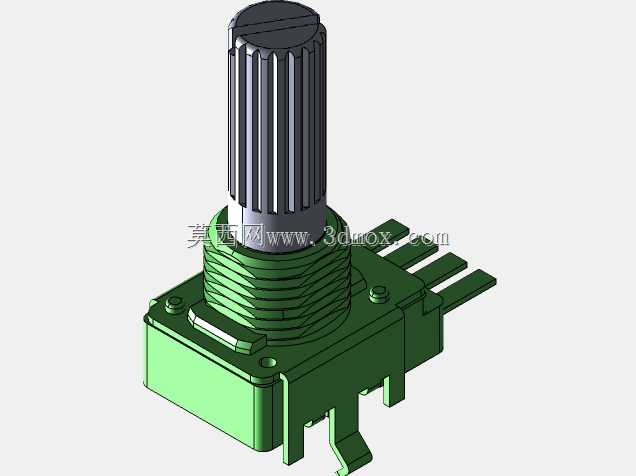

　　日常做电控类设备结构设计时，电位旋钮是绕不开的基础操作部件，小到桌面测试仪器的参数调节，大到工业控制柜的信号给定，这类部件的选型和结构适配直接影响整机的操作手感与长期可靠性。这次建模的这款卧式侧插引脚电位旋钮，是针对PCB板卧式安装场景做的结构设计，和常见的立式直插电位器不同，它的引脚从本体侧方伸出，适配板侧走线、整机厚度受限的安装场景，比如薄型手持检测设备、嵌入式工控操作面板这类对安装高度有严格限制的设备，能有效压缩元件在PCB法线方向的占用空间。

　　从功能特性来看，这款旋钮配套的电位器本体采用绝缘塑壳基座，基座上预留了两个定位安装孔，安装时可以通过螺丝或者热熔柱直接固定在PCB或者设备内的塑胶支架上，避免调节旋钮时本体跟着转动导致引脚脱焊。调节轴采用滚花直柄设计，轴身的竖向滚花纹理一方面是增大和配套旋钮帽之间的摩擦力，防止旋钮帽打滑空转，另一方面如果是无帽直接操作的场景，也能提升手指拧动时的阻尼感，不会因为手滑出现调节偏差。轴根位置设计了外螺纹结构，配套锁紧螺母可以从面板外侧把电位器本体固定在设备面板上，实现面板安装与PCB安装两种固定方式的兼容，不管是板载直连还是面板前置安装的结构都能适配。

　　设计过程中最先敲定的是安装边界尺寸，首先是塑壳基座的长宽尺寸，要匹配常用的卧式电位器焊盘间距，侧伸的三个引脚间距符合标准2.54mm焊盘网格，不用额外做非标焊盘设计，能直接套用常规PCB元件库的封装，降低layout阶段的工作量。轴身的伸出长度做了分级适配的冗余设计，螺纹段长度适配1mm到3mm厚度的面板，不管是薄塑胶面板还是稍厚的金属面板都能通过螺母锁紧固定，不会出现螺纹长度不够锁不紧，或者螺纹过长突出面板太多影响外观的问题。滚花轴的直径匹配市面上通用的6mm孔径旋钮帽，用户后期更换不同外观的旋钮帽不需要额外改结构，通用性更强。

　　实际选型应用的时候，要注意几个结构细节：一是基座下方的定位凸点，安装时要对准PCB上对应的定位孔，既能防止焊接时元件偏移，也能承受调节时的扭转力，避免所有受力都集中在焊盘上导致焊盘脱落；二是轴身的止转结构，这款轴的顶端做了一字开槽，部分带定位指示的旋钮帽可以卡入这个开槽，确保旋钮的指示刻度和电位器实际阻值变化位置对应，不会出现指示偏差；三是塑壳基座的边角都做了R0.5的圆角处理，一方面是注塑生产时便于脱模，减少应力集中导致的壳体开裂，另一方面安装时不会刮伤导线或者周边的其他元件。

　　从应用场景拓展来说，这款结构除了常规的电位器调节使用，还可以适配在旋转编码器上作为调节旋钮使用，只要安装孔位和轴径匹配，就能直接套用，在做多功能调节面板的时候，可以减少重复建模的工作量。建模时特意把各个配合面的公差做了合理预留，轴和旋钮帽的配合采用基孔制间隙配合，锁紧螺母和轴螺纹的配合采用中等精度公差，既不会因为间隙太大出现晃动，也不会因为公差太小导致装配困难。另外基座上的安装孔做了沉台设计，锁螺丝的时候螺丝头不会突出基座表面，避免和周边元件产生干涉。

　　很多新手工程师在选型这类元件的时候，往往只关注电位器的电气参数，忽略机械结构的安装适配，比如没算准轴的伸出长度导致面板装完旋钮陷在里面，或者没留定位结构导致调节时本体转动，最后不得不改板或者额外加固定胶，反而增加了生产工序。这款模型在设计时就把这些常见的装配痛点考虑进去，不管是做结构参考还是直接套用封装，都能减少设计阶段的试错成本。另外引脚的长度也做了适配常规波峰焊的尺寸，伸出PCB背面的长度刚好符合焊接工艺要求，不需要额外剪脚，提升生产装配的效率。
