双联RCA音视频信号接插孔结构设计

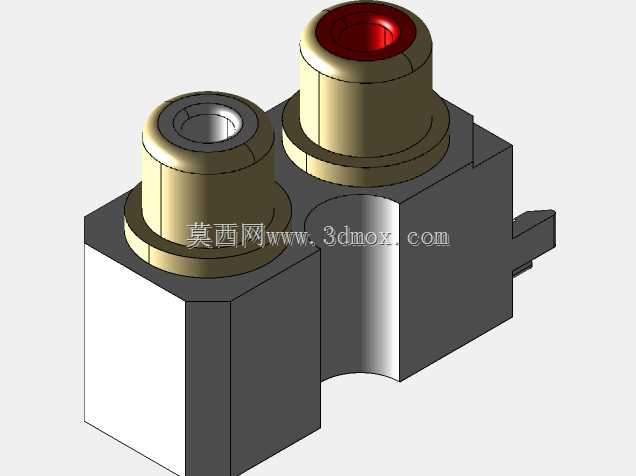

　　日常接触的音视频设备里，这类双联RCA插孔是模拟信号传输链路里十分常见的接插部件，常布置在功放、机顶盒、老式影音播放器、调音台等设备的背板位置，负责左右声道音频或者复合音视频信号的有线接驳，相比单孔独立安装的结构，双联一体化设计能让设备面板开孔数量减少，装配工序更简化，同时两个插孔的相对位置固定，用户插接线材时能快速对应声道标识，减少错插概率。从结构设计角度看，这个部件整体采用方块式基座加凸起插孔筒体的布局，基座部分承担安装固定与内部接线端定位的作用，两个插孔筒体平行布置，中心距匹配常规RCA莲花头的插拔操作空间，不会出现两个插头同时插入时互相干涉的情况。插孔筒体部分做了阶梯式的外径变化，靠近基座的位置设置了限位凸台，

　　一方面是在面板安装时能贴合面板内侧，起到轴向定位的作用，避免插孔受插拔力后向设备内部移位，另一方面凸台结构也能增强筒体和基座的连接强度，反复插拔过程中不容易出现筒体断裂、松动的问题。插孔内部的接触端采用内凹的环形接触结构，其中一个插孔内端做红色标识区分，对应行业内默认的右声道或者视频信号通道，另一个为常规金属原色对应左声道，接触部位的尺寸严格匹配标准RCA莲花插头的外径，保证插合后接触电阻稳定，不会出现信号断续、接触不良的情况。基座侧面预留了卡扣式的固定结构，不需要额外打螺丝就能卡在设备面板的预设安装位上，装配时工人只需要将整个部件从面板内侧对准开孔推入，卡扣就能自动卡紧在面板边缘，相比螺丝固定的结构能大幅提升装配效率，

　　也减少了面板上螺丝孔的加工工序。基座底部预留了焊针引脚的伸出位置，引脚间距匹配常规PCB板的孔位设计，生产时可以直接将插座插在PCB对应位置过波峰焊完成焊接，不需要额外飞线连接，能有效降低生产环节的接线错误率。考虑到实际使用中用户插拔线材的角度不一定完全垂直于面板，插孔筒体的入口位置做了微小的倒角导向，即使插头有轻微的角度偏斜，也能顺着倒角顺利插入，不会因为硬插导致插孔内的接触簧片变形。整个部件的外形轮廓方正，没有多余的外凸结构，在设备内部安装时不会和周边的PCB元件、内部走线产生空间干涉，安装边界尺寸紧凑，适合在空间有限的小型影音设备内部布置。接触部件的选材上，筒体部分采用易切削的铜合金做基底，表面做镀镍处理提升耐磨与防氧化性能，

　　内接触簧片采用弹性更好的锡磷青铜材质，保证多次插拔后依然能保持足够的接触压力，基座部分采用绝缘性能优异的工程塑料注塑成型，能承受波峰焊时的高温不会变形，同时两个插孔之间的塑料隔层能避免信号串扰，保证左右声道的信号隔离度满足使用要求。实际选型应用时，需要注意这个双联插座的安装开孔尺寸要匹配基座的外轮廓，面板上的两个圆孔中心距要和插孔筒体的中心距完全一致，避免装配时出现筒体和面板孔位错位导致的装配应力，长期受应力作用下塑料基座可能出现开裂的问题。另外焊接引脚时要控制焊接温度与时间，避免高温传导到基座部分导致塑料变形，影响插孔的同轴度，导致插头插拔阻力变大或者接触不良。这类接插件虽然属于小型基础零部件，但在音视频设备的信号链路里直接影响信号传输的稳定性，设计时每一处尺寸公差、结构细节都要匹配实际使用场景的操作习惯与装配工艺要求，才能保证批量生产时的良品率，以及终端用户长期使用的可靠性。
