发动机振动测试台架结构设计

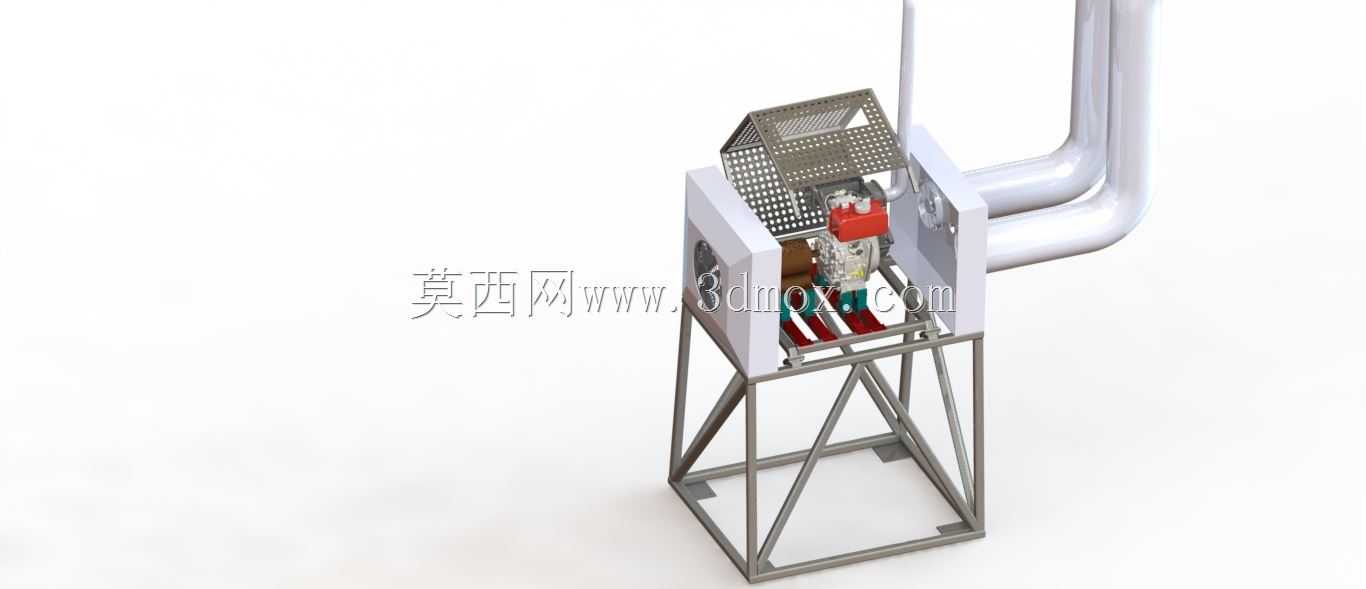

　　在动力机械研发验证环节，台架试验是获取发动机运行特性、振动噪声数据、可靠性指标的核心手段，这套试验台结构正是面向小排量动力单元的实验室测试场景搭建，适配高校机械工程专业教学试验、小型动力装置研发初期的性能摸底测试需求，区别于量产线端的大功率耐久测试台，该结构更侧重轻量化搭建、观测便利性与拆装效率的平衡。从整体布局来看，台架采用方管焊接的桁架式支撑底座，底部四个支脚预留了地脚螺栓安装孔，可直接固定在实验室的混凝土地基或者T型槽试验平台上，支脚端面设计了调整垫片的安装位，能抵消地面平面度误差带来的台架倾斜问题，保证发动机安装后的曲轴轴线与测功设备输入轴的同轴度偏差控制在允许范围内。支撑框架上部的安装舱采用半开放式结构，

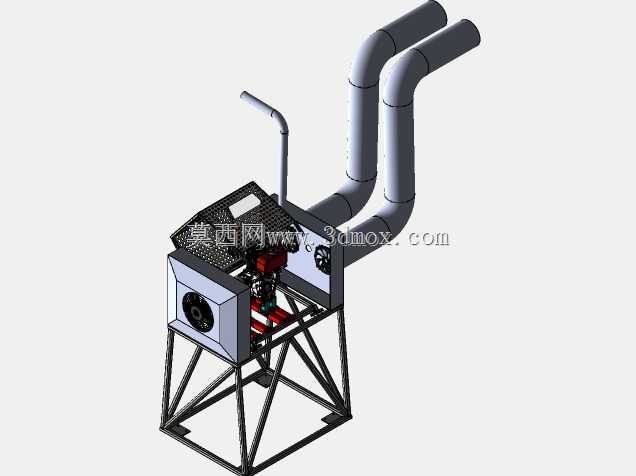

　　两侧设置了可快拆的多孔防护板，既可以阻挡试验过程中可能出现的连接件松脱飞溅风险，多孔结构又不会遮挡观测视线，试验人员可以直观看到发动机运行时的管路连接状态、部件振动幅度，顶部的倾斜格栅盖板主要用于走线与管路防护，避免试验台上方的通风管道凝露直接滴落到发动机高温部件上，同时格栅结构不影响发动机运行时的散热气流流通。台架侧面预留了大直径管路的安装避让空间，适配试验台的排气抽取、通风冷却管路连接，管路接口位置与发动机排气侧的安装距离经过核算，既保证排气背压不会超出试验允许范围，又能避免管路振动传递到台架主体影响振动测试数据的准确性。在结构设计逻辑上，这套台架没有采用厚重的铸铁整体基座，而是用型材桁架结构实现足够的结构刚度，

　　通过斜撑的排布优化，让台架的固有频率避开发动机怠速到额定转速区间的振动频率，防止试验过程中出现台架与发动机的共振问题，保证振动传感器采集到的数据完全来自发动机本身，而非台架结构的耦合振动。安装舱内部设置了可调节的发动机安装导轨，适配不同安装孔位的小型发动机固定，导轨上的T型槽可以快速调整安装位置，不需要重新在台架面板上钻孔，大幅缩短不同试验件的换装时间，对于教学类试验场景来说，这种快换设计能提升实验室的使用效率，满足多组学生轮换操作的需求。从安装边界来看，台架整体占地尺寸控制在实验室常规试验位的允许范围内，底座宽度适配标准试验平台的T型槽间距，高度设置符合试验人员站立操作的人机工程要求，不需要额外垫高就能完成发动机的油路、电路、

　　传感器线路接驳，侧面的管路避让区预留了足够的安装操作空间，即使是大直径的不锈钢通风管道，也能在不拆卸台架防护件的情况下完成对接。台架的结构受力路径经过梳理，发动机运行时的交变载荷通过安装导轨传递到上部支撑框架，再通过四根主立柱分散到底部桁架结构，最终传递到地基，斜撑的排布方向对应发动机的主要振动激励方向，能有效衰减振动向周边地面的传递，不需要额外配置厚重的减震垫就能满足普通实验室的振动噪声控制要求。考虑到教学试验场景下的使用需求，台架所有外露的结构件都做了倒角处理，没有尖锐的突出棱角，避免试验人员操作时被磕碰划伤，防护板采用快拆卡扣固定，不需要专用工具就能拆卸，方便试验完成后对台架内部的油污、杂物进行清理，也便于学生观察台架内部的支撑结构，理解试验台的刚度设计逻辑。这套结构没有集成复杂的测功、供油、控制设备，属于试验系统中的基础承载单元，可根据不同的试验需求搭配对应的测试模块，既可以用于发动机的振动特性测试试验，也能通过更换安装适配板，完成小型动力单元的耐久运行测试、冷却系统匹配试验等不同项目，结构的通用性较强，加工难度低，不需要大型铸造设备就能完成制作，适合教学实验室、小型研发团队的试验场景使用。
