12针阴头连接器结构设计

　　在工业控制板卡、消费电子主板、嵌入式开发模块的板间互联场景里，这类12针阴头连接器是实现信号与小功率电源稳定传输的核心基础元件，日常选型和结构设计中，需要兼顾插合可靠性、安装适配性、长期使用的接触稳定性，很多刚入行的结构工程师容易忽略安装边界的细节，导致量产时出现干涉、插合不到位的问题。

　　从实际使用场景来看，这类连接器多采用直插式焊接安装，适配PCB板上的标准间距排针，12个接触腔道沿长度方向等距排布，每个腔道内置弹性接触端子，插合时依靠端子的弹性抱紧力实现与阳头插针的可靠接触，既可以传输数字IO信号、模拟量采集信号，也能承载额定范围内的直流供电，常见于PLC扩展模块对接、传感器信号集中转接、工控板卡层叠互联、小型家电控制板接线等场景，相比散线焊接，这种集成式连接器能大幅提升装配效率，降低接线错误率，也方便后期设备维护时的模块拆换。

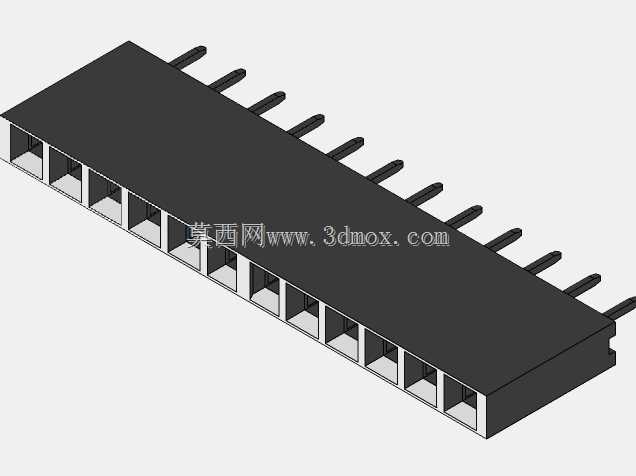

　　设计这款连接器的三维结构时，首先要确定的是接触端子的排布间距，目前行业通用的标准间距下，12个腔道的总长度需要控制在合理范围，既要保证每个端子之间的绝缘距离满足耐压要求，避免相邻针脚出现爬电、击穿问题，又要尽可能压缩整体体积，适配PCB板上有限的安装空间。外壳主体采用绝缘阻燃工程塑料材质，结构上做了等距分隔的腔室，每个腔室对应一个接触端子的安装位，腔室侧壁做了导向倒角，方便阳头插针对位插入，避免插合过程中出现端子顶歪、变形的问题；外壳两侧的定位柱与PCB板上的定位孔匹配，焊接前可以先通过定位柱将连接器固定在板上，防止波峰焊或回流焊过程中连接器移位，保证每个焊脚都能准确对准焊盘。

　　从安装边界来看，连接器的插合面需要高出PCB板表面一定高度，保证阳头插合时有足够的操作空间，不会被板上其他较高元件干涉；焊接引脚的长度需要匹配PCB板的厚度，伸出板背面的长度控制在标准焊接要求范围内，既保证焊锡能充分浸润引脚形成可靠焊点，又不会因为引脚过长导致背面焊点短路。连接器本体的宽度方向做了限位凸台，插合时阳头外壳可以卡在凸台位置，保证插合深度一致，避免出现个别针脚接触不到位、信号传输中断的问题；每个接触腔道的内部做了端子卡扣位，端子装入后可以通过卡扣牢牢固定在腔道内，避免多次插拔后端子出现退针、移位的情况。

　　实际选型和建模过程中，还要考虑插拔寿命的要求，接触端子采用铜合金材质镀锡或镀金处理，保证多次插拔后接触电阻仍然维持在较低水平，减少信号传输的损耗；外壳的塑料材质需要满足耐温要求，能够承受焊接过程中的高温而不变形，同时具备一定的机械强度，在常规插拔力作用下不会出现开裂、碎裂的问题。另外，连接器的引脚排布顺序在建模时需要做清晰的标识位，通常在本体一端做三角标记或缺角标识，对应PCB板上的1号针脚位置，避免装配时出现方向插反的问题，这点在多组同规格连接器并排布置的板卡上尤为重要，方向标识清晰能大幅降低生产装配的出错概率。

　　很多工程师在绘制这类连接器模型时，容易忽略腔道内部的细节结构，比如端子的让位槽、导向斜面的角度，这些细节虽然不影响外观，但直接关系到实际生产中模具的可制造性，以及后续端子装配的顺畅度；还有安装定位柱的尺寸公差，需要和PCB定位孔的公差做匹配，既要保证装配时能顺利插入，又不能间隙过大导致焊接时连接器歪斜。在板对板平行互联的场景中，还要计算连接器的合高，保证两块板对插后之间的间距符合设计要求，不会出现板间元件挤压的情况；如果是垂直板互联的场景，还要考虑卧式安装的连接器结构，不过这款是直插立式结构，主要针对平行板或线缆对接板的场景。

　　从接触可靠性的角度设计时，每个腔道内的弹性端子需要设计合理的接触正压力，压力过小会导致接触电阻大、信号不稳定，压力过大则会增加插拔力，导致操作困难甚至插合时损坏端子；端子的接触部位采用弧形接触设计，和插针形成线接触或多点接触，相比面接触能更好地应对加工公差，保证在插针存在轻微尺寸偏差时仍然能可靠接触。另外，连接器本体的底部和PCB板接触的位置做了微凸的支撑筋，既可以减少焊接时助焊剂渗入连接器内部，又能保证连接器和PCB板之间留有微小间隙，方便清洗残留的助焊剂，避免长期使用后助焊剂残留导致绝缘性能下降。
