油罐消防冷却用外螺纹水冷喷嘴结构

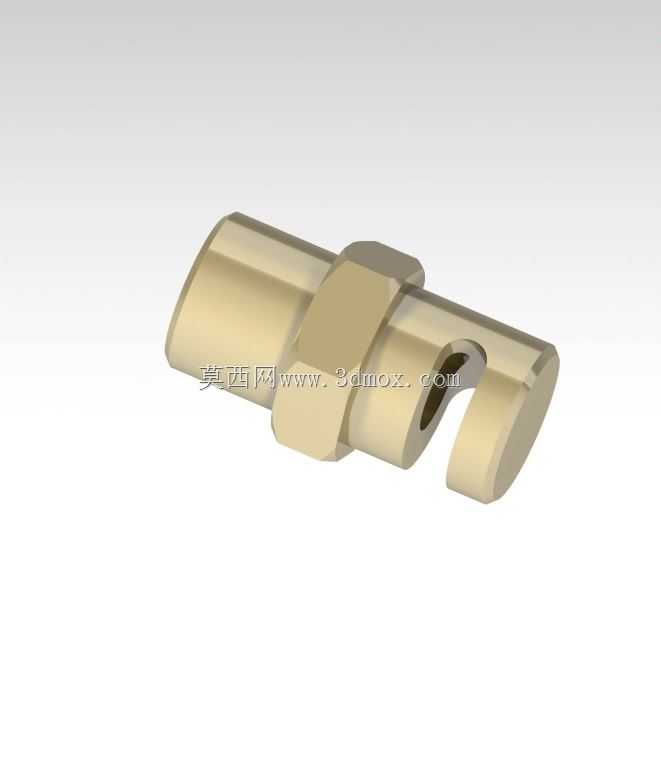

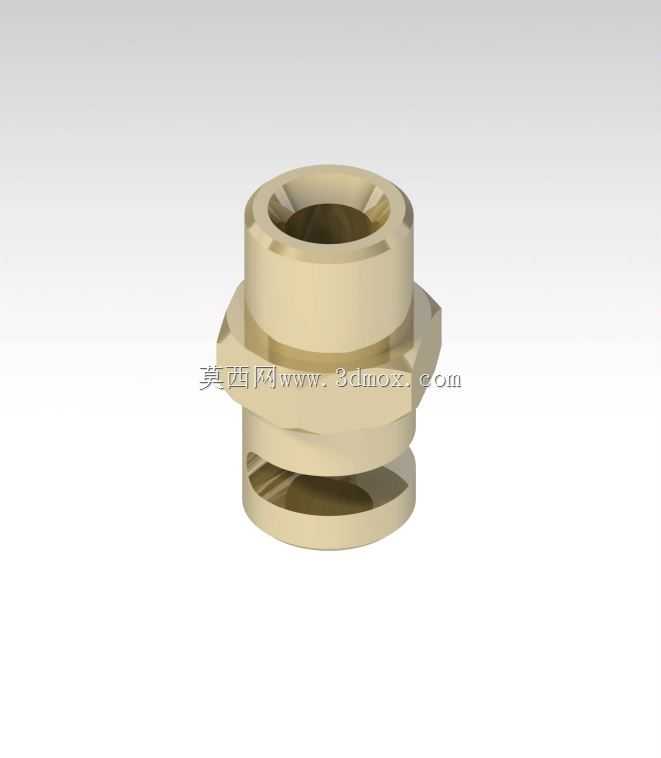

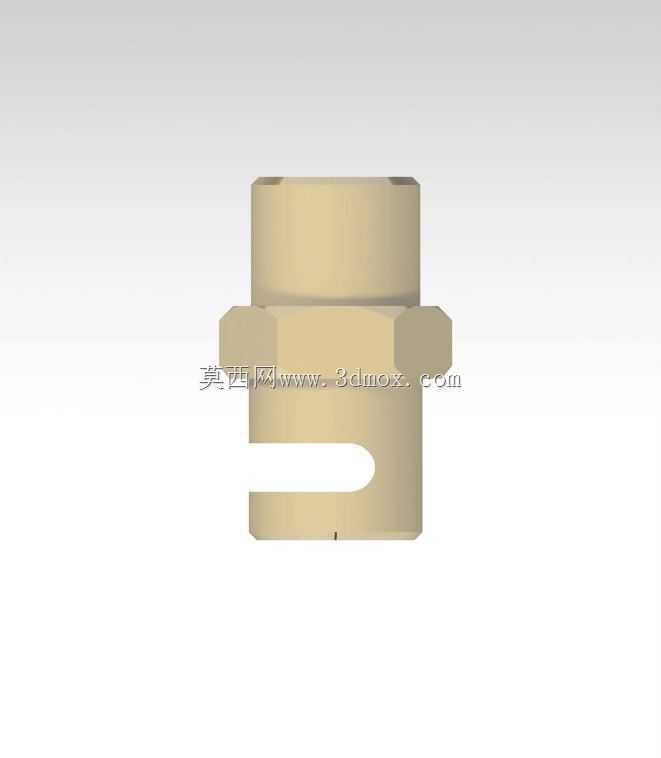

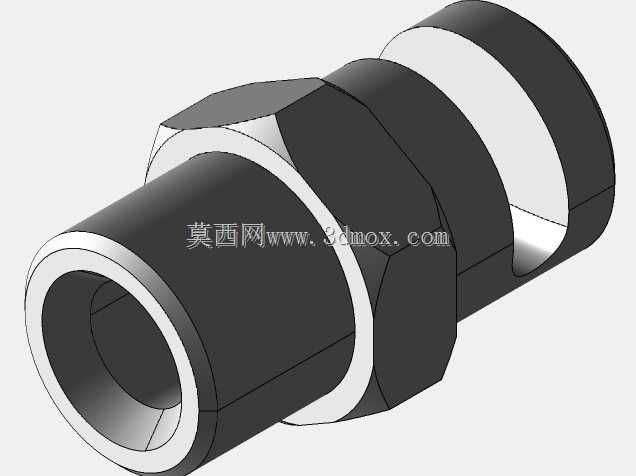

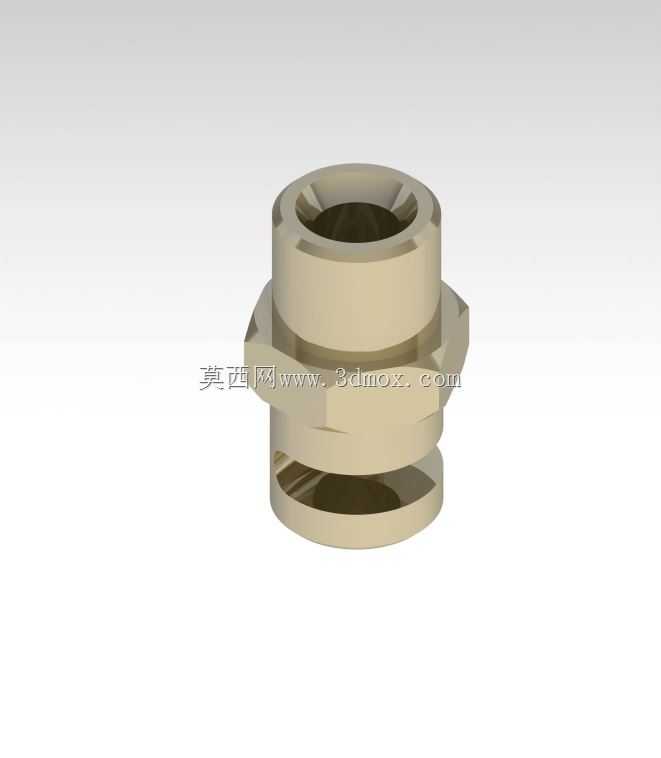

　　在石化仓储区的固定消防系统设计中，储罐区的水冷却喷淋系统是防火堤内核心的被动防护设施，这类水冷喷嘴正是喷淋管网末端的核心执行元件，主要承担火灾工况下对着火罐壁、相邻罐壁的均匀布水冷却任务，避免罐壁受高温烘烤导致钢材强度骤降、罐内介质汽化超压引发爆裂风险。不同于普通民用喷淋头，这类喷嘴的结构设计完全围绕工业消防的大流量、抗堵塞、安装便捷性展开，整体采用两端外螺纹加中部六角拧动台的一体式结构，没有多余的活动部件，从根源上降低了长期露天布置带来的卡滞、锈蚀失效概率。

　　从实际安装边界来看，中部的六角台是整个喷嘴的安装受力基准，安装时可以直接用标准开口扳手卡在六角台面上完成拧紧作业，不需要额外设计专用工装卡持位置，两端的外螺纹分别适配喷淋支管的内螺纹接口与前端的布水罩接口，螺纹规格匹配常规消防水系统的通用管径，不需要额外做变径接头适配，能直接替换同规格的老旧喷嘴，降低现场改造的配件成本。喷嘴内部的流道采用渐缩式设计，进水端流道直径略大于出水端，水流经过流道时会逐步提升流速，同时流道内壁做了顺滑过渡处理，没有直角突变结构，能大幅降低水流经过时的局部阻力损失，同等供水压力下可以获得更远的喷射覆盖半径，减少单台储罐需要布置的喷嘴总数量。

　　在功能特性设计上，这款喷嘴没有采用易熔元件或者感温玻璃球这类触发结构，属于常开式直流喷嘴，接入消防供水环网后，只要消防泵启动供水就能直接喷射，不需要等待感温元件动作，响应速度更快，适合储罐区这种需要在火灾初期就快速建立冷却屏障的场景。喷嘴的外露端面做了加厚处理，能耐受长期户外的风沙冲刷、紫外线老化，即使在北方冬季的低温环境下，只要系统做了常规的电伴热或者排空防冻处理，就不会出现冻裂问题；中部六角台的厚度经过校核，拧紧时能承受标准扳手的最大拧紧力矩，不会出现拧裂、滑边的问题，两端螺纹的同轴度控制在0.1mm以内，安装后不会出现偏斜，保证喷射方向与设计方向一致，避免出现冷却盲区。

　　从结构设计思路来看，这款喷嘴完全摒弃了民用消防喷头的装饰性结构，所有外形结构都服务于功能与安装需求：两端的螺纹段长度经过匹配计算，拧紧后六角台端面能刚好贴合支管的密封端面，不需要额外调整拧入深度就能保证密封性能，配合常规的聚四氟乙烯密封带就能实现1.6MPa工作压力下的无渗漏；喷嘴整体的轴向尺寸紧凑，安装后突出管壁的长度较短，能避免现场巡检、检修作业时被碰撞损坏，同时外形没有易积灰的凹槽结构，日常巡检时只需要简单擦拭就能清除表面积尘，不会出现灰尘、锈渣堆积堵塞喷嘴出口的问题。在实际选型应用中，这类喷嘴除了用于储罐消防冷却系统，也可以适配在工业设备的水冷系统、油路系统的冷却喷射点位，只要介质兼容性、流量参数匹配，都可以直接安装使用，不需要做额外的结构修改。
