凸耳式手柄蝶阀三维结构设计

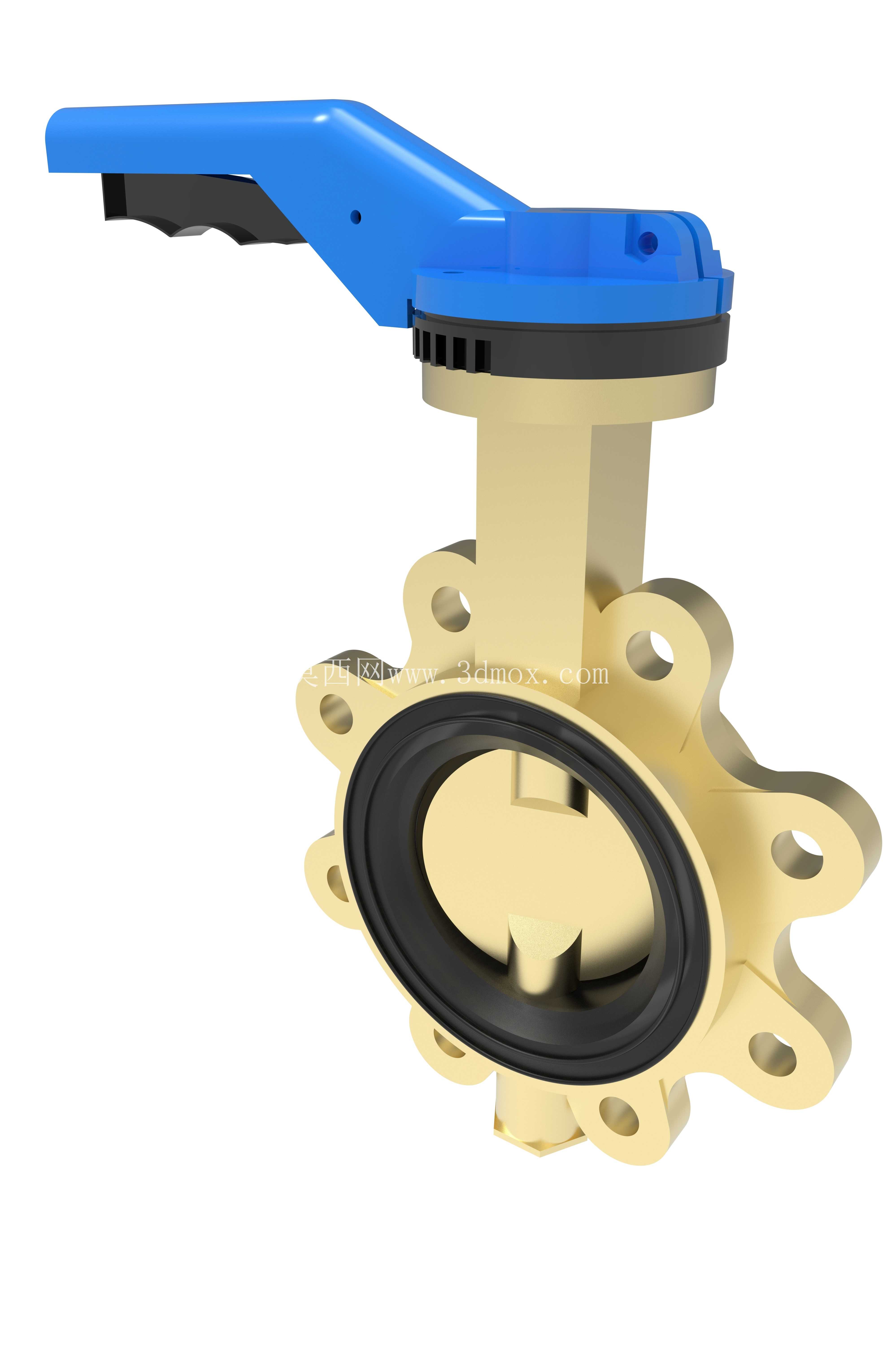

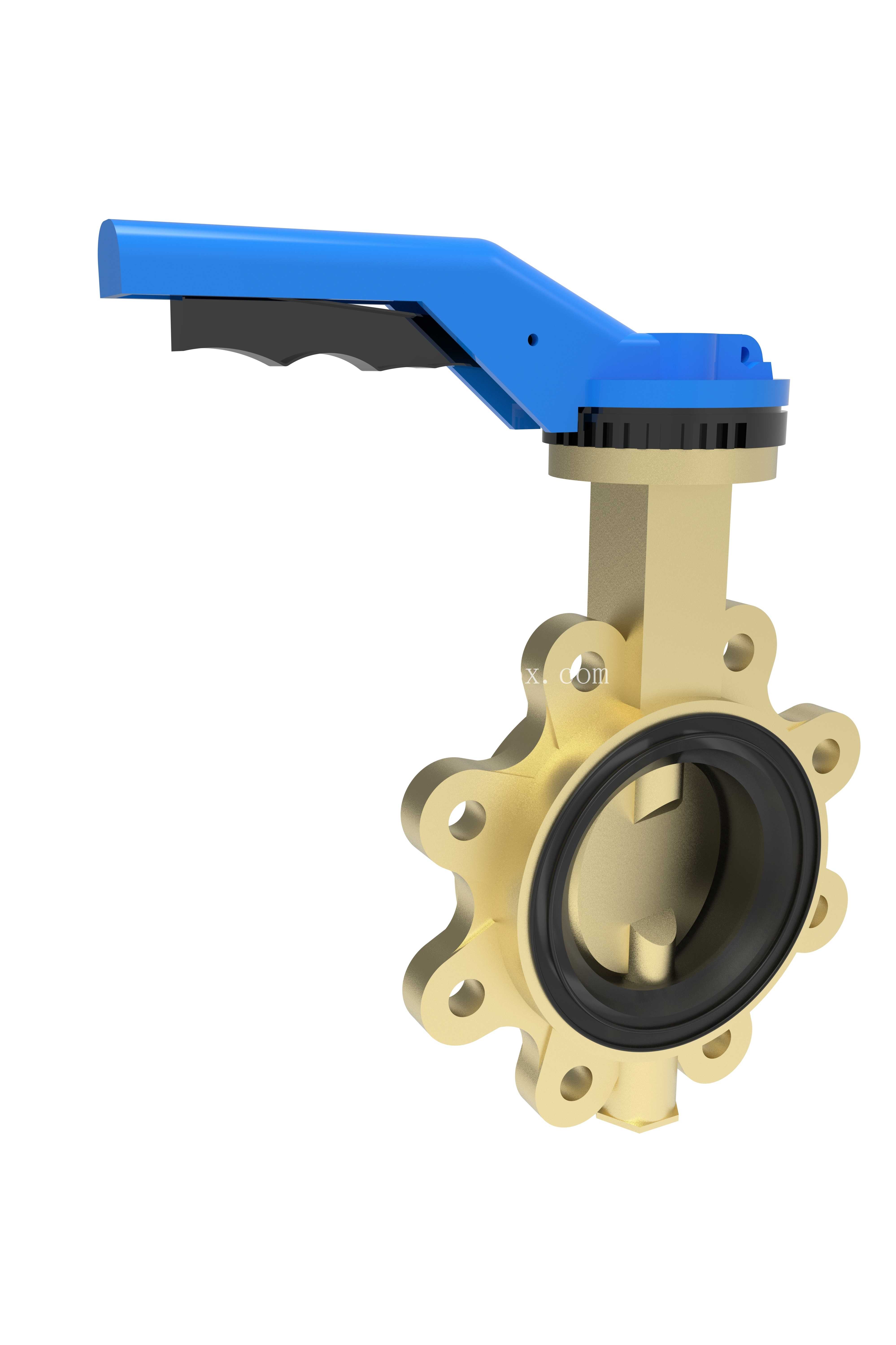

在民用给排水、化工流体输送、暖通空调循环水、市政管网改造等诸多管路系统场景中，蝶阀是应用占比极高的截断与调节类部件，其中凸耳式结构的对夹蝶阀，因为安装适配性强、占用管路空间小，在新旧管线改造、紧凑型阀组布置的项目里被选型工程师优先考虑。这款凸耳式蝶阀的结构设计，完全围绕现场安装与长期运维的实际需求展开，阀体采用带多个安装凸耳的对夹式结构，凸耳上预留的螺栓通孔可直接穿过双头螺柱，将阀门固定在两侧管路法兰之间，不需要额外的对夹定位辅件，哪怕是单侧管线需要拆卸维护时，另一侧的管路密封也不会因为阀门拆卸出现泄漏，这也是凸耳式蝶阀和普通对夹蝶阀最核心的结构差异，能满足不少需要单侧断流检修的工况需求。

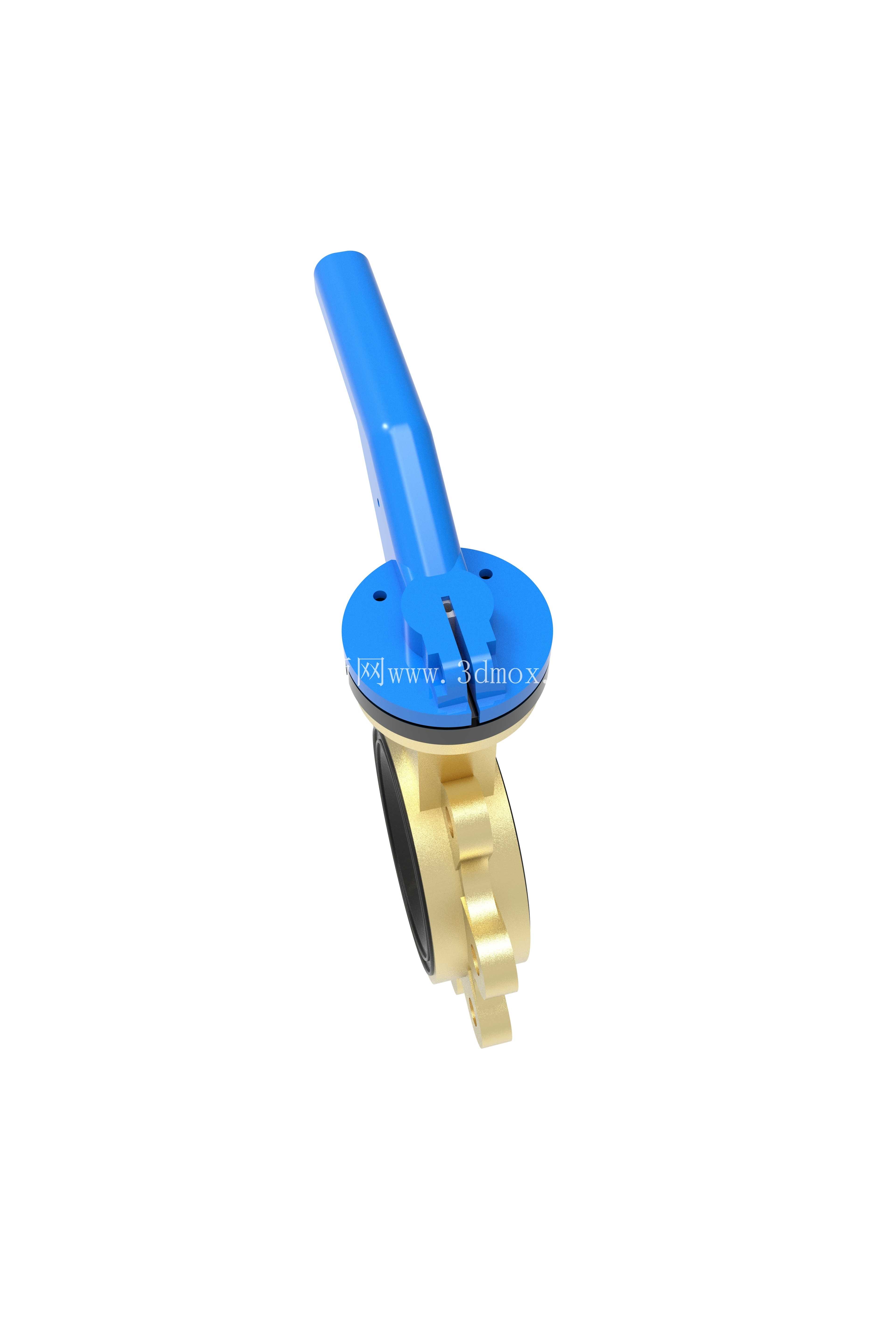

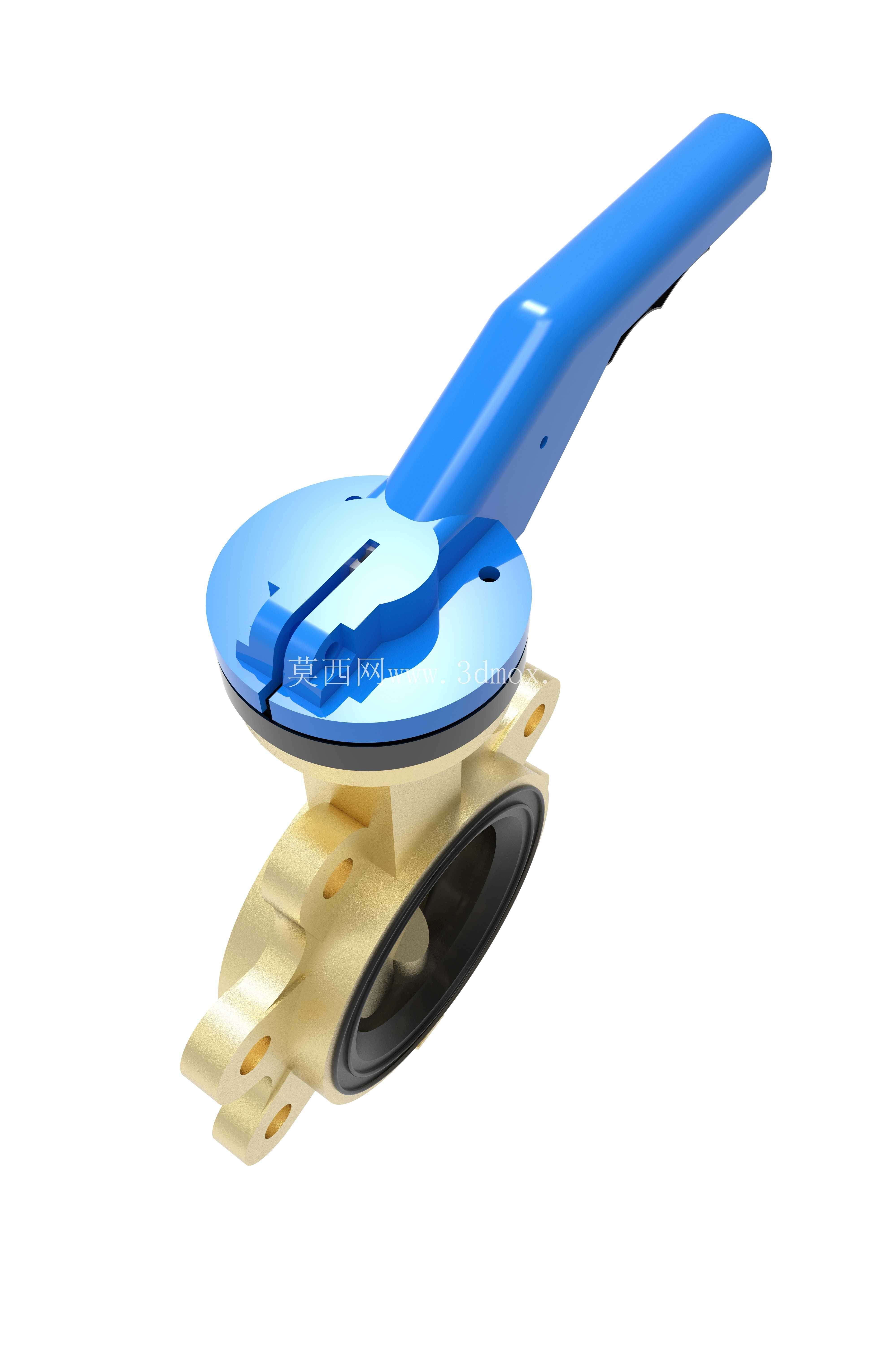

从功能实现逻辑来看，这款蝶阀采用手柄式驱动结构，扳动手柄即可带动阀杆旋转，进而驱动阀板在0-90度范围内转动，实现管路的通断与流量调节，手柄上自带的档位定位结构可以将阀板锁定在多个常用开度位置，避免管路流体冲击导致阀板移位，日常操作不需要额外配备扳手类工具，现场运维人员徒手即可完成开关操作，非常适合安装在操作空间有限、需要频繁调节开度的管路段。密封结构上，阀板外圈采用整体包覆式橡胶密封圈，密封圈与阀体的密封接触面做了圆弧过渡处理，开关过程中密封圈的磨损量被控制在极低水平，同时能补偿管路法兰安装时的微小同轴度偏差，降低现场安装对密封性能的影响。

设计过程中，结构工程师首先对齐了通用管路法兰的连接尺寸标准，确保凸耳上的安装孔位、孔距、孔径能适配常用压力等级的法兰规格，不需要用户额外制作转接法兰；阀杆与阀板的连接采用扁方加定位销的结构，避免长期开关过程中阀杆与阀板出现相对转动，导致开关角度不准的问题；阀体的流道部分做了等径流线型设计，阀板处于全开状态时，流道的通流截面接近管路内径，流体经过阀门时的压损远小于同口径的截止阀、闸阀，能有效降低管路输送系统的泵组能耗。

从安装边界尺寸来看，这款蝶阀的结构长度远短于同口径的法兰式闸阀，阀组布置时可以大幅压缩管路方向的占用空间，对于空间紧张的泵房、阀井、设备内部管路布局非常友好；手柄的操作高度与旋转半径也做了优化，安装后手柄的操作空间不会和周边管路、支架产生干涉，哪怕是多台阀门并排布置的场景，相邻阀门的手柄操作也不会互相影响。阀板的转动行程做了机械限位设计，全开和全关位置都有硬限位结构，避免操作时过度扳动手柄导致密封件被挤压损坏，同时限位位置和手柄上的开关指示标识完全对应，现场人员可以直观判断阀门的开关状态，避免误操作。

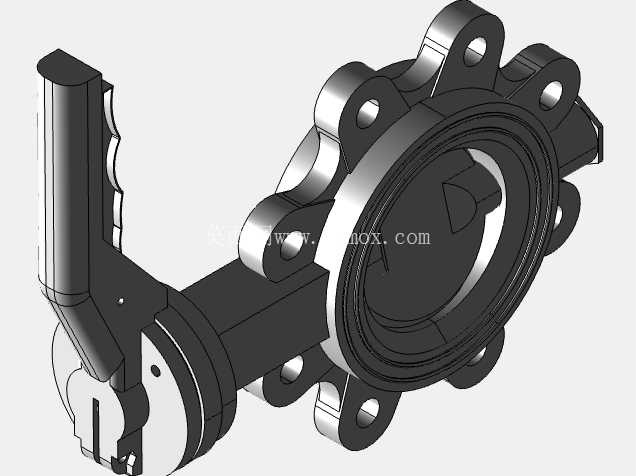

在细节结构处理上，阀杆与阀体的配合部位设置了多级密封结构，既能防止管路内的流体顺着阀杆向外泄漏，也能阻挡外部的灰尘、水汽进入阀杆的转动配合面，延长转动部位的使用寿命；凸耳的端面做了平面度加工处理，和法兰安装时可以让垫片受力均匀，避免局部密封失效；所有的棱角部位都做了倒角处理，既避免安装过程中划伤施工人员，也能减少应力集中，提升阀体的结构强度。这类凸耳式蝶阀可以适配水、压缩空气、弱腐蚀性流体等多种介质的输送场景，结构简单可靠，零部件数量少，后期维护时只需要更换密封圈即可恢复密封性能，全生命周期的运维成本远低于其他同口径的截断类阀门。建模过程中，所有配合部位的公差都按照实际机加工精度设置，装配关系完全还原真实产品的装配逻辑，转动部位的运动行程也和实际产品一致，可以直接用于阀组布局的干涉检查、安装模拟、运维操作空间校核等工程场景，也能作为阀门类产品结构设计的参考样例，帮助设计人员快速理解凸耳式蝶阀的内部结构与安装逻辑。
