消防系统环泵式泡沫比例混合装置结构

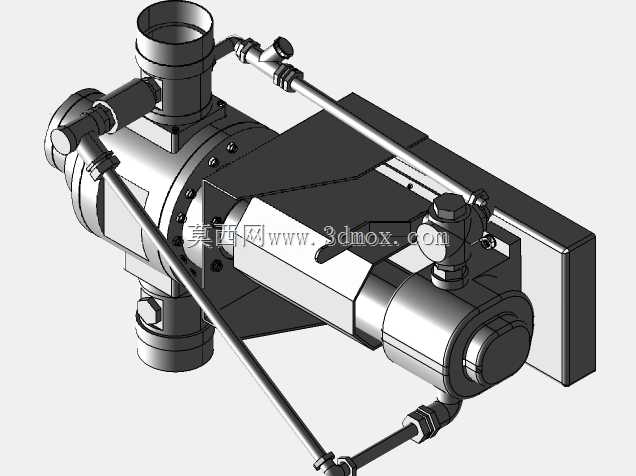

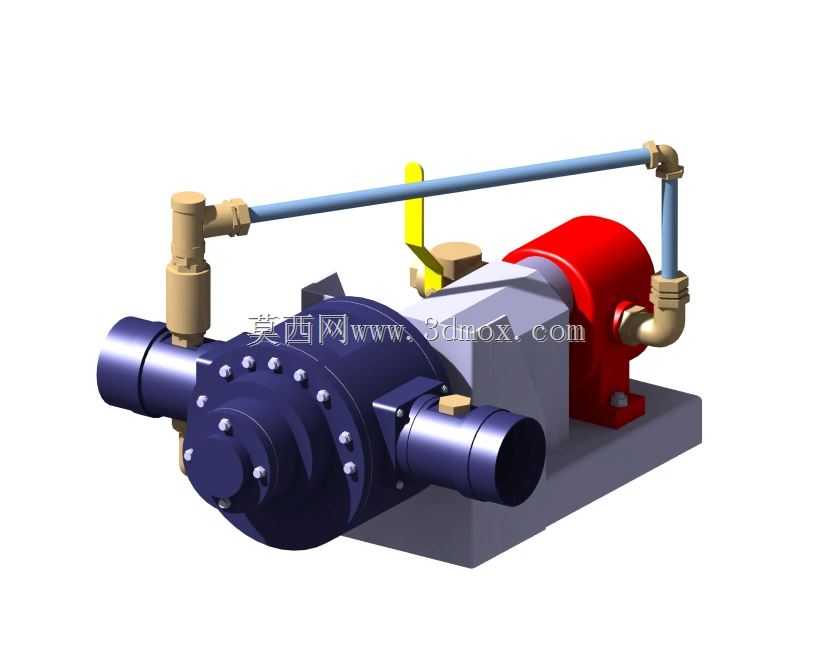

　　在固定式泡沫灭火系统的工程选型与现场安装环节，泡沫比例混合装置的结构合理性直接决定泡沫液的混合精度，进而影响低倍数泡沫灭火的实际效能，这款环泵式结构的混合装置，是目前国内油库储罐区、石化装置区、地下车库等场所应用最广泛的泡沫液供给核心部件。从结构设计逻辑来看，该装置采用卧式集成布局，将压力水引入段、泡沫液吸入段、混合腔输出段、压力平衡管路整合在同一安装底座上，整体安装基准面为底座下平面，现场安装时只需保证底座水平度偏差不超过千分之二，即可满足进出口管路的对中要求，无需额外制作复杂的安装支架，适配多数消防泵房的预留安装空间。装置的核心混合段采用文丘里结构设计，当压力水流经收缩段时流速提升形成负压区，

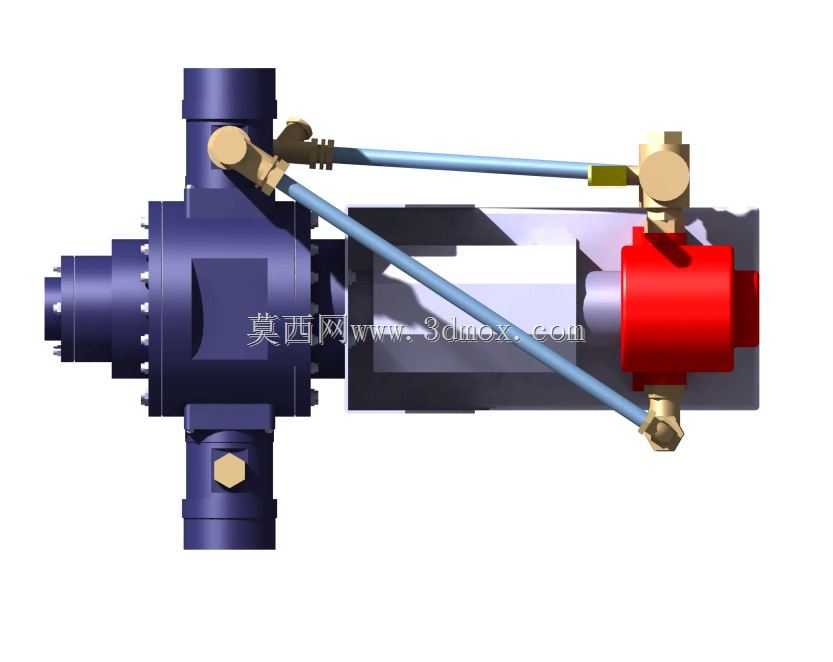

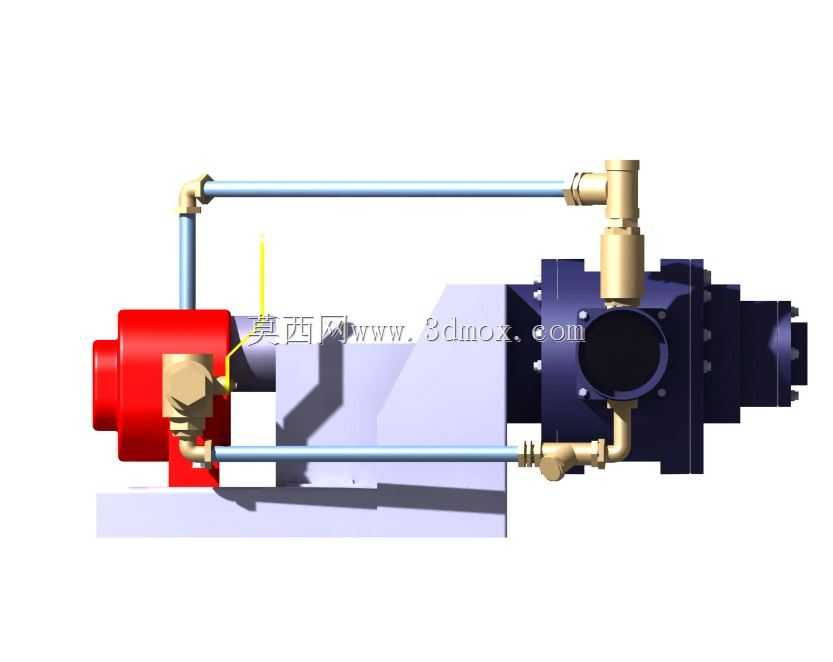

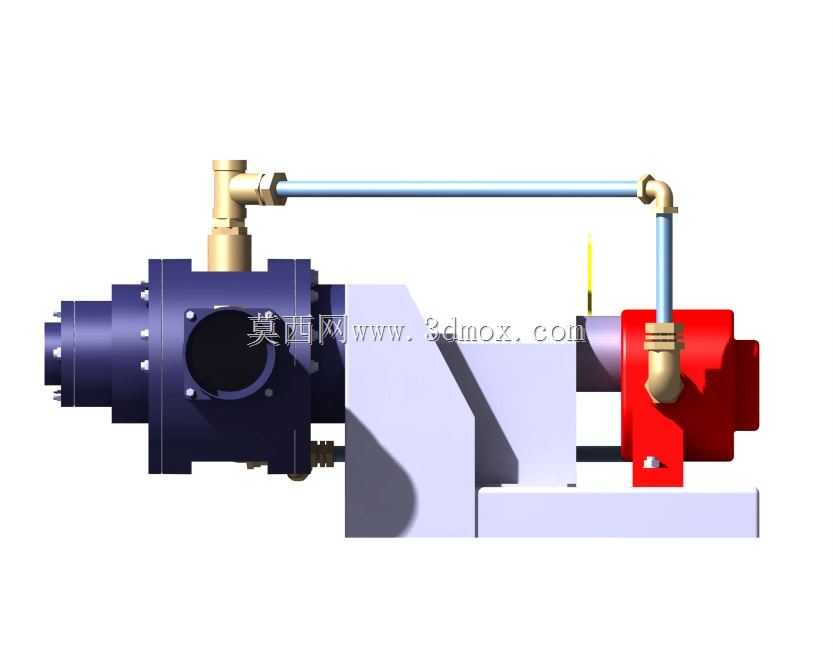

　　通过独立的泡沫液吸入管路将储罐内的3%型水成膜泡沫液按固定比例吸入，与压力水在扩散段充分紊流混合后输出至泡沫产生器、泡沫炮等终端设备，整个混合过程无需额外动力驱动，完全依靠水流自身的压力差完成泡沫液的定量吸入，结构可靠性远高于电控式比例混合装置，适合长期无人值守的消防站点使用。从安装边界来看，装置的进水口与出水口采用同轴法兰连接结构，进出口公称通径匹配常用的DN100消防管路，两侧的压力平衡支管采用卡套式黄铜接头连接，现场配管时可根据泵房实际走向调整支管角度，无需额外定制异型管件；装置左侧的红色端盖为泡沫液流量调节组件的检修口，日常维护时无需拆卸整体管路即可完成节流孔板的检查与更换，降低后期运维的拆装工作量。在实际工程应用中，

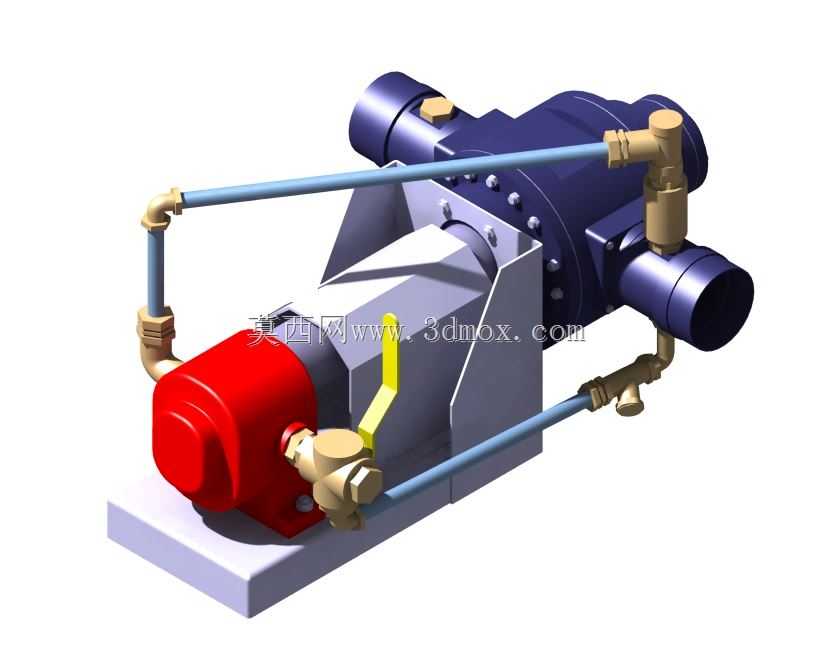

　　这类混合装置通常安装在消防水泵的出水管路与泡沫液储罐之间，进水端接消防泵压力水出口，吸液端插入泡沫液储罐液面以下，混合液出口接至防护区的泡沫分配管网，设计时需要保证装置的安装高度高于泡沫液储罐最低液面不超过1米，避免因吸液阻力过大导致混合比偏差超出规范允许的±0.5%范围。从结构细节来看，装置的混合腔主体采用铸钢材质做防腐处理，外部连接管路采用镀锌无缝钢管，接头部位采用黄铜锻压件，避免长期接触泡沫液与水出现锈蚀卡涩；底座采用钢板折弯焊接结构，预留四个地脚螺栓安装孔，孔位间距适配常用的消防泵组安装槽钢基础，现场安装时可直接与基础槽钢焊接固定或采用膨胀螺栓连接。不同于管线式负压比例混合器，这款装置的混合腔内部设置了导流叶片，

　　能够让泡沫液与压力水在短距离内完成充分混合，避免出现混合液浓度不均导致的泡沫发泡倍数不稳定问题；装置上设置的两处压力取样口，可在系统调试时分别接入压力表读取进水压力与吸液腔负压值，快速判断装置的工作状态是否处于设计区间，调试时只需调整吸液管路上的节流阀开度，即可将混合比稳定控制在3%的设计值，适配多数低倍数泡沫灭火系统的设计要求。在结构建模过程中，需要重点关注混合腔内部的收缩角与扩散角参数，通常收缩段锥角控制在21度左右、扩散段锥角控制在8度左右时，装置的压力损失最小且吸液精度最高，同时要保证吸液口的位置处于负压区的中心位置，避免因水流偏流导致吸液量波动；外部管路的折弯半径需要满足消防管路的最小弯曲半径要求，避免管路阻力过大影响吸液效果，接头部位的密封结构采用O型圈端面密封，建模时需要预留密封槽的安装尺寸，保证装配后无渗漏。
