工业散料分装接料支撑料斗结构

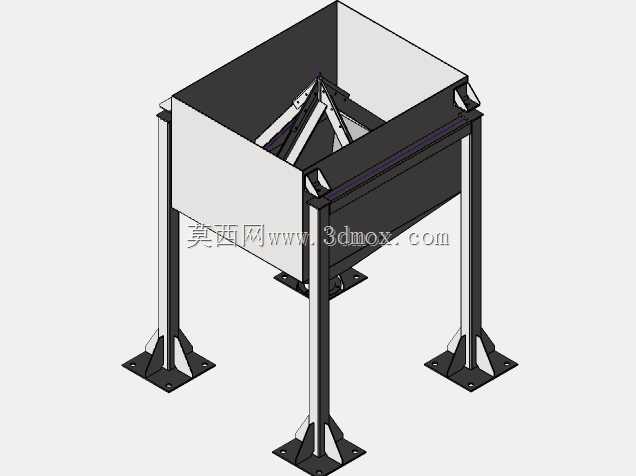

　　在散状物料包装生产的工位布局中，这类接料料斗结构常布置于包装线的进料端衔接位置，上方对接上游的计量出料设备，下方正对包装袋承接工位，主要承担散料的导流、暂存与定向落料功能，避免散料在装袋过程中出现撒漏、偏移落料点的问题，适配粮食、塑料粒子、小型五金件、粉状工业原料等多种流动性较好的散状物料装袋作业。从结构设计逻辑来看，整体采用方锥形料腔搭配四柱支撑的框架形式，料腔上部为敞口方形接料段，能够覆盖上游出料口的落料范围，减少物料飞溅溢出的可能，料腔内部设置的分流棱结构，可将下落的物料向两侧分流，避免物料集中冲击料斗下部出口造成的堵料问题，同时降低物料下落对包装袋的局部冲击，减少装袋过程中的粉尘扬起量。支撑腿采用等边角钢或矩形管焊接成型，

　　底部设置带安装孔的方形地脚板，可通过膨胀螺栓直接固定在车间混凝土地面，安装时需保证料斗上平面的水平度偏差不超过千分之二，避免落料时出现偏载导致料斗受力不均长期使用出现变形。料腔侧壁设置的外翻边结构，一方面用于加强料腔的整体刚性，减少薄钢板焊接料腔的侧壁变形量，另一方面可作为安装衔接位，用于固定防尘罩、挡料帘或者对接上游设备的出料软连接。在实际选型适配时，需根据上游设备的出料速度、单次装袋的物料重量调整料腔的容积，保证料斗内部暂存的物料量能够匹配单袋包装的容量需求，避免出现待料或者溢料的情况；支撑腿的高度需根据下方包装袋的高度、接料输送机的台面高度进行匹配，保证料斗下出口距离袋口的高度控制在150mm到200mm之间，

　　过高容易导致物料落料扬尘过大，过低则会影响包装袋的套袋操作。料腔内壁可根据物料的特性选择是否加装耐磨衬板，针对磨琢性较强的散料，加装3mm到5mm的耐磨钢板衬板能够大幅延长料斗的使用寿命，减少焊接结构的磨损漏料问题；针对易粘附的粉状物料，可将内壁做抛光处理或者加装超高分子量聚乙烯衬板，降低物料粘附挂壁的概率，减少换料时的清理工作量。整体结构全部采用焊接连接形式，制作时需保证各焊缝的密封性，避免粉状物料从焊缝缝隙漏出，支撑腿与料腔的连接位置需设置三角加强筋，提升整体结构的抗冲击载荷能力，即使满料状态下也能保证结构稳定性，不会出现晃动或者焊缝开裂的问题。
