四柱式冲压工装组件结构设计

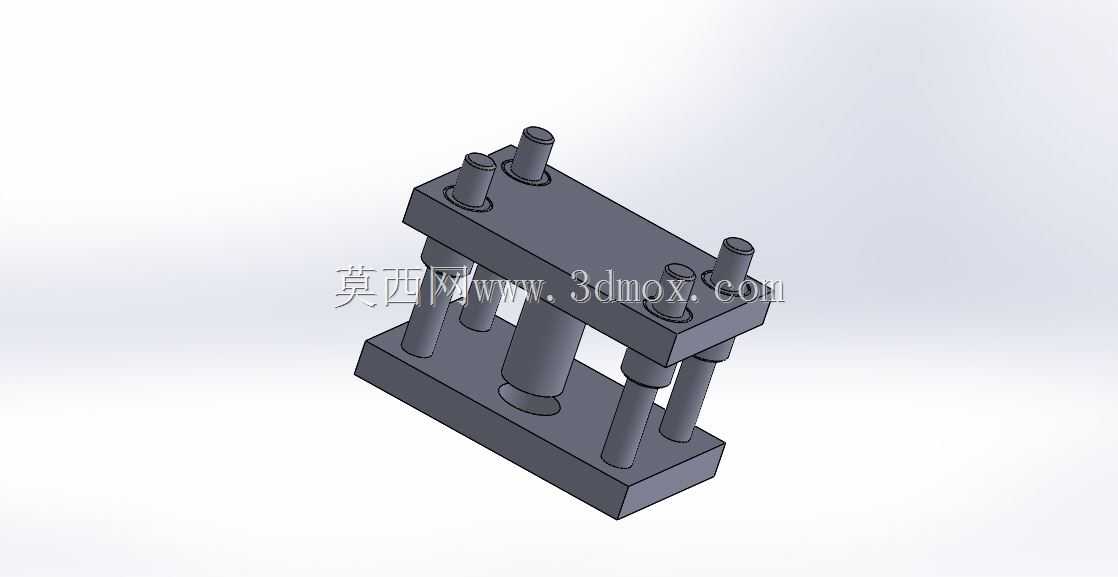

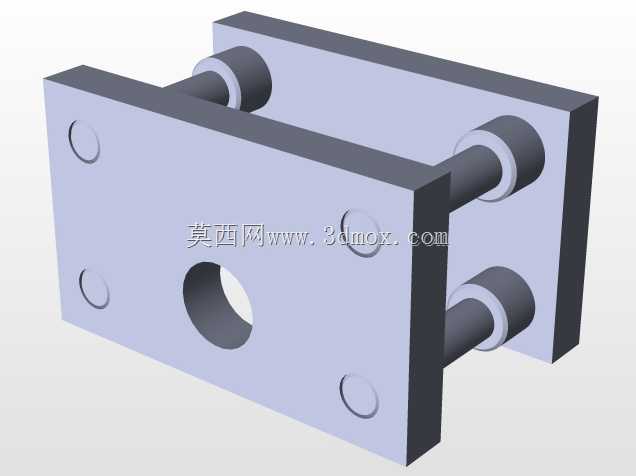

　　这套四柱导向的冲压工装组件，主要适配小吨位冲床的单机自动化冲压工位，常见于五金小零件的落料、浅拉伸、压印工序，在电子接插件、小型家电五金件的量产车间里，这类工装是替换简易单柱冲模的常用升级方案，能有效解决单柱冲压过程中滑块偏载带来的零件毛刺超差、模具刃口异常磨损问题。从结构设计逻辑来看，整套组件采用上下模座搭配四根独立导向导柱的布局，导柱沿模座四角对称分布，合模过程中导套先于凸凹模接触完成导向，能保证上下模的同轴度控制在0.02mm以内，完全满足薄料冲压的精度要求。上模座预留的模柄安装位，可直接适配市面常规机械式冲床的滑块安装孔，不需要额外加工转接法兰，下模座的沉头孔位按照标准T型槽间距设计，能直接通过压板固定在冲床工作台面上，

　　安装时不需要额外配做安装孔，大幅缩短工装换型的调试时间。功能层面，中间的主冲压柱承担主要的冲裁力传递，四根导柱除了导向作用外，还能承受冲压过程中产生的侧向力，避免凸模受侧向力发生崩刃，尤其是在冲压不对称轮廓的零件时，这种对称导向结构的抗偏载能力远优于双导柱结构。设计过程中特意将导柱的有效导向长度设置为大于凸模进入凹模的深度，保证开模状态下导柱仍有部分长度留在导套内，避免合模时出现导套与导柱对位错位的问题，同时导柱与导套的配合选用间隙配合，预留了合适的润滑脂存储间隙，日常维护只需要定期在导柱表面涂抹锂基脂就能保证长期顺畅运行。从安装边界来看，整套组件的闭合高度、开模行程都适配常规16吨到25吨开式冲床的参数范围，

　　不需要对冲床进行改造就能直接换装，模座的外形尺寸控制在小型冲床工作台的允许安装范围内，不会出现超出工作台边缘的固定隐患。在实际生产场景中，这类冲压工装组件既可以作为独立的冲压模架搭配定制的凸凹模使用，也可以作为自动化冲压线的工位级进模基础模架，适配机械手上下料的工位间距要求，上下模座的平面度经过精加工处理，安装凸凹模时不需要额外磨配基准面，能减少模具装配的钳工工作量。
