立式气动切割作业台结构设计方案

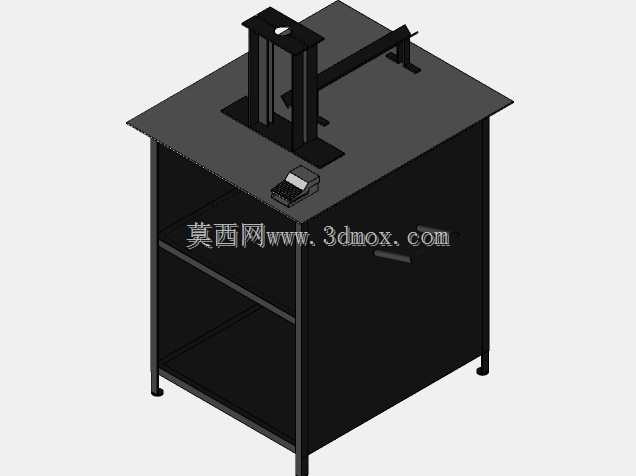

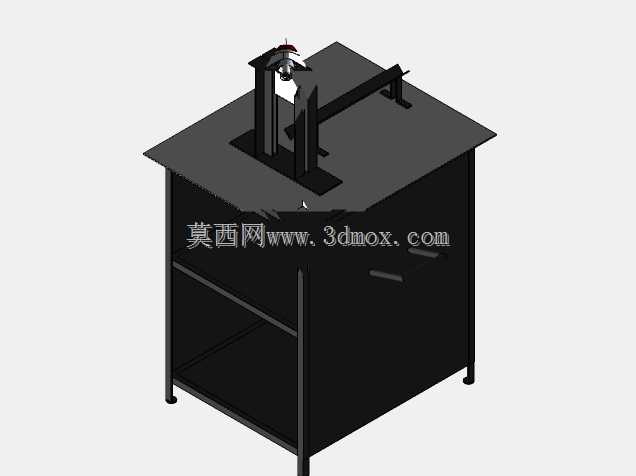

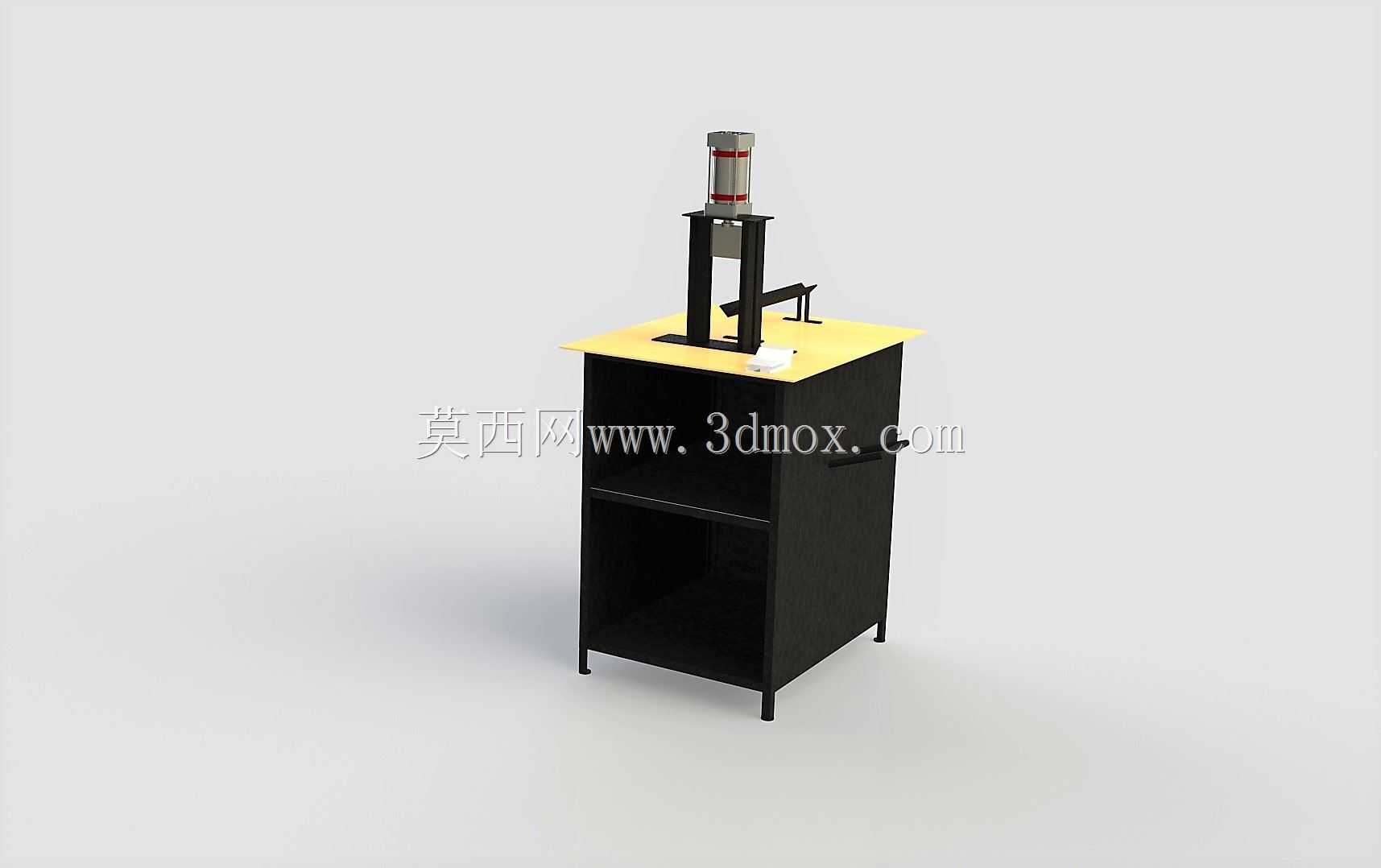

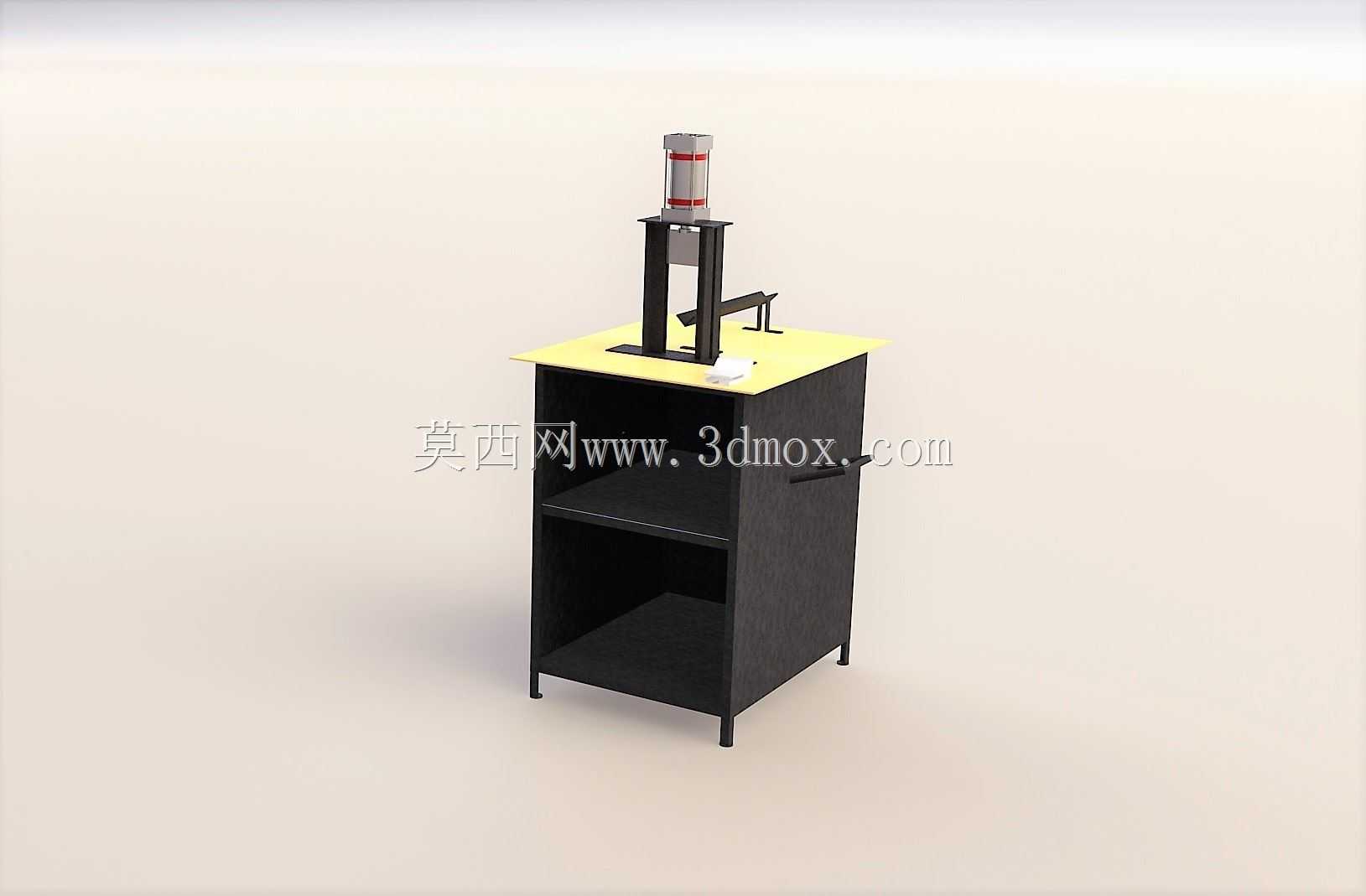

　　这款立式气动切割作业台，主要面向小型五金件、薄型非金属板材的定长裁切工序，常见于五金加工车间的小件下料工位、包装耗材裁切工位以及小型塑胶件的浇口去除环节，相比手动铡刀式裁切工具，它能大幅降低操作人员的手部施力强度，同时保证每次裁切的下压力度一致，避免手动操作时力度不均导致的切口毛边、裁切歪斜问题。设备整体采用立式柜式结构设计，底部为带储物隔层的支撑柜体，柜体底部设置四个可调支撑脚，可根据车间地面平整度调整设备水平度，避免长期受力不均导致的机架变形，柜体中间的开放式隔层可用于存放待加工工件、备用刀片以及日常维护工具，减少操作人员往返工具柜取件的无效动线。上部作业台面采用高密度耐磨板材制作，台面边缘做圆角钝化处理，避免操作人员磕碰受伤，

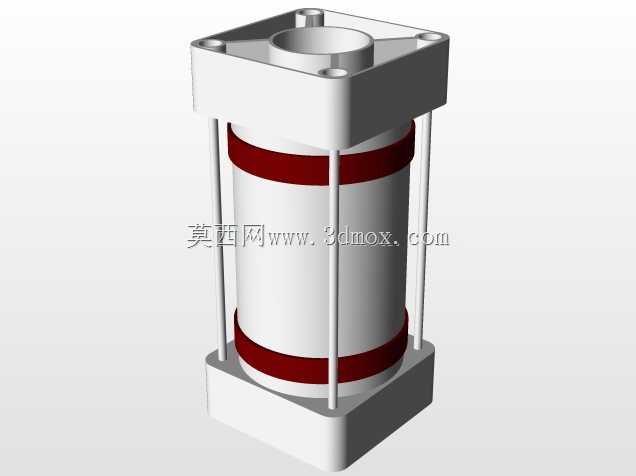

　　台面上预留了工件定位挡块的安装槽位，可根据不同裁切工件的尺寸要求快速更换定位工装，适配不同规格工件的定长裁切需求。切割执行单元采用垂直布置的气动活塞结构，压缩空气接入活塞腔后推动活塞杆垂直下行，带动端部固定的切割刀片完成裁切动作，活塞的行程限位通过机架上的可调螺栓实现，可根据待裁切工件的厚度调整刀片下行的极限位置，避免刀片过度下行磕碰到台面造成刃口损坏。导向机构采用双导柱平行布置结构，保证活塞杆下行过程中不会出现径向偏移，确保刀片始终垂直于作业台面，保证裁切切口的垂直度。气动控制回路设置在柜体侧部，采用手动扳阀作为控制开关，操作人员放置好工件后扳动阀门即可触发裁切动作，松开阀门后活塞自动复位，单次动作循环耗时不超过两秒，

　　可满足中小批量加工的节拍要求。设备整体安装边界控制在0.8米见方以内，高度约1.2米，适配大多数车间的标准工位布局，不需要额外做地基固定，放置在平整地面调整好支撑脚即可投入使用，气源接口采用车间通用的快插接头，可直接接入厂区现有压缩空气管路，不需要额外配置增压设备，常规0.5-0.7MPa的车间气源压力即可满足设备的裁切力要求。刀片固定位置采用快拆式压板结构，更换刀片时只需要松开两个固定螺栓即可完成刀片拆卸，不需要拆解整个执行机构，日常维护十分便捷。机架的焊接位置都做了去应力处理，避免长期承受冲击载荷导致焊缝开裂，所有外露的气动管路都采用波纹管防护，避免裁切产生的碎屑飞溅划伤管路造成漏气。
