双工位瓶体密封压装作业工装结构

　　这套结构面向日化、医药包装产线的瓶身密封工序设计，主要解决小规格圆柱瓶体的密封件压装一致性问题，适配产线中连续送料后的单工位节拍补压、双工位同步作业需求，可直接集成到现有包装流水线的侧装工位，不需要对原有输送线体做大规模改造。从现场使用场景来看，这类工装常布置在灌装机下游、贴标机上游的工位段，承接完成灌装后的瓶体，对瓶口的密封塞、防盗环组件进行精准压合，避免后续输送过程中出现漏液、密封件脱落的问题，尤其适配小容量气雾瓶、试剂瓶的密封作业，单组工装可覆盖直径30mm到60mm、高度100mm到220mm的常规圆柱瓶型，更换对应定位块即可快速切换生产规格，换型时间控制在10分钟以内，符合中小批量多规格包装产线的柔性生产要求。

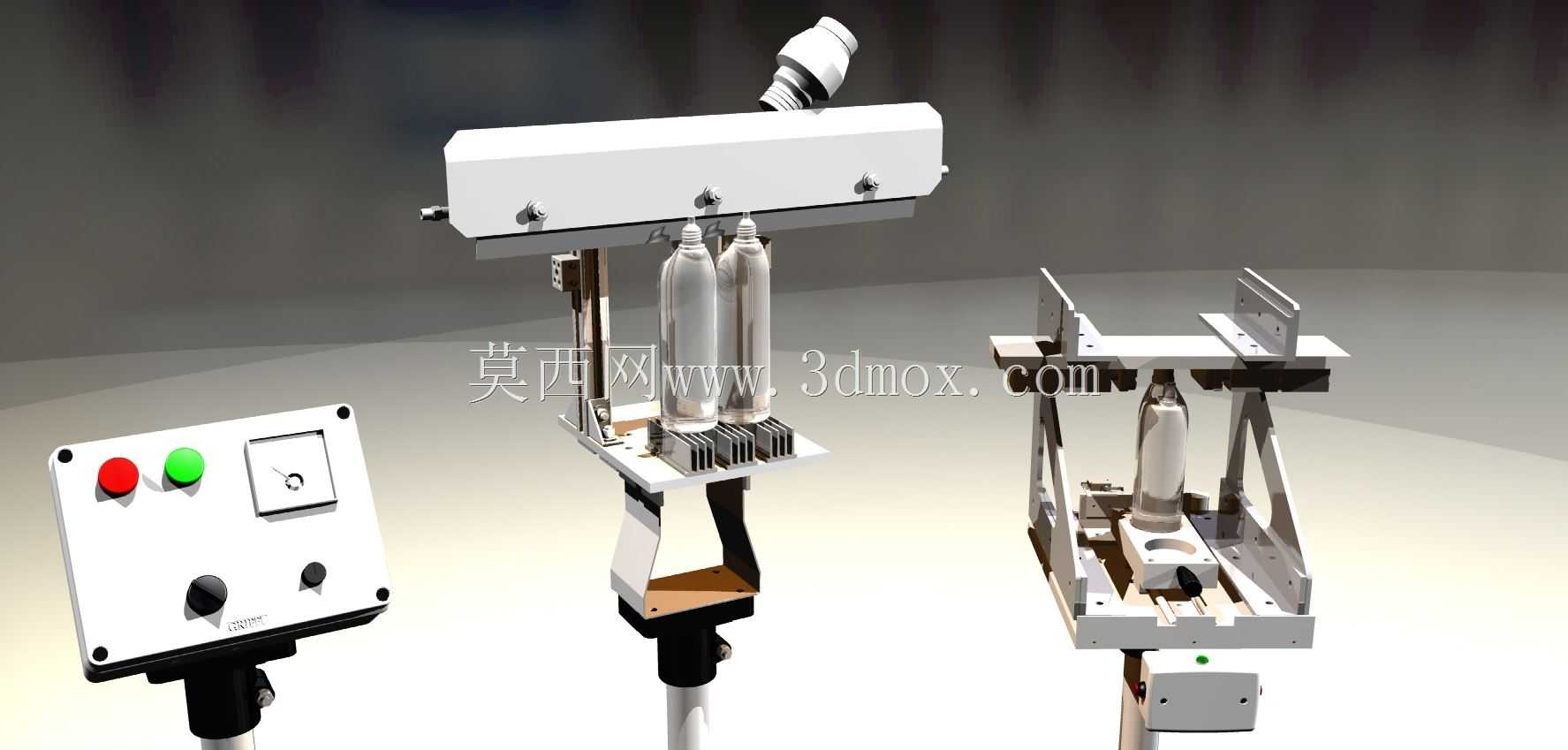

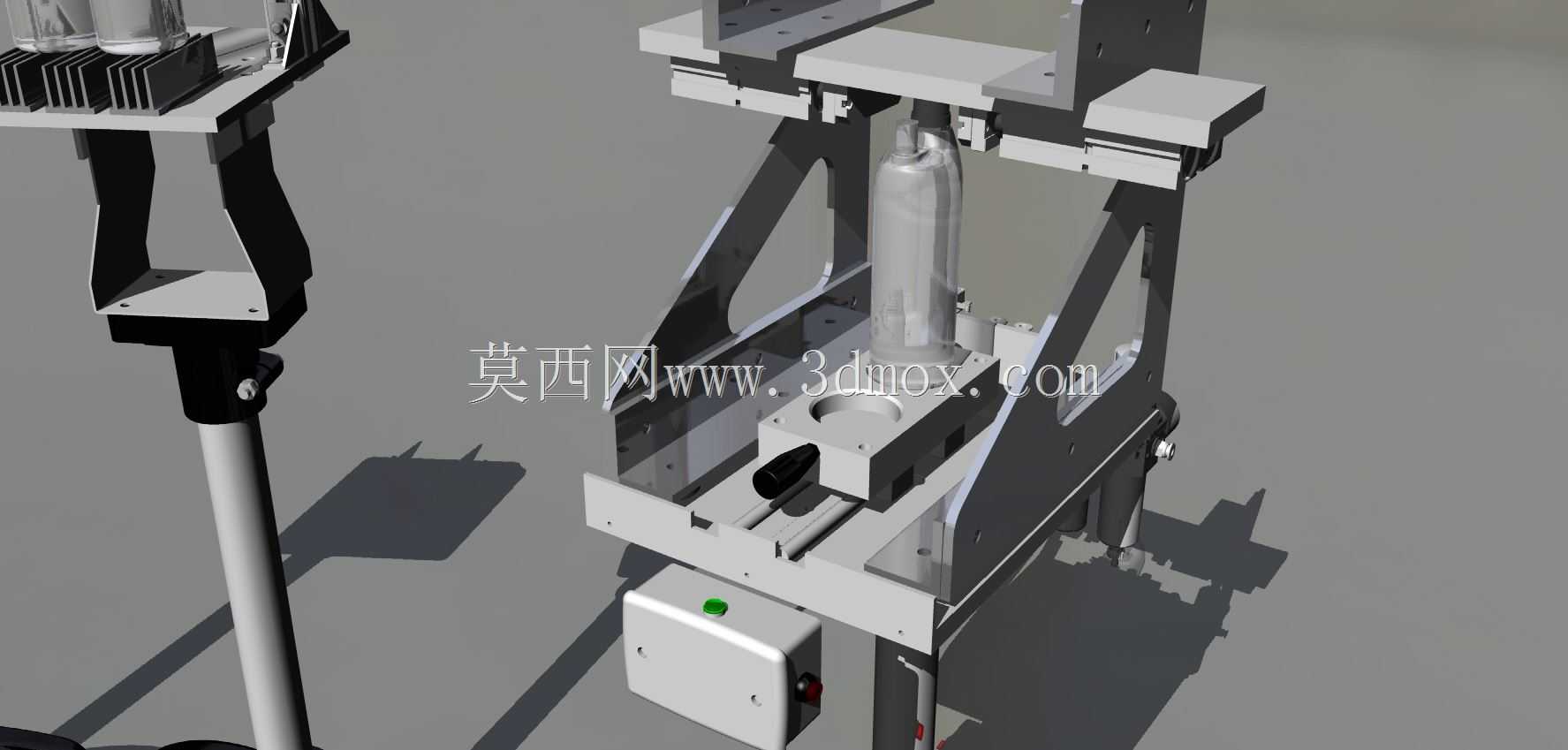

　　结构设计上采用双工位并行布局，两个独立的压装单元共用一套安装基准板，可同时完成两个瓶体的密封压合作业，也可单工位独立运行，当其中一个工位做维护、换型调整时，另一个工位可保持低速运行，避免整条产线停摆。每个压装单元的底部设置弹性定位夹具，夹具内侧贴附聚氨酯缓冲垫，既可以保证瓶体夹持时的对中度，控制夹持同轴度在0.2mm以内，也能避免刚性夹持对瓶身表面造成划伤、压痕，适配铝制、塑料类易刮伤瓶体的加工需求。压装执行端采用直线导向结构，搭配可调行程的压头，压头的下压行程可根据瓶体高度、密封件压入深度做无级调节，行程调节范围0到80mm，压装力可通过配套的调压组件做0到200N的区间调整，针对不同材质的密封件、瓶体匹配对应的压装参数，避免压装力过大导致瓶体变形、密封件压溃，或是压装力不足导致密封不到位的问题。

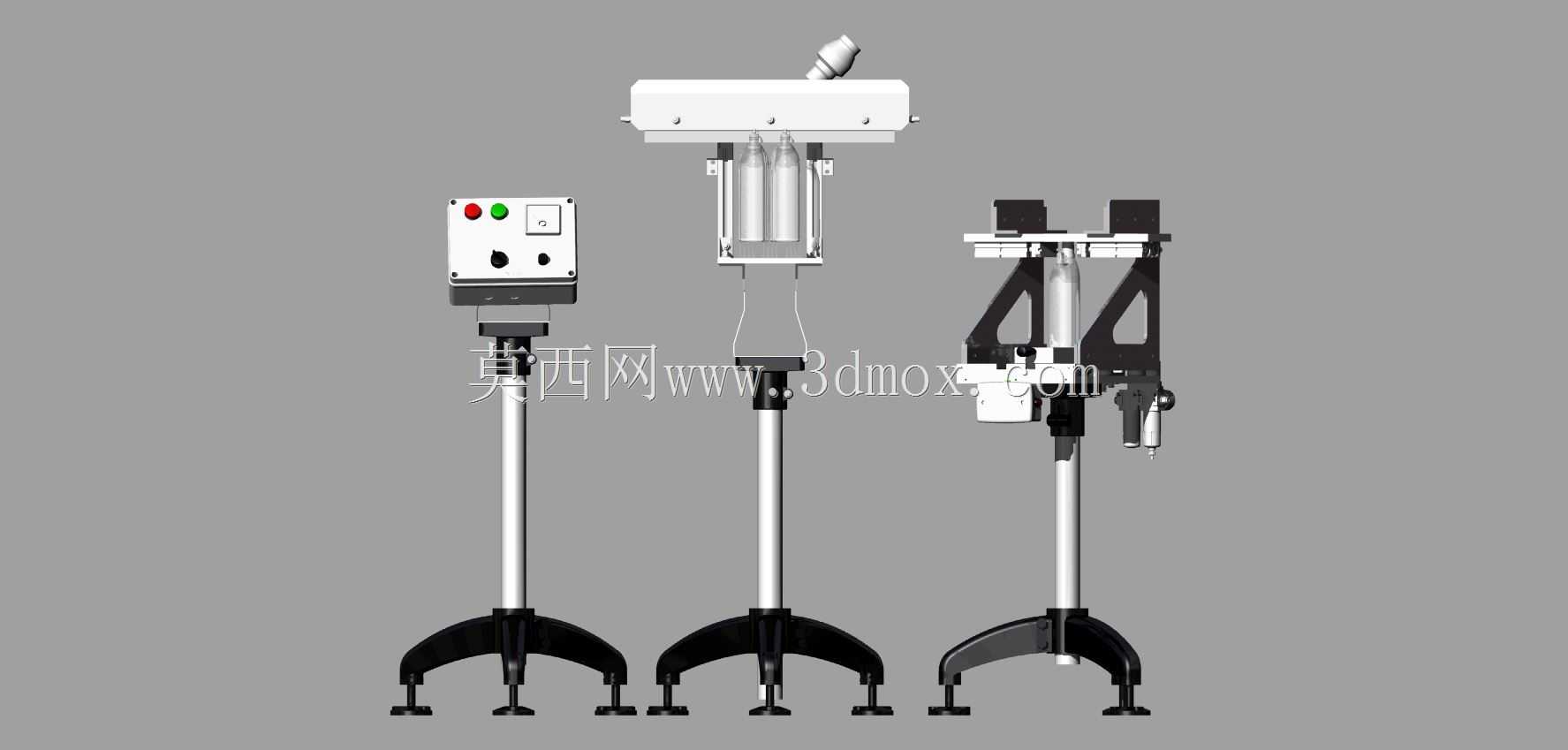

　　配套的独立控制盒采用壁挂式安装设计，可固定在工装侧方的设备机架上，控制盒上设置启动按钮、急停按钮、状态指示灯、手动/自动切换旋钮，操作人员既可以通过自动模式配合产线信号实现连续压合作业，也可以切换到手动模式完成单步调试、试生产作业，控制盒的接线采用快插接口设计，整体拆装不需要做复杂的接线作业，方便后期的维护更换。整个工装的安装基准采用标准铝型材机架适配设计，底部安装孔位间距符合常规包装线设备的安装尺寸标准，横向安装宽度控制在380mm，纵向深度260mm，整体高度（不含控制盒）420mm，安装时只需要在对应工位预留400*300mm的安装平面即可，不需要额外搭建过高的支撑结构，设备上方预留的走线空间可直接对接产线的气源、信号线路，整体布线可沿设备支架侧边隐藏，避免生产过程中管线剐蹭瓶体、干扰操作人员作业。

　　从设计细节来看，压装单元的导向部位采用自润滑衬套，长期运行不需要频繁加注润滑油，避免油污滴落污染瓶体，符合食品、医药包装领域的卫生要求；所有与瓶体接触的零部件都采用圆角过渡设计，没有尖锐棱角，减少生产过程中操作人员磕碰、瓶体刮伤的风险；压头部位设置压力过载保护结构，当压装力超过设定阈值时会自动回退并触发报警，避免异常压装损坏工件或设备。这套结构的三维建模过程中，所有运动部件都做了干涉检查，模拟了满行程下压、夹具开合的全流程动作，确认各部件在极限位置也不会出现运动卡滞、结构干涉的问题，同时预留了传感器安装位，后期可加装到位检测传感器、压力传感器，实现压装过程的全参数监控，对接产线的MES系统做生产数据追溯，满足数字化车间的升级需求。
