冲压工具组件结构设计方案

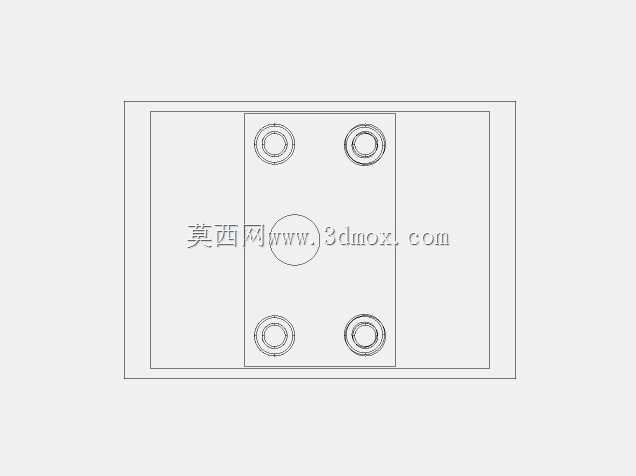

　　这套冲压工具组件主要面向薄板五金件的冲压加工工序场景，适配常规开式压力机的安装工位，可直接固定在压力机滑块与工作台面之间完成落料、浅成型类冲压作业。组件整体采用上下对合的板式结构，上模座与下模座均为矩形平板构型，四个角位对称布置安装沉孔，孔位同轴度公差控制在0.02mm以内，保证合模时上下模的精准对位，避免冲压过程中出现啃模、料边毛刺超差的问题。中间区域设置的定位环用于固定凸模安装座，可根据加工需求快速更换不同规格的凸模配件，无需整体拆卸模座，大幅缩短产线换型的调试时间。从实际应用角度出发，该组件的安装边界充分考虑了常规压力机的工作台T型槽间距，模座长宽尺寸适配多数16吨到63吨吨位的开式压力机安装要求，

　　无需额外加工过渡垫板即可完成装夹。设计过程中重点考量了冲压作业时的受力分布，模座厚度经过刚度校核，在满吨位冲压载荷下，模座平面变形量控制在0.05mm以内，保证冲压件的平面度与尺寸一致性。组件的导向结构采用内置式滑动导套配合导柱的方案，导柱布置在模座四角，合模过程中导柱先进入导套完成导向，再进行冲压动作，可有效承受冲压过程中的偏载力，避免凸模单边受力崩损。在日常生产场景中，这类冲压工具组件多用于小型五金连接件、家电金属配件、电子元器件金属外壳的批量冲压加工，相比一体式冲压模具，分体式的组件结构维护成本更低，当局部易损件出现磨损时，仅需更换对应配件即可恢复生产，不需要整体报废模架。设计时还预留了废料滑落的避让空间，

　　下模座中间区域对应凸模的位置设置落料孔，冲压完成的成品或废料可直接通过落料孔进入下方收料槽，无需人工手动清理模面，提升连续冲压作业的安全性与生产效率。模座表面采用调质处理，硬度达到HB220-250，兼顾刚性与韧性，长期承受冲击载荷不会出现开裂变形问题，安装沉孔位置做了倒角处理，避免安装螺栓时出现应力集中导致孔位开裂的情况。
