圆形工件圆周钻孔分度夹具结构

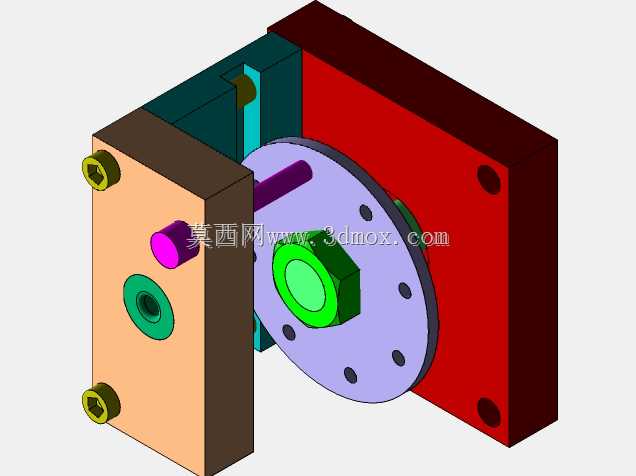

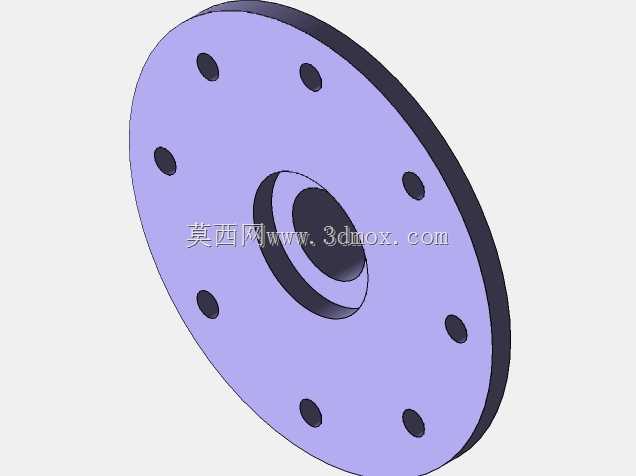

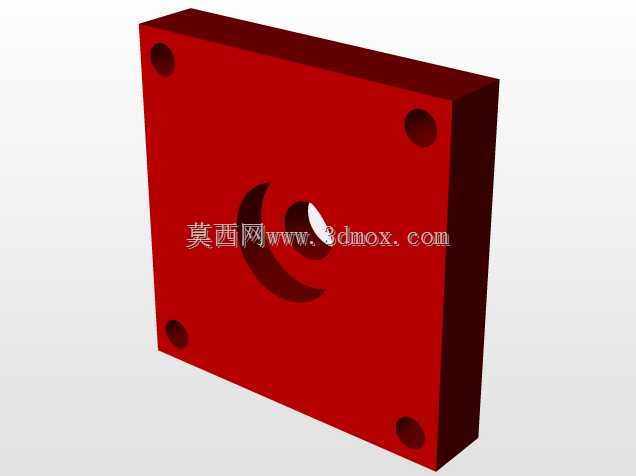

　　在盘类、套类圆形零部件的圆周孔系加工场景中，常规划线找正的装夹方式效率低、孔位角度误差难以控制，这款分度夹具正是针对这类加工痛点设计的机加工装夹结构，可直接适配立式钻床、摇臂钻床的工作台安装，也可搭配小型动力头用于专机生产线的单工位钻孔工序。整套夹具采用立式安装布局，后侧的厚安装板作为整个结构的承载基座，板上预留的沉头安装孔可直接通过T型螺栓固定在机床工作台面上，安装时需保证夹具回转轴线与钻床主轴轴线垂直，避免钻孔出现偏斜。前侧的定位法兰盘是工件装夹的核心定位部件，法兰端面的定位止口可根据待加工工件的内孔或外圆尺寸做适配更换，法兰盘沿圆周方向均匀分布的分度定位孔，可匹配不同等分要求的孔系加工，比如6等分、8等分、12等分的圆周孔，

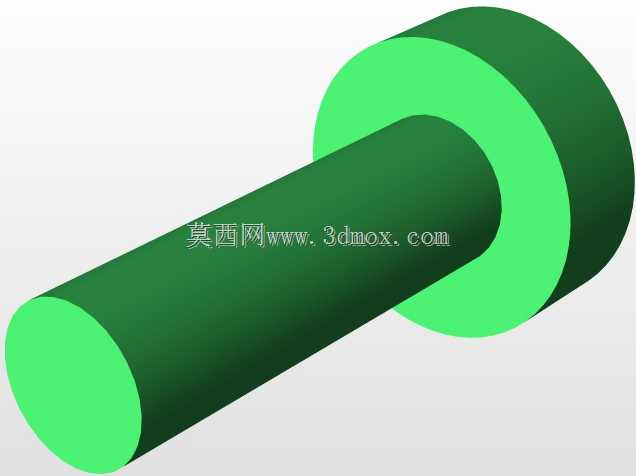

　　只要更换对应孔距的分度盘即可实现不同分度需求，无需重新制作整套夹具。夹具左侧的锁紧与插销组件集成了分度定位与工件锁紧功能，分度时拔出定位插销，转动前端的装夹法兰带动工件同步回转，待转到对应孔位后插销嵌入分度盘的定位孔内完成角度定位，随后操作锁紧机构将法兰盘锁死，避免钻孔过程中工件出现窜动或角度偏移。整套结构的核心设计思路是将工件回转与分度定位集成在同一根回转轴上，减少了多级传动带来的间隙误差，回转轴采用滑动轴承配合的支撑结构，既能承受钻孔时的轴向切削力，也能保证回转过程的顺畅度，不会出现卡滞问题。从安装边界来看，夹具整体的横向、纵向尺寸都控制在普通台式钻床的工作台行程范围内，不需要额外拓展工作台空间，

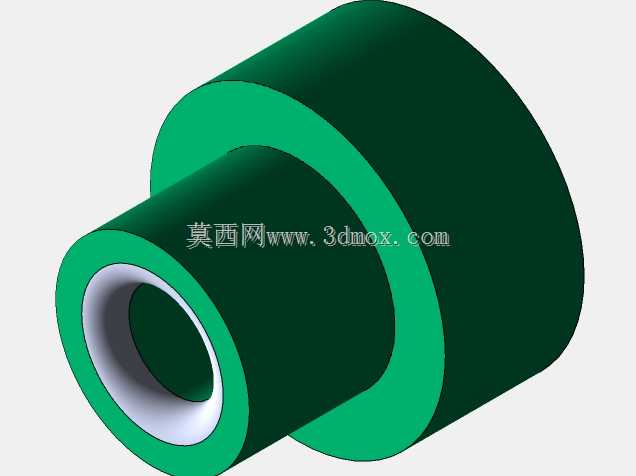

　　夹具前端的装夹区域预留了足够的钻头进给空间，加工时钻头不会与夹具本体发生干涉。实际使用时，操作人员只需完成一次工件装夹，就可以通过逐次分度完成所有圆周孔的钻孔加工，不需要每钻一个孔就重新拆装找正工件，大幅降低了重复装夹的辅助时间，同时分度插销的定位精度可以保证孔位的角度公差控制在±0.05°以内，完全满足普通机械零部件的圆周孔加工精度要求。夹具上的各个易损件，比如定位插销、分度套都设计成了可更换结构，长期使用出现磨损后只需更换对应配件即可，不需要整体报废夹具，有效降低了工装的长期使用成本。
