小型航模用活塞式发动机结构设计

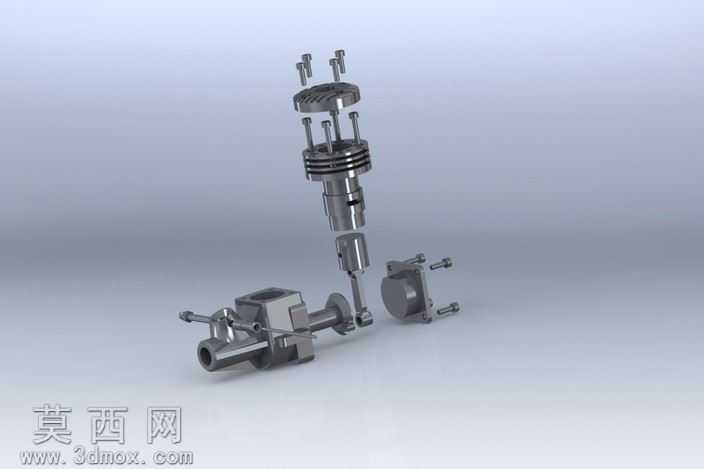

该作品为适配小型航模的活塞式发动机三维设计成果，整体建模过程围绕真实小型内燃机的工作逻辑展开，在三维建模阶段首先完成核心运动部件的参数化搭建：针对活塞组件，精准还原了活塞环槽、销孔的配合尺寸，通过拉伸、切除特征完成活塞本体建模，同步构建了配套的活塞销、气环零件，保证各部件装配间隙符合小型动力装置的公差要求。针对气缸组件，建模时还原了气缸外壁的散热鳍片结构，通过阵列特征快速生成等距分布的散热片，同时完成气缸内壁的光滑曲面处理，保证与活塞的配合面精度达标。曲轴与连杆部分采用草图绘制运动轨迹后生成实体的方式，还原了曲柄销与连杆大头的配合结构，同时对连杆小头与活塞销的连接位做了圆角强化处理，还原真实零件的应力优化设计。进气化油器与排气侧的附属组件，建模时拆分了节气门、油针、进气道等细分结构，每个零件都通过独立特征搭建，保证装配时各部件的相对位置准确。渲染阶段采用哑光金属材质覆盖主要金属结构件，对散热鳍片边缘做了轻微的倒角高光处理，背景采用渐变浅灰调突出机械结构本身，同时通过爆炸视图的呈现方式，将所有装配零件沿装配轴线拆分排布，清晰展示每个零件的外形与装配顺序。设计思路上兼顾了教学演示与实际参考价值，整体结构简化了不必要的复杂细节，保留了二冲程小型发动机的核心工作结构，既适合力学课程的原理演示使用，也能为航模动力改装的爱好者提供结构参考，所有零件的装配关系完全符合机械设计规范，不存在干涉问题，可直接用于装配动画制作、结构原理讲解等场景。
