射频同轴转接模块结构设计

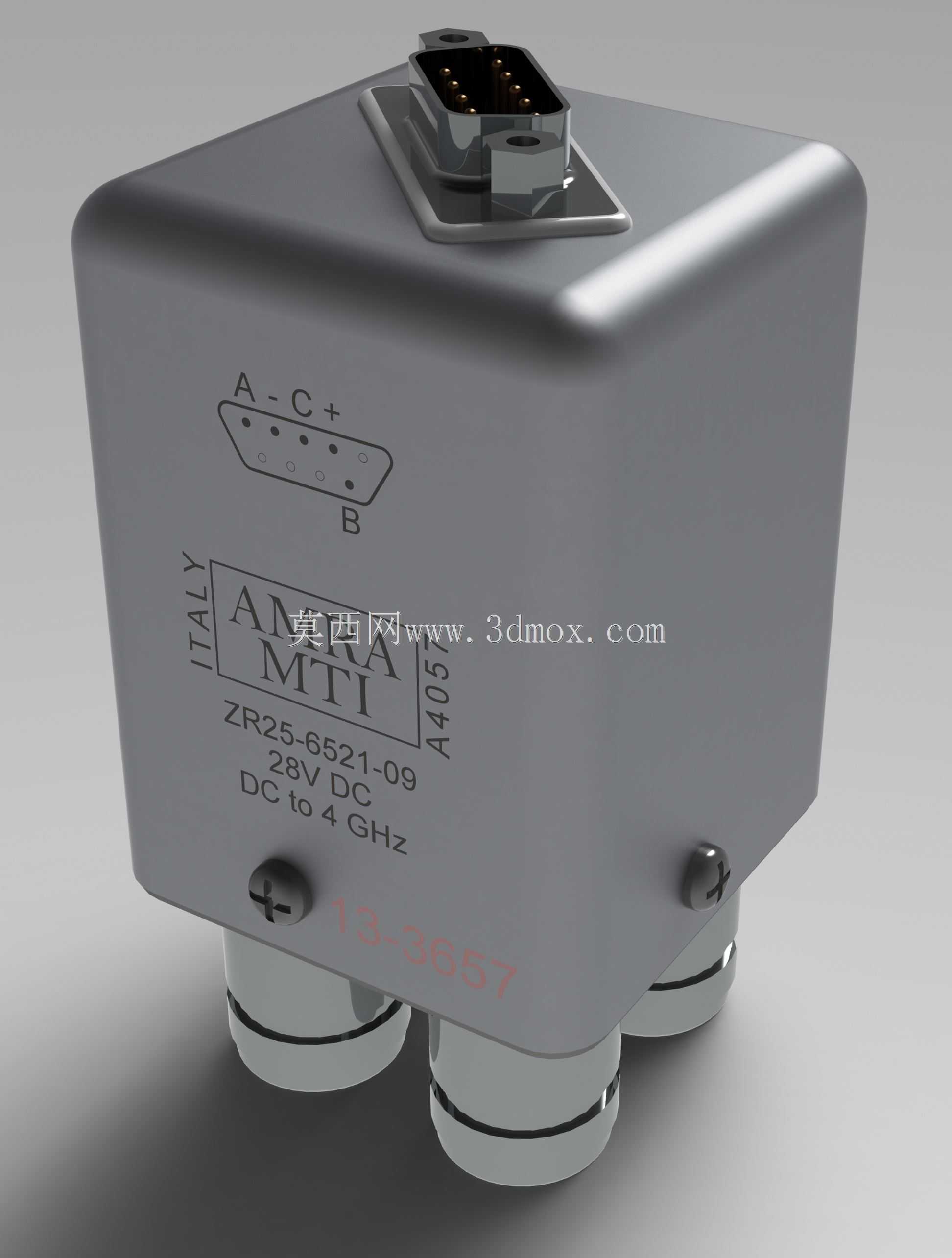

　　该射频同轴转接模块主要面向高频信号传输场景，常见于通信基站射频链路、测试测量设备信号通路、工业射频加热设备的信号转接环节，核心作用是实现多路线缆与上端射频接口的阻抗匹配连接，保障DC到4GHz频段内信号的低损耗传输，避免信号反射、串扰等影响链路性能的问题。从结构设计来看，整体采用方形金属壳体作为屏蔽主体，壳体材质优先选用防锈铝合金，表面做导电氧化处理，既能够保证足够的结构强度，抵御安装使用过程中的磕碰、挤压形变，又能实现良好的电磁屏蔽效果，隔绝外界电磁干扰对内部传输信号的影响，同时控制整体重量，适配机载、车载等对载荷有要求的安装场景。壳体正面蚀刻有接口标识，明确标注各引脚的极性定义，能够避免现场安装接线时出现极性接反的问题，

　　降低装配出错概率。上端采用标准快插式射频接口，接口底座与壳体通过嵌入式结构固定，配合密封胶圈实现接口处的防尘防水，适配户外基站、工业车间等存在粉尘、潮气的使用环境。下端设置三个同轴电缆接入端口，端口采用螺纹锁紧结构，接入线缆后可通过旋紧锁紧套实现线缆外屏蔽层与壳体的可靠导通，同时固定线缆位置，避免拉扯线缆导致内部芯线接触不良。设计过程中重点考量了内部传输路径的阻抗连续性，每一路信号通路从下端线缆接入端到上端接口的走线长度保持一致，通路周边预留足够的绝缘间隙，避免不同通路之间的信号串扰，壳体内部预留灌封腔，装配完成后可灌注导热绝缘胶，既可以固定内部芯线位置，提升抗振动性能，又能将通路工作产生的微量热量传导到金属壳体向外散出，

　　保障长时间工作下的性能稳定。安装边界方面，壳体整体为规整立方体，三个下端接口呈等距排布，接口中心距符合常规射频线缆的弯曲半径要求，接线后线缆不会出现过度弯折导致的驻波比升高问题；壳体侧面预留两个十字槽固定螺钉位，可通过螺钉直接将模块固定在设备安装面板上，安装孔位兼容行业通用的安装间距，无需额外定制转接支架即可直接替换同规格的传统转接模块。上端接口的凸起高度控制在合理范围，不会与周边安装的其他元件产生空间干涉，模块整体的边角做圆角过渡处理，避免装配过程中锐边划伤操作人员或线缆外皮。
