模具标准顶出元件顶销与顶针套筒结构

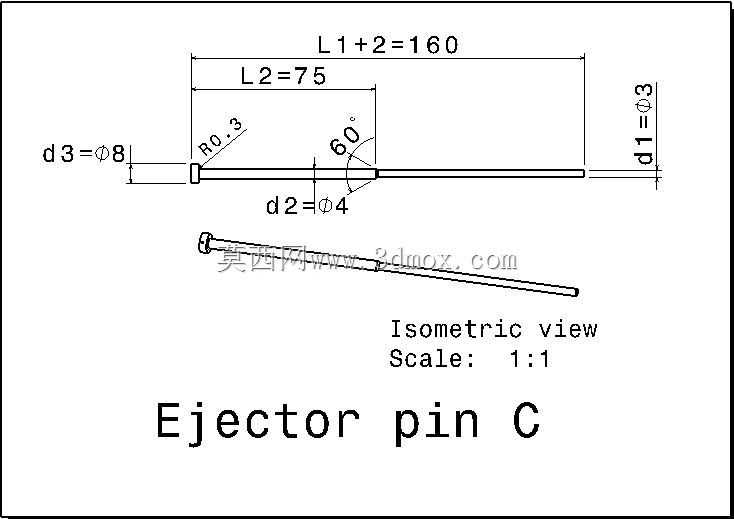

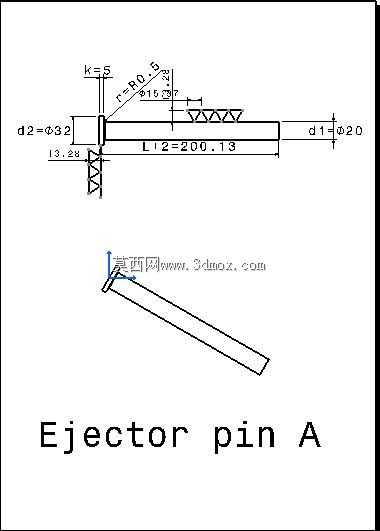

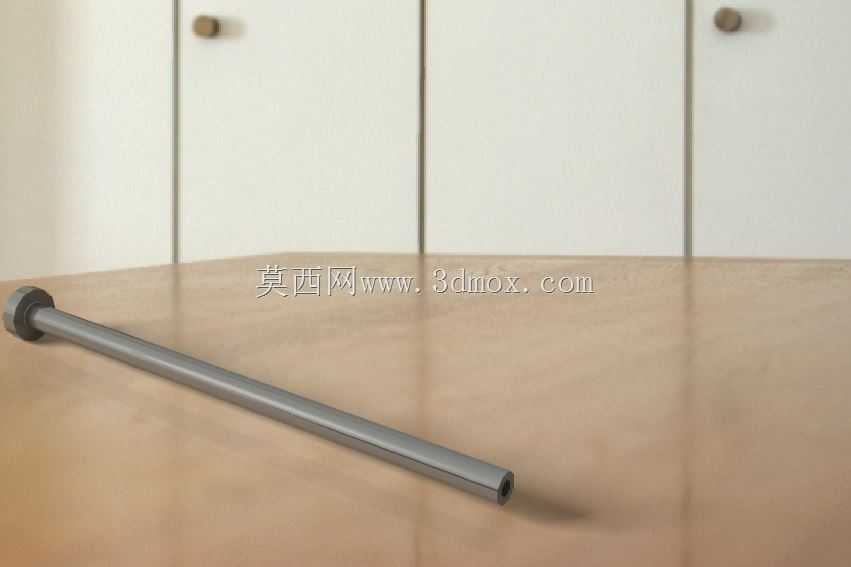

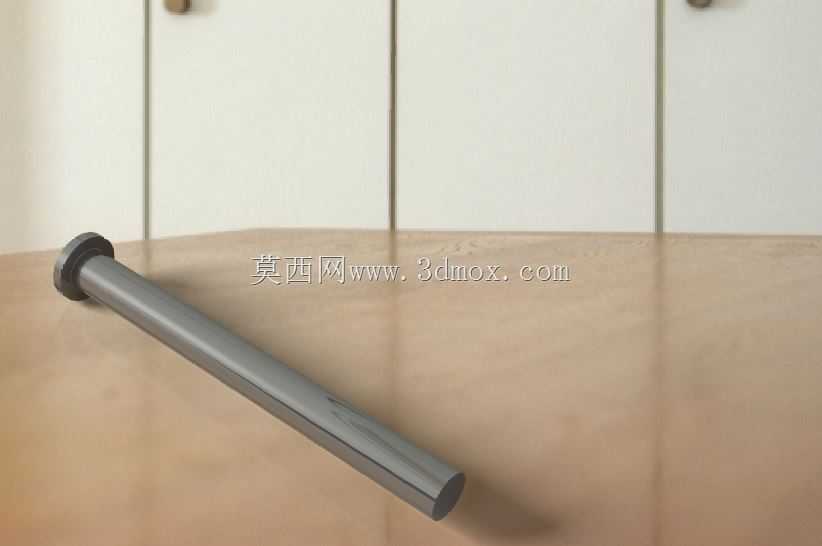

　　在注塑、冲压等模具的开模顶出工序中，顶销与顶针套筒是承担塑件或冲压件脱出动作的核心执行元件，直接决定制件脱模过程的受力均匀性与表面成型质量，是模具标准件体系里应用频次极高的基础零部件。日常模具设计工作中，这类标准件的选型与排布需要结合制件的结构形态、料厚、材料收缩特性综合考量，比如带深腔筋位的壳体类制件，需要在筋位末端对应布置小直径顶销，避免顶出时制件局部受力过大产生白印、顶穿缺陷；而筒状、带同轴内孔特征的制件，则更适合搭配顶针套筒使用，依托套筒的环形接触面分散顶出力，保证制件顶出过程中不发生偏斜、卡滞。从结构设计逻辑来看，顶销采用细长杆状结构，头部带定位轴肩，安装时嵌入模具顶针板的对应定位孔内，轴肩与顶针板沉台贴合实现轴向定位，

　　杆身穿过动模板、型芯的配合通孔，合模状态下顶销端面与型芯表面齐平，避免在制件表面留下凸起压痕；顶针套筒则为同轴套装结构，内部穿装固定在动模底板上的芯杆，套筒尾部与顶针板连接，顶出动作时套筒沿芯杆轴向滑动，环形端面作用在制件的孔位周边，实现平稳顶出。这类标准件的外形尺寸与安装边界有明确的通用规范，顶销的杆径公差通常控制在h6级别，与模板配合孔的间隙控制在0.01-0.02mm，既保证滑动顺畅无卡滞，又避免熔融料溢入配合间隙产生飞边；顶针套筒的内外径同轴度要求不超过0.005mm，端面与轴线的垂直度公差控制在0.01mm以内，防止顶出时出现偏磨、拉伤芯杆的问题。在实际模具装配调试环节，

　　顶销与顶针套筒的安装需要保证所有顶出元件的端面高度差不超过0.02mm，合模状态下顶销端面可根据制件材料特性预留0-0.01mm的预压量，避免反复开合模过程中顶销发生窜动；针对高温工程料成型工况，这类顶出元件还需要做氮化热处理，表面硬度达到HRC60以上，降低长期往复滑动的磨损量，延长模具的连续生产寿命。
