CATIA生成式钣金设备防护外壳结构设计

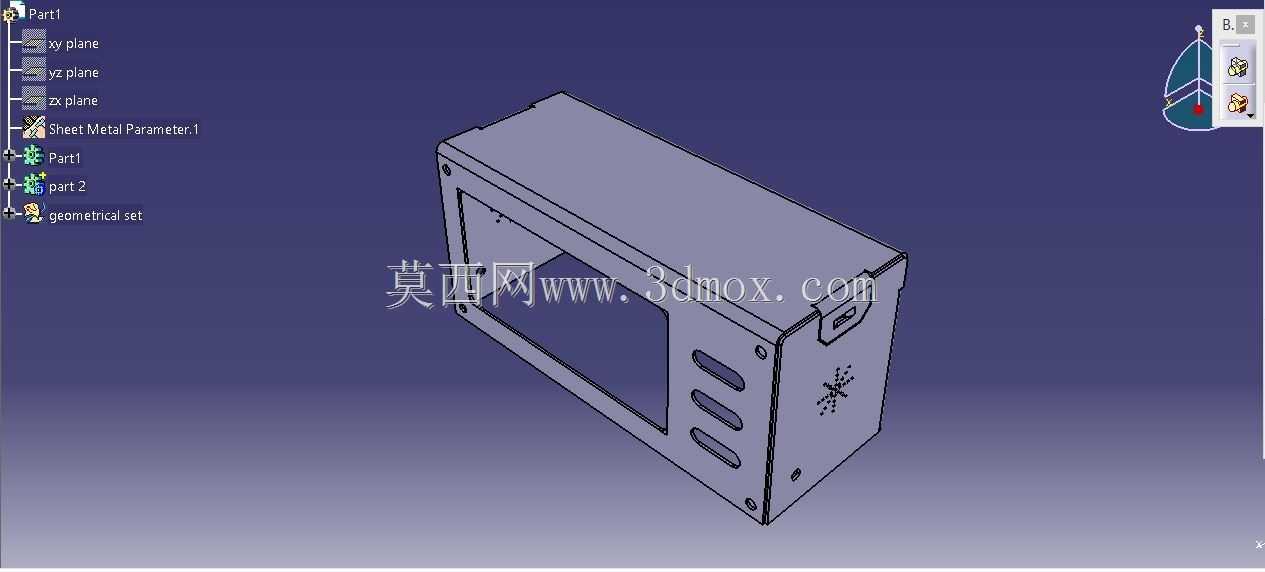

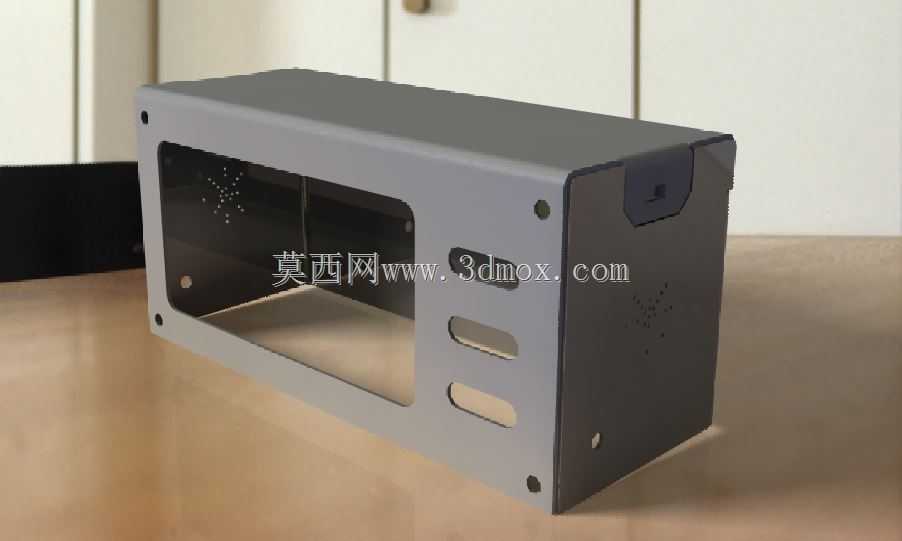

　　这款钣金壳体是面向工业电控类设备开发的防护承载结构，日常多应用在小型工控终端、桌面式检测仪器、嵌入式控制单元的外层防护场景，核心作用是为内部的电路板、功能模块、接线端子提供物理防护，隔绝车间环境里的粉尘、切削液飞溅，同时规避操作人员误触内部带电部件的风险，也能为设备提供规整的安装承载基准。从结构设计逻辑来看，整个壳体采用单块钣金折弯成型的主体思路，减少了多块板材拼接带来的接缝误差与焊接工作量，相邻折弯边的连接位预留了自攻螺丝安装孔位，装配时不需要额外做焊接工序，现场组装效率更高，后期维护拆解也更便捷。正面区域预留了大面积的可视化开窗位，这个位置可以嵌入亚克力透明面板或者触控显示屏，既可以观察内部模块的运行指示灯状态，

　　也能直接适配触控交互的操作需求，不需要额外在壳体上二次加工操作窗口。开窗下方设计了三个长条形的通风散热槽，槽孔的排布方向顺着壳体内部空气对流的路径，能够在不额外加装散热风扇的前提下，利用冷热空气自然循环带走内部电路板工作产生的热量，槽孔的宽度做了收窄处理，避免大尺寸的金属碎屑、杂物从槽位掉入壳体内部造成电路短路。壳体的侧端面预留了多组密集的小孔阵列，这些孔位一部分是用于内部元器件的接线走线，另一部分是辅助散热的通风孔，同时侧端面的边角位置做了内凹的定位卡槽，装配端盖的时候可以直接卡入定位，不需要额外做对位调整，能有效降低装配时的对位误差。壳体四个边角的位置都预留了沉头安装孔，既可以通过螺丝把壳体固定在设备安装支架上，

　　也可以作为壳体上下盖的连接孔位，沉头设计能够让螺丝安装后和壳体外表面保持齐平，不会突出外表面造成剐蹭，也能让壳体整体外观更规整。在折弯工艺的处理上，所有折弯边都预留了合理的折弯止裂槽，避免钣金折弯过程中出现边角撕裂的问题，折弯内R角匹配常规钣金加工的刀具参数，不需要定制特殊刀具就能完成加工，能够有效降低生产环节的工艺成本。壳体的内部空间做了分区规划，靠近侧端通风孔的位置预留了电源模块的安装位，靠近正面开窗的位置预留了主控板与显示模块的安装位，不同功能区域之间预留了足够的走线间隙，避免线束挤压造成的绝缘层破损。从安装边界来看，壳体的整体外形方正，没有外凸的结构件，能够直接嵌入到标准的桌面设备安装槽位，

　　也可以通过壁挂支架固定在墙面或者设备机架上，安装适配性较强。整个壳体的钣金厚度选用常规的冷轧钢板规格，兼顾结构强度与轻量化需求，表面可以根据使用场景做喷塑、镀锌等不同的表面处理，适配不同工业场景的防腐蚀、防静电需求。
