工业用支撑承载类钢制焊接框架结构

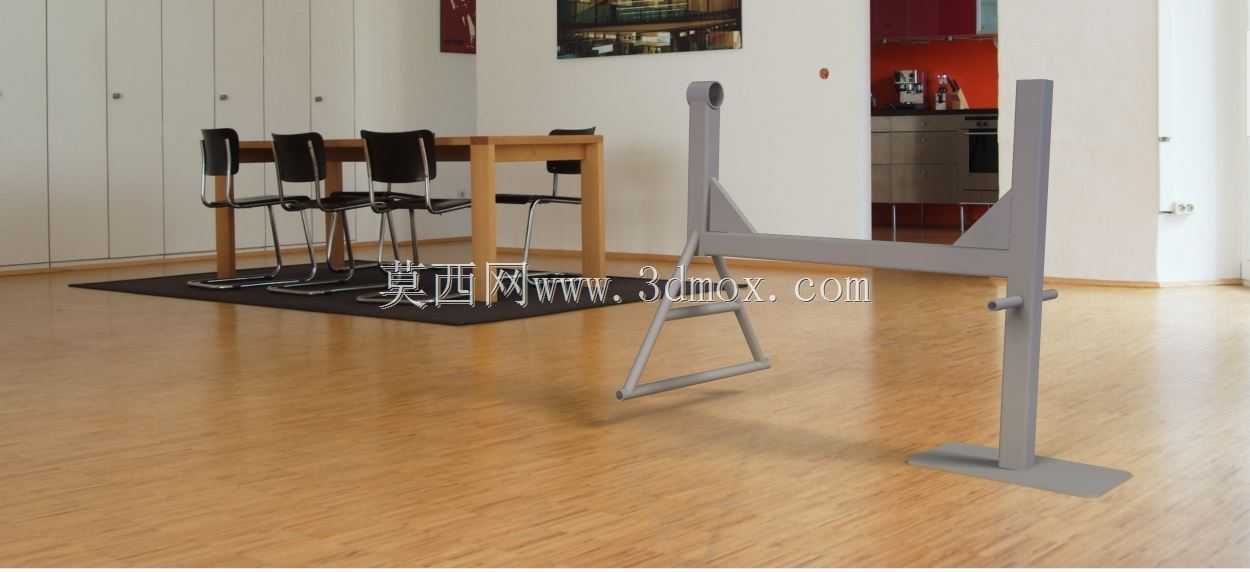

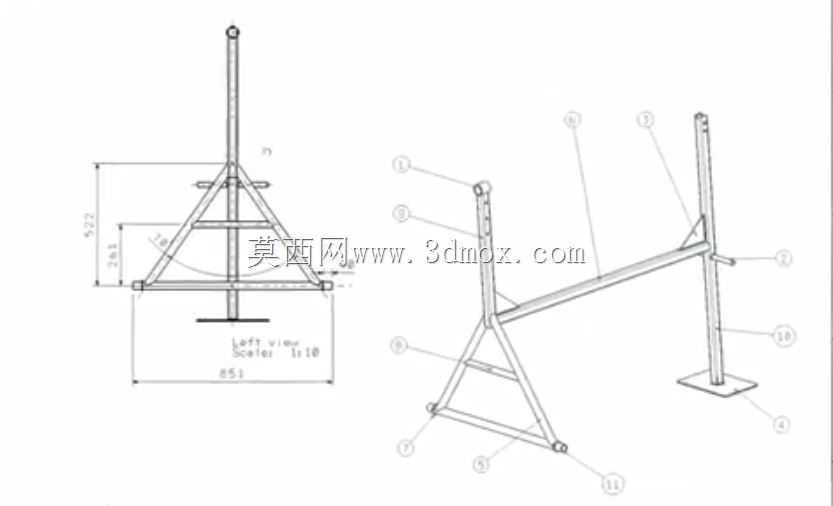

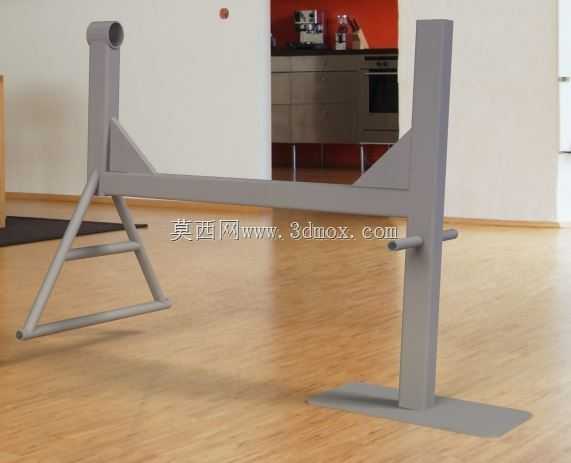

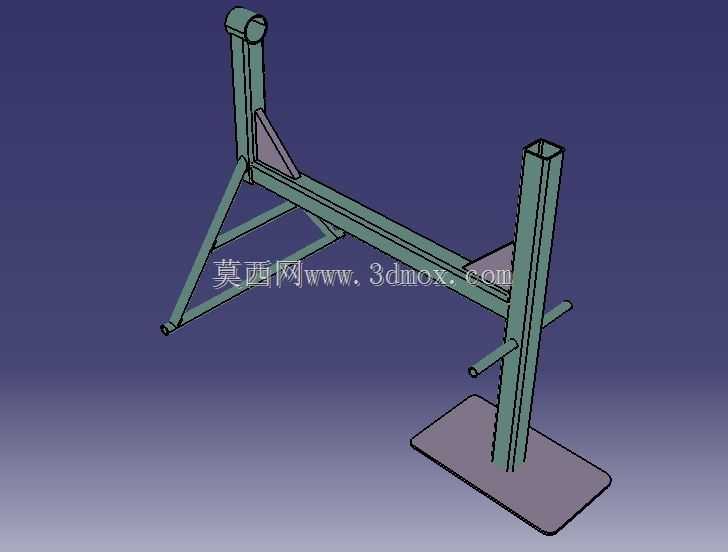

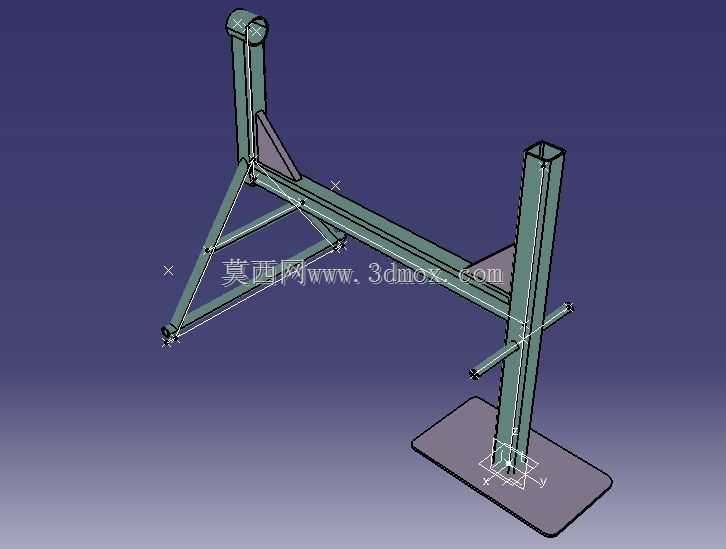

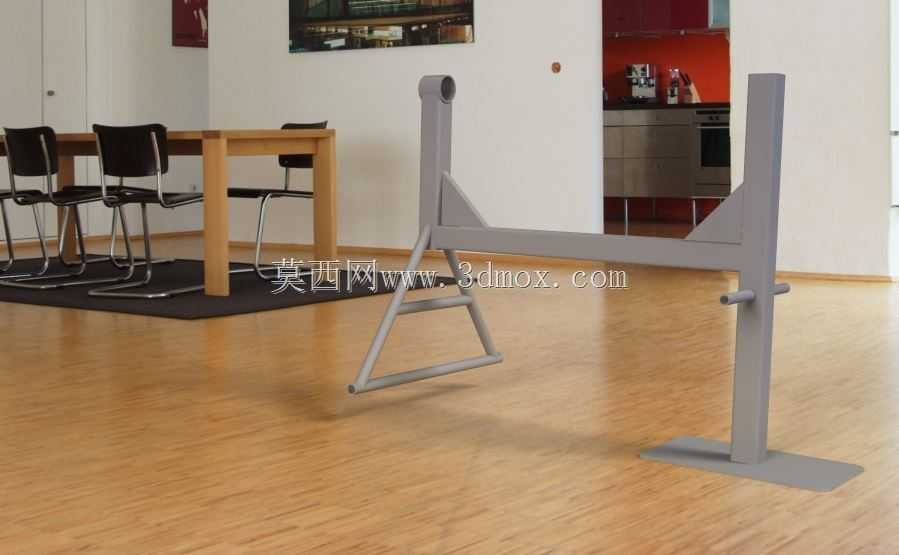

　　这类钢制焊接框架多应用在车间工位承载、轻型工装挂载、小型设备基座支撑场景中，日常生产里常作为独立承载单元，搭配不同的功能附件完成工件临时承托、作业工位辅助支撑、轻型加工设备的底部架高固定等工作。从结构设计逻辑来看，整体采用左右对称的立柱承载形式，底部设置整块平钢板作为安装基面，无需额外浇筑混凝土基础，直接放置在硬化车间地面即可完成布设，安装边界可适配多数常规生产工位的地面尺寸，不会占用过多通行与操作空间。两侧立柱与底部承板之间加焊三角形加强筋板，抵消单侧挂载带来的倾覆力矩，避免长期受载后立柱与底板连接位置出现焊缝开裂、结构变形的问题。左侧框架延伸出梯状辅助支撑结构，可作为小型工件的临时放置位，也能挂载作业常用的轻型工具挂架，

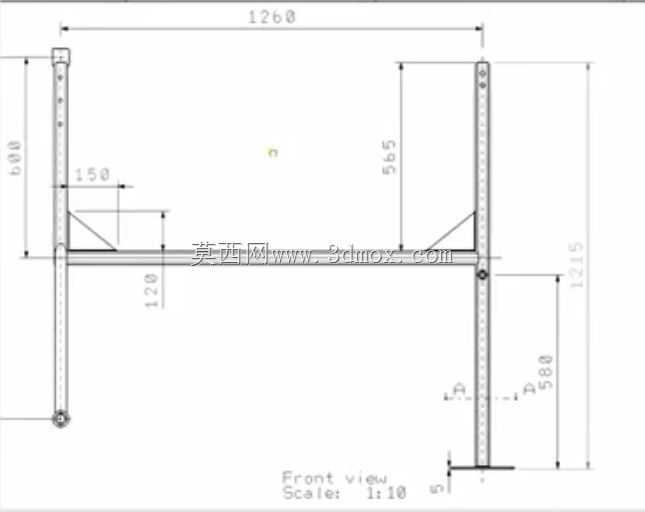

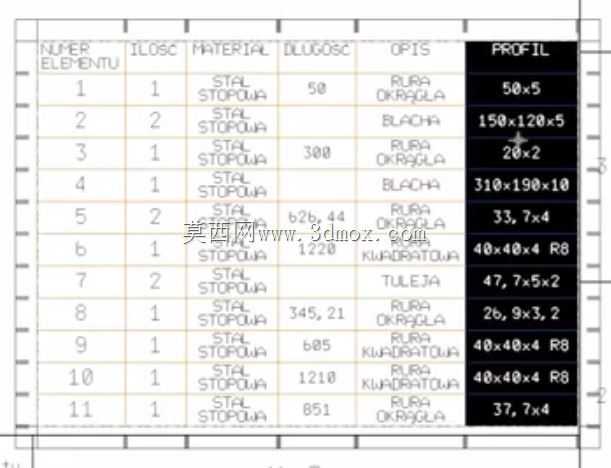

　　拓展实际使用场景；右侧立柱预留横向短轴安装位，可根据使用需求加装滚轮、挡块、定位销等附件，适配不同的承载与定位需求。立柱顶端预留的通孔可用于穿装连接轴，实现框架与上部功能模块的铰接连接，拓展作为翻转工装基座的使用可能。整体框架的型材选型均采用标准矩形钢管与钢板焊接成型，所有外露焊缝均做打磨处理，避免尖锐棱角对作业人员造成剐蹭伤害，外形尺寸经过适配性优化，整体宽度可满足常规工位的操作间距要求，高度适配站立作业的人体工程学尺寸，作业人员无需过度弯腰或抬手即可完成框架上的工件操作。单个零件的结构设计均考虑了加工可行性，所有板材切割、管材下料均可通过常规的等离子切割、锯床下料完成，焊接工序无需特殊工装定位，普通持证焊工即可完成组焊作业，

　　生产制造成本可控。架体表面可根据使用场景做喷塑、镀锌等防腐处理，适配潮湿、多粉尘等不同的车间作业环境，长期使用过程中仅需定期检查连接焊缝的状态即可，日常维护成本极低。这类框架结构在实际生产中可灵活适配多种作业需求，既可以单独作为承载支架使用，也可以多组拼接组合形成更长的生产线承载架体，适配不同的生产线布局调整需求，无需重新设计加工整体架体，仅通过标准连接件即可完成多组框架的拼接固定，大幅降低生产线调整的改造成本与周期。
