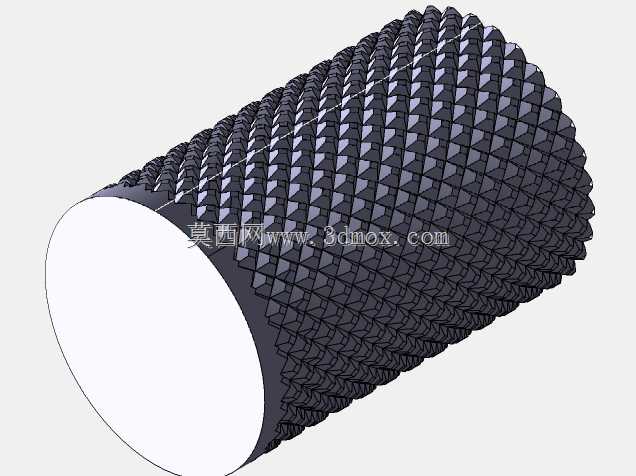

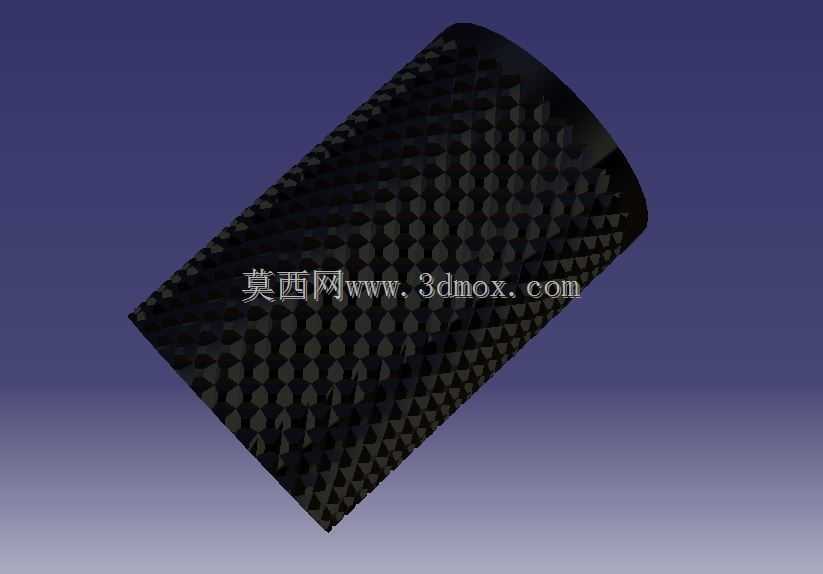

机械加工用菱形纹理金刚石滚花构件

　　这类带菱形金刚石纹理的滚花构件，主要应用在机床操作手柄、工装夹具调节旋钮、手持检测工具握持段等需要增大接触摩擦力的机械结构部位，实际生产中能避免操作人员带手套或手部沾附切削液时出现打滑脱手的问题，在五金工具、机床附件、小型自动化设备的操作端结构中应用十分广泛。从设计逻辑来看，滚花的菱形齿形参数需要匹配使用场景的握持受力需求，齿距过小容易积存金属切屑与油污，长期使用后防滑性能会快速衰减，齿距过大则会硌伤操作人员手掌，同时会降低接触摩擦系数，无法满足重载调节时的防滑要求。建模过程中首先要确定基体的圆柱直径基准，滚花段的长度需要匹配对应安装位置的握持空间，通常会比常规握持接触长度多预留8到12毫米的余量，避免边缘齿形磕碰崩损。

　　菱形滚花的纹理走向采用双向螺旋交叉排布，螺旋升角需要匹配标准滚花刀的加工进给参数，保证后续实际机加工时能直接通过普通车床的进给走刀完成加工，不需要额外定制特殊成型刀具，降低生产制造成本。滚花齿的深度控制在0.3到0.8毫米区间，根据基体直径大小做对应调整，直径小于20毫米的构件齿深取偏小值，避免滚压加工时导致基体变形，直径大于50毫米的构件可适当加大齿深，提升防滑耐磨性能。安装边界方面，滚花段两端需要设计1到2毫米的光面退刀槽，退刀槽直径比滚花齿根直径小0.2毫米左右，既可以避免滚花加工时出现边缘崩齿，也能在装配时为相邻的限位轴套、挡圈提供贴合定位面，不会因为齿形的凹凸不平导致装配间隙不均。

　　实际使用中这类滚花结构不需要额外做表面涂层处理，依靠滚压成型的表面冷作硬化层就能获得足够的耐磨性能，在频繁调节的工装部位使用寿命可达上万次操作循环，相比光面握持结构能大幅降低操作失误率，也不会像包胶握持结构那样出现老化脱落、被切削液腐蚀溶胀的问题。建模时需要注意菱形齿的交叉处要做微小的圆角过渡，避免应力集中导致齿部在滚压加工或使用过程中出现崩裂，同时所有齿形的排布要保证圆周方向均匀对称，避免加工后出现动平衡问题，适配高速旋转类操作件的使用需求。
