铣床用U型安装支座米勒支架结构

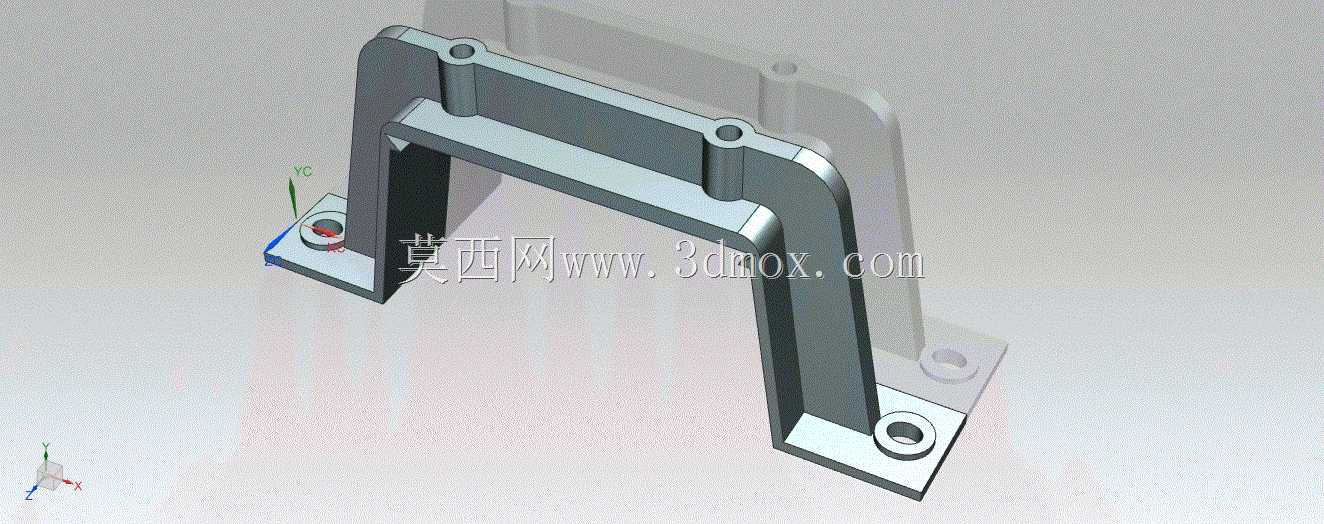

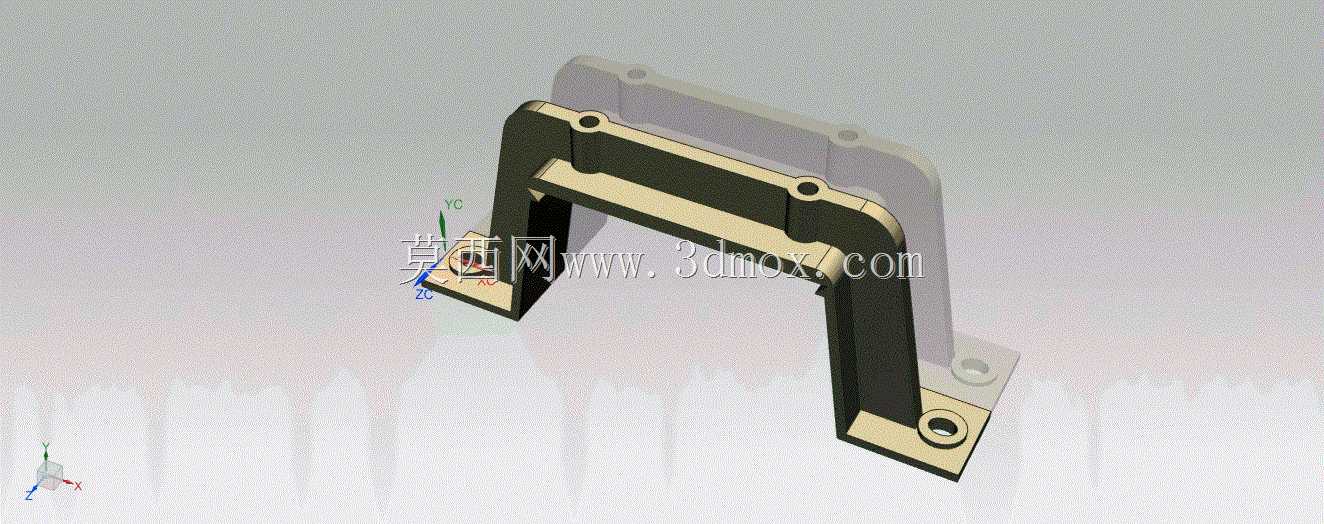

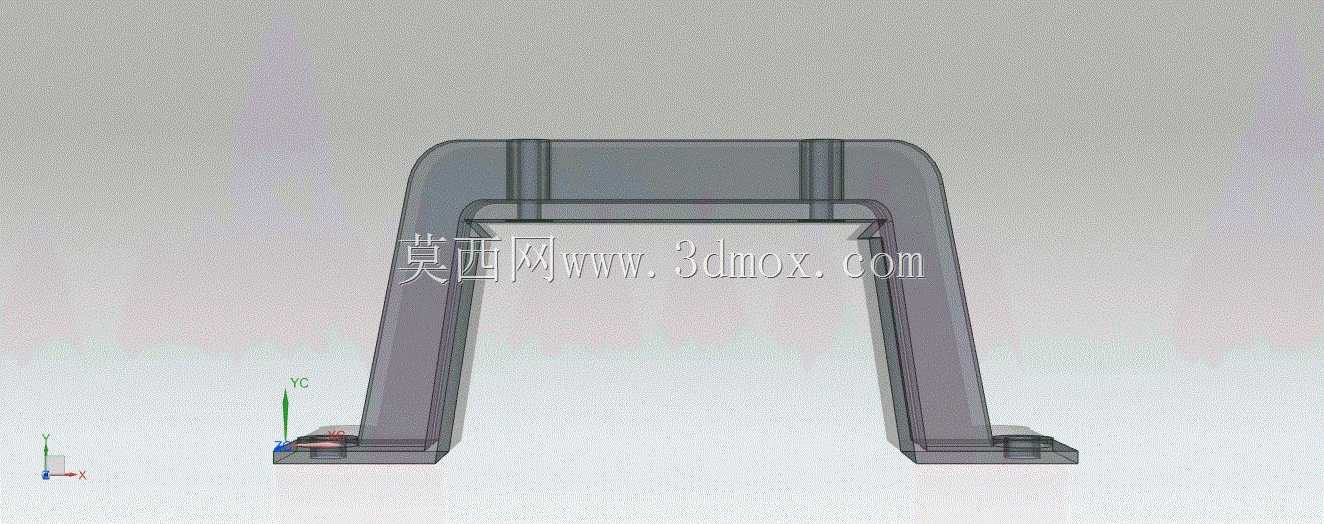

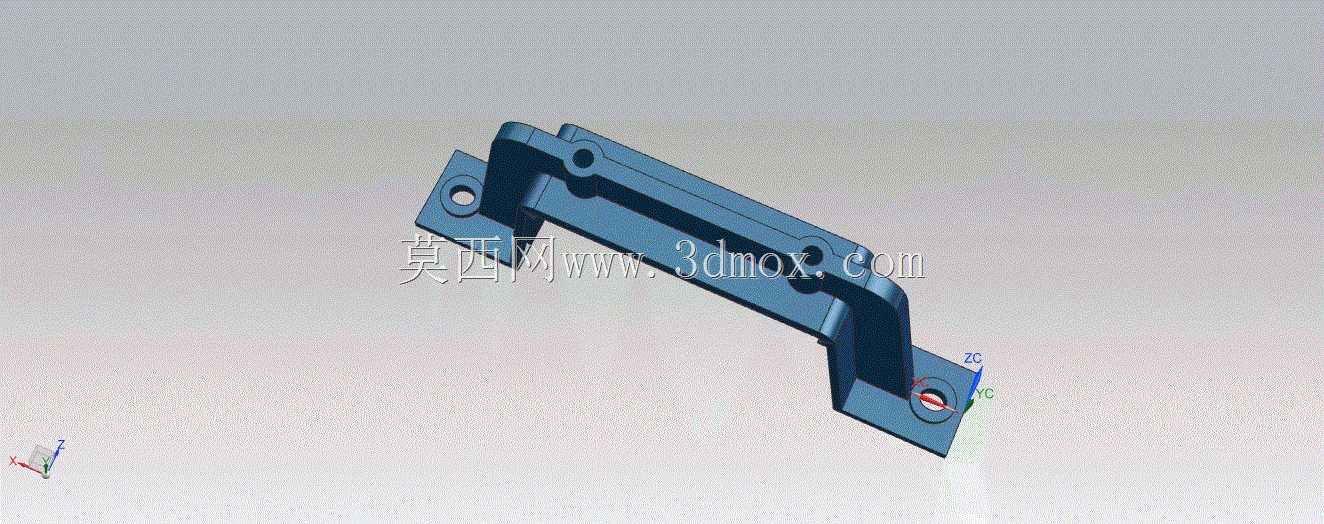

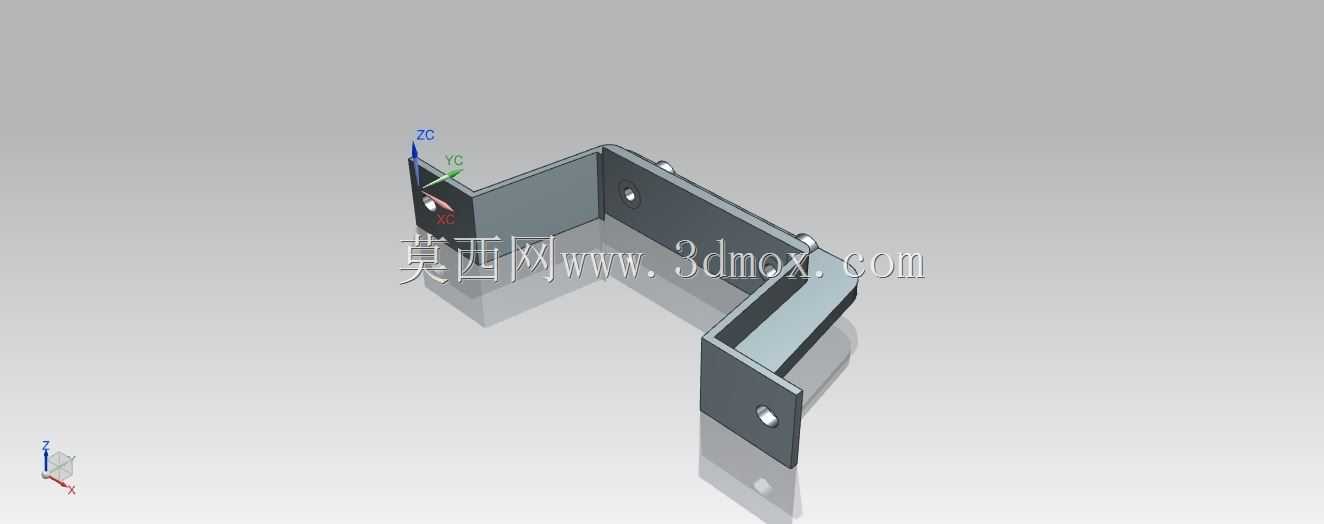

　　该支架为铣床配套的轴系支撑安装构件，主要应用于普通卧式铣床、万能工具铣床的进给传动端辅助支撑场景，可承担传动轴系的径向载荷与部分轴向窜动限位作用，避免长轴传动过程中出现的挠曲变形问题，保障传动链的运行同轴度。从结构设计来看，整体采用U型跨装式构型，两侧支撑臂为等厚实体结构，臂身设置两处同轴定位孔，用于穿装支撑轴或配套轴套，孔位公差按照IT7级精度设计，可适配标准深沟球轴承或铜套的压装需求，保障轴系转动时的同轴度误差控制在0.02mm以内。底部为双侧外翻式安装法兰，每个法兰面加工一处沉头安装孔，可通过内六角螺栓将支架整体固定在铣床床身的预设安装基面上，法兰面与支撑臂垂直度公差控制在0.03mm/100mm，

　　避免安装后出现支撑臂偏斜导致的轴系卡滞问题。设计过程中充分考虑了铣床加工场景的切屑飞溅、切削液喷淋工况，支撑臂外侧做了15°倒角过渡，无积屑死角，日常清理维护时可直接通过高压气枪吹扫切屑，不会出现切屑卡滞在结构缝隙的问题。安装边界方面，支架整体跨距适配直径20-30mm的传动轴安装需求，底部安装孔中心距与床身通用安装槽孔位匹配，无需额外加工适配基台即可直接完成装配，支撑臂高度预留了足够的轴系附件安装空间，可容纳轴端挡圈、锁紧螺母等标准件的装配操作，不会出现装配干涉问题。结构受力层面，两侧支撑臂的厚度经过载荷校核，可承受最大1200N的径向载荷，满足铣床常规进给轴系的支撑强度需求，材料选用HT200灰铸铁铸造后经时效处理，可有效吸收轴系运转时产生的振动，降低传动过程中的噪音传导，提升铣床运行的平稳性。
