带不等边退刀倒角结构的保持架轴承组件

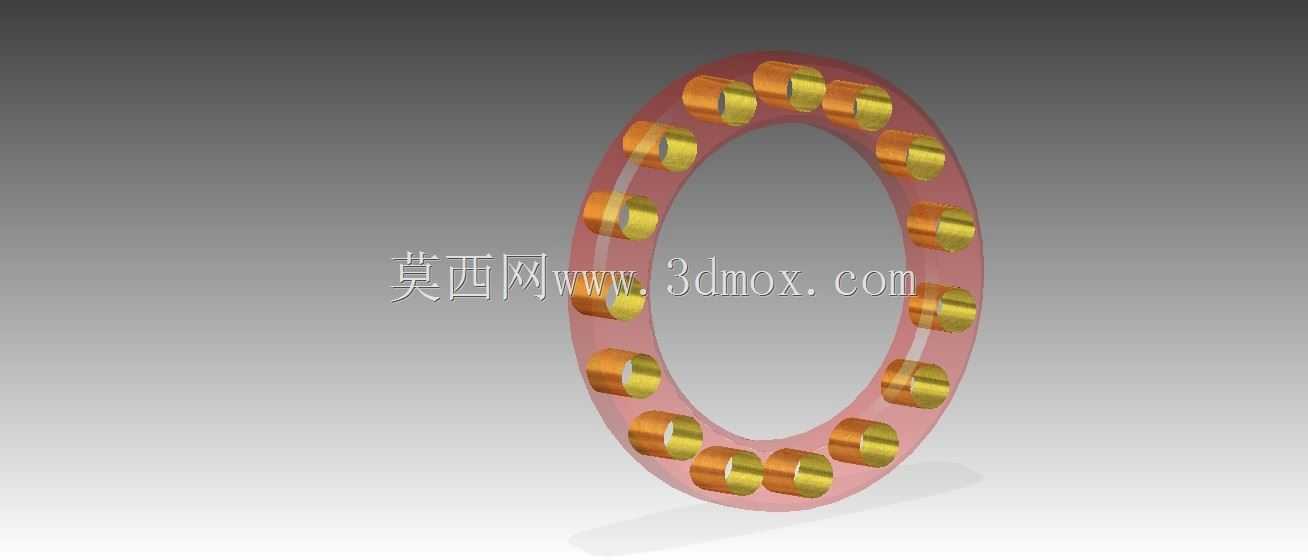

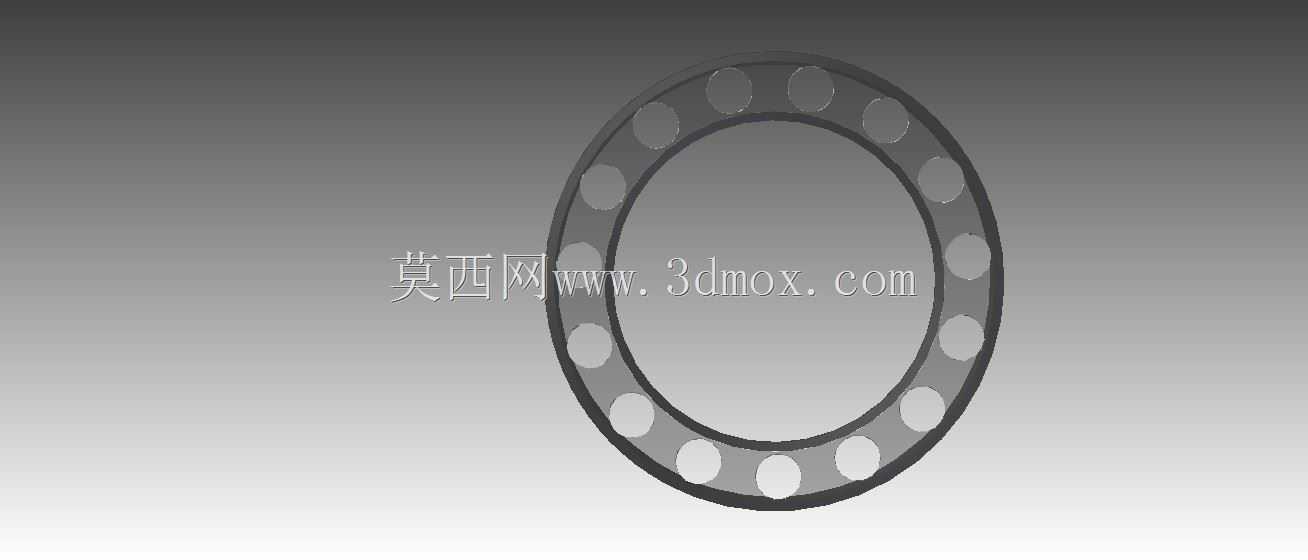

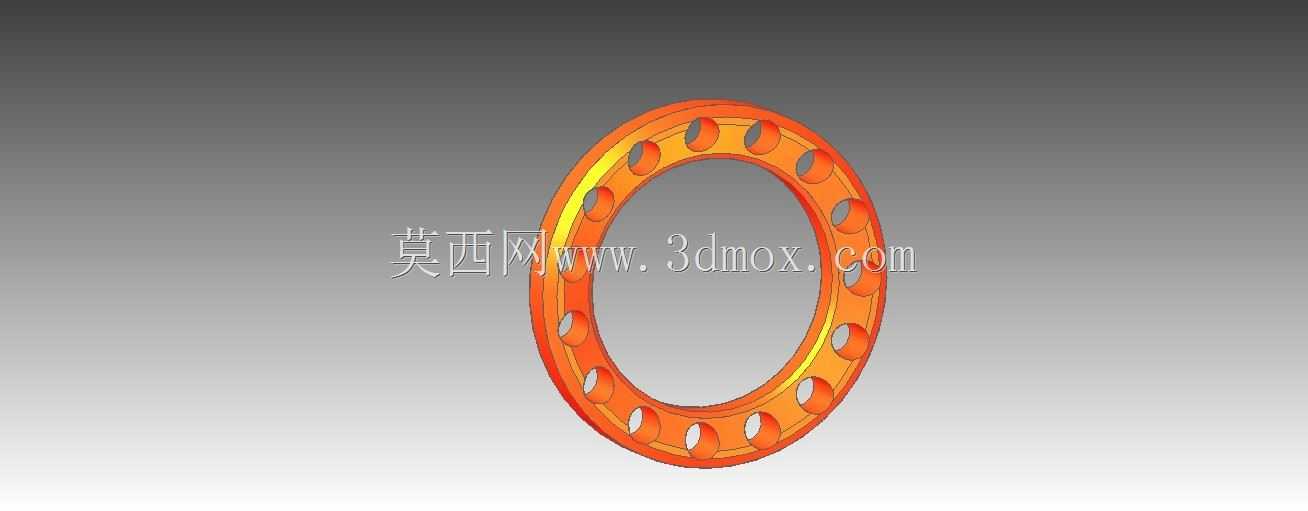

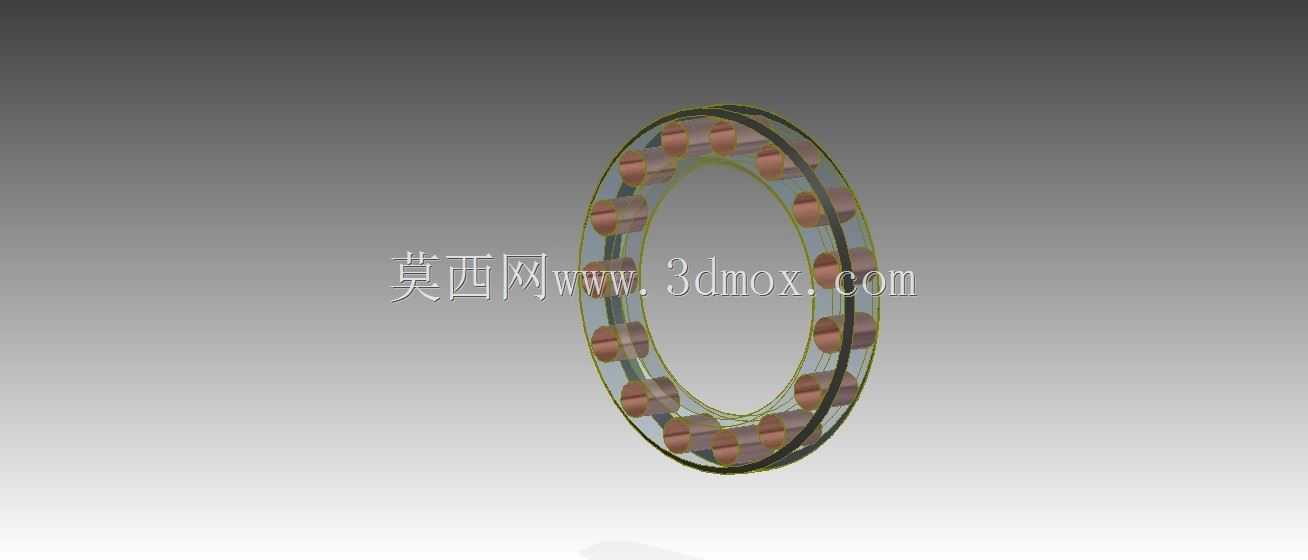

　　在各类回转传动工况中，这类带保持架的滚动轴承组件是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，广泛覆盖从普通输送辊道、中小型电机输出端到机床主轴辅助支撑、轻工设备传动辊组的应用场景，其结构合理性直接决定整套轴系的运转精度与服役寿命。从结构设计逻辑来看，该组件采用内外圈滚道配合圆柱滚动体的排布形式，保持架采用分段兜孔结构将每颗滚动体均匀分隔，避免滚动体在运转过程中发生相互摩擦、卡滞，同时保证滚动体在滚道内的运动轨迹稳定，不会出现偏载窜动的问题。不同于常规标准轴承的统一倒角设计，该组件特意设置了不等边退刀倒角结构，这一设计主要针对轴承安装位的轴肩与轴承座孔台肩的加工公差适配场景——实际装配过程中，

　　轴端和座孔的台肩处不可避免会存在加工圆角、磨削退刀残留的凸台，不等边倒角可以避开这些干涉位置，保证轴承端面能与安装定位面完全贴合，不会出现因倒角尺寸不匹配导致的轴承装偏、轴向定位失效的问题。从安装边界来看，该轴承的径向截面尺寸适配常规同内径系列的轴承座安装孔，轴向宽度符合通用安装尺寸链要求，不需要对原有设备的安装位做额外改造即可替换同规格标准件，同时不等边倒角的尺寸设置经过匹配校核，不会削弱轴承套圈的端面结构强度，也不会影响密封件的安装空间。在实际运转过程中，保持架的兜孔间隙经过合理设置，既可以给滚动体留出足够的热膨胀余量，避免高速运转时滚动体受热卡滞，又能控制滚动体的径向窜动量，保证轴系的回转精度满足中低速传动场景的使用要求。

　　滚道表面的粗糙度与形位公差匹配滚动体的曲率设计，能让滚动接触应力均匀分布在滚道接触面上，减少局部应力集中导致的点蚀、疲劳剥落问题，延长轴承的维护周期。这类结构的轴承尤其适合安装空间紧凑、轴肩台肩加工精度受限的中小型传动设备，不需要额外加工安装位的退刀槽就能完成可靠装配，能有效降低零部件加工的工艺成本，同时保证轴系支撑的稳定性。
