带配重底座的台式吊钩式固定支架结构

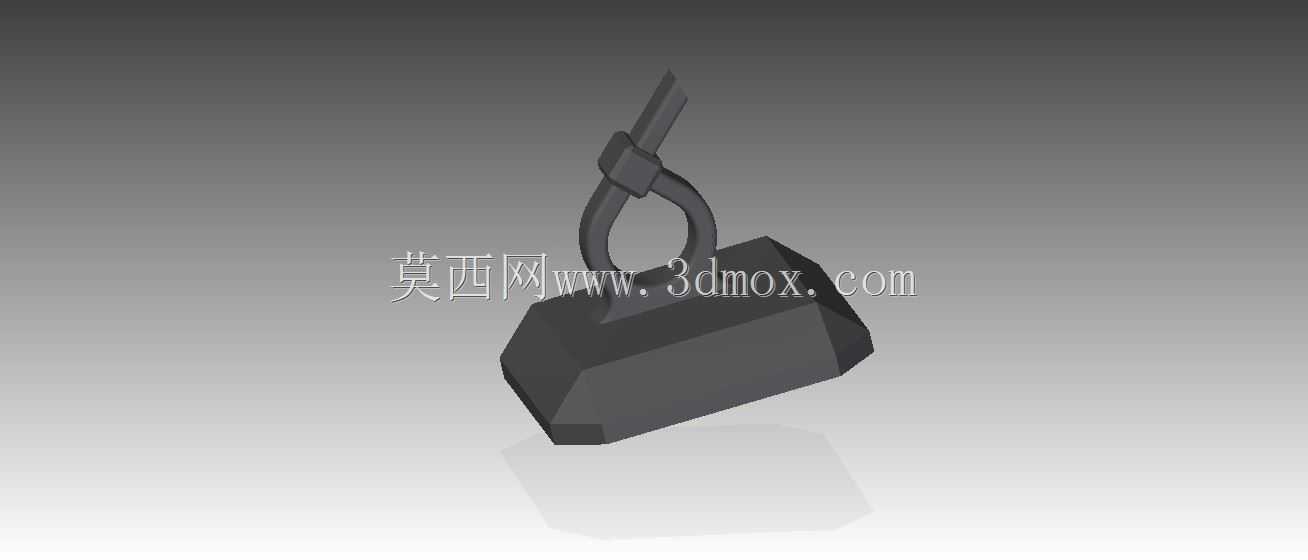

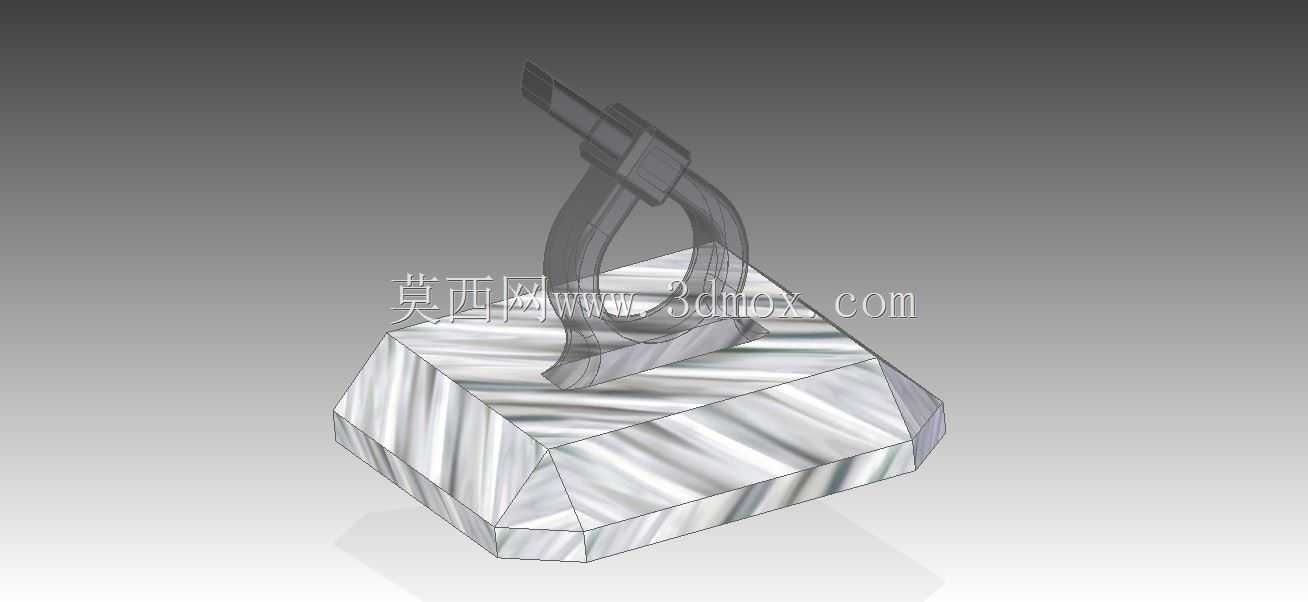

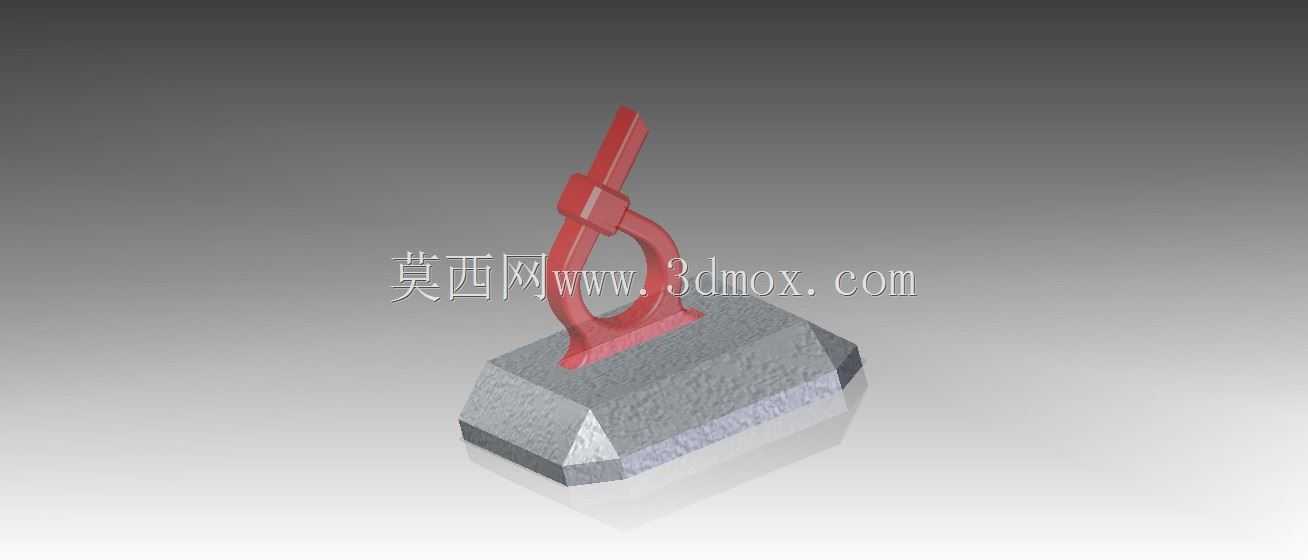

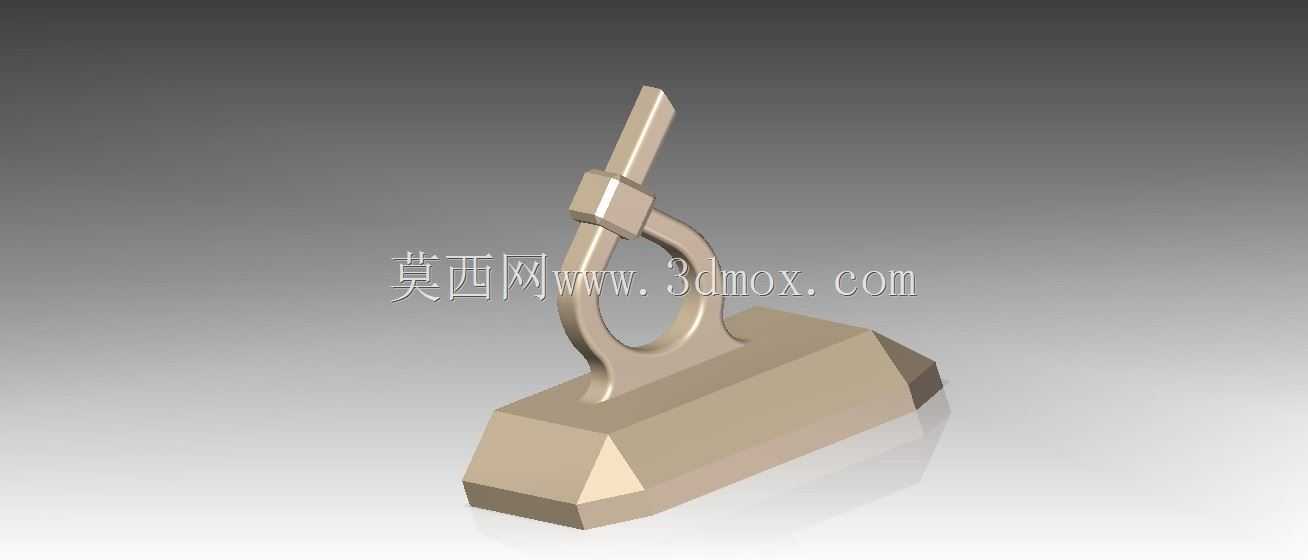

　　这类带配重底座的吊钩式固定支架，多应用在车间工位旁的小型工具悬挂、轻型工件临时吊挂场景，也可作为教学演示用的力学承载结构样件，用来展示悬臂类构件的受力平衡逻辑。从结构组成来看，下部的多棱边配重底座采用铸铁类高密度材质，通过自身重量抵消上部吊钩悬挂载荷产生的倾覆力矩，底座底部做了平整的贴合面设计，无需额外螺栓固定即可平稳放置在水平工作台面，安装边界仅需预留底座轮廓外10mm左右的操作空间，不会占用过多工位面积。上部的吊钩支架与底座采用嵌入式装配结构，支架的弧形过渡段做了等距倒角处理，这种倒角设计并非单纯为了外观美化，而是能有效降低悬臂根部的应力集中系数，避免长期吊挂载荷下出现应力疲劳开裂的问题。在实际设计过程中，吊钩的开口尺寸、

　　悬臂伸出长度需要和底座的重量做匹配计算，当悬挂额定载荷时，整体结构的重心投影必须落在底座支撑面范围内，才能保证放置状态的稳定性，不会出现侧翻风险。支架的竖直段与吊钩的弯折处采用了等壁厚设计，在保证结构强度的前提下尽可能减少材料用量，降低整体制造成本。这类结构的建模过程中，倒角相等后退的特征处理是核心难点，若采用逐段倒角的常规方式，很容易出现相邻倒角面衔接错位、壁厚不均的问题，直接影响后续的结构受力仿真精度，也会给数控加工编程带来额外的补面工作量。从实际使用场景出发，吊钩的内圆弧面需要做抛光处理，减少吊挂绳索或工件挂点的磨损，底座的棱边同样做了小尺寸倒角，避免操作人员搬运或使用过程中被锐边划伤。整体结构没有多余的冗余设计，

　　各个特征都对应实际的功能需求，配重底座的多棱边造型除了提升放置稳定性之外，也能减少底座与台面的接触面积，降低对工作台面的平面度要求，即使台面存在轻微的不平整，也能保证支架放置平稳，不会出现晃动。在做结构验证时，需要重点校核吊钩根部的弯曲应力、支架与底座连接位置的剪切应力，确保在1.5倍额定载荷下结构变形量在允许范围内，不会出现永久塑性变形。
