叶片加工定位用多孔钻削夹具组件

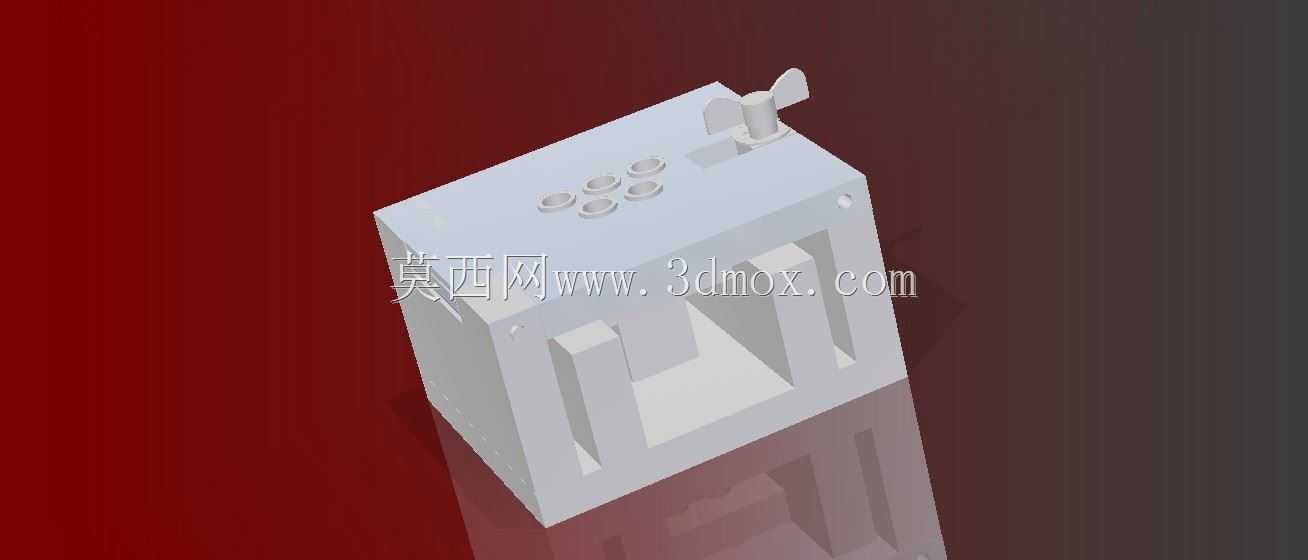

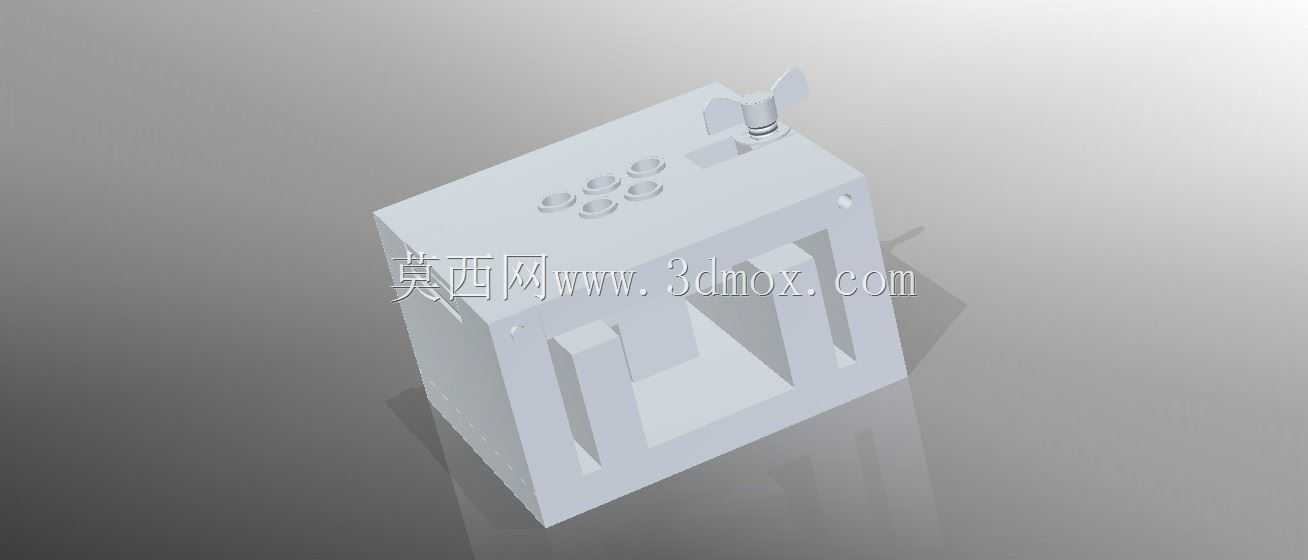

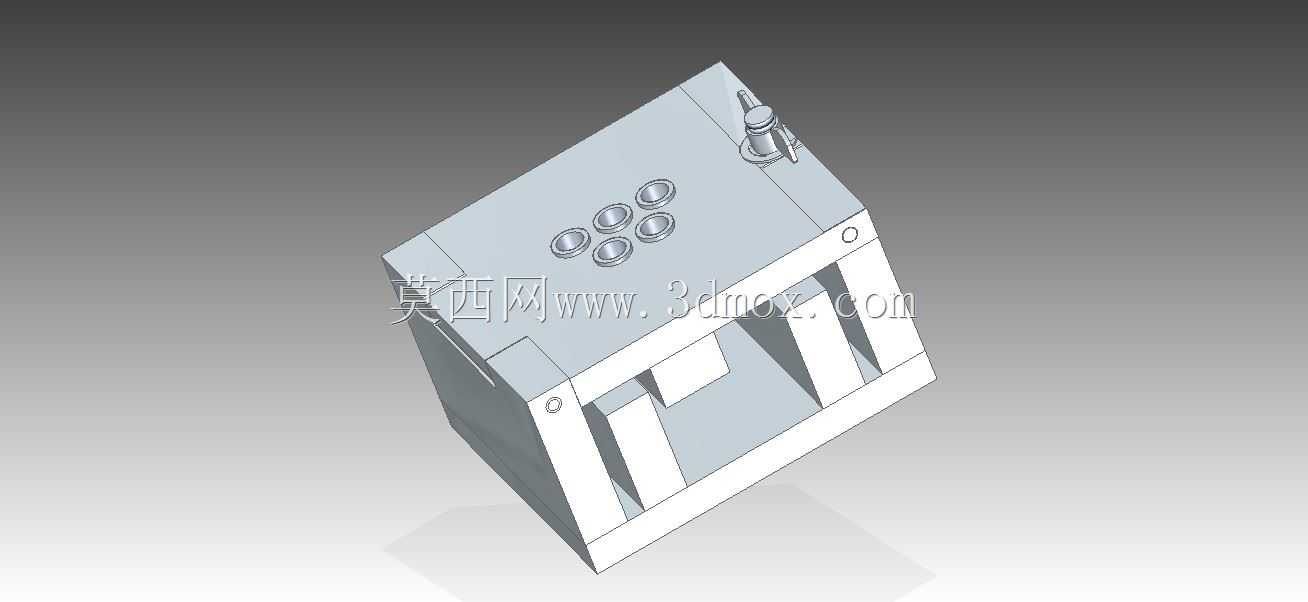

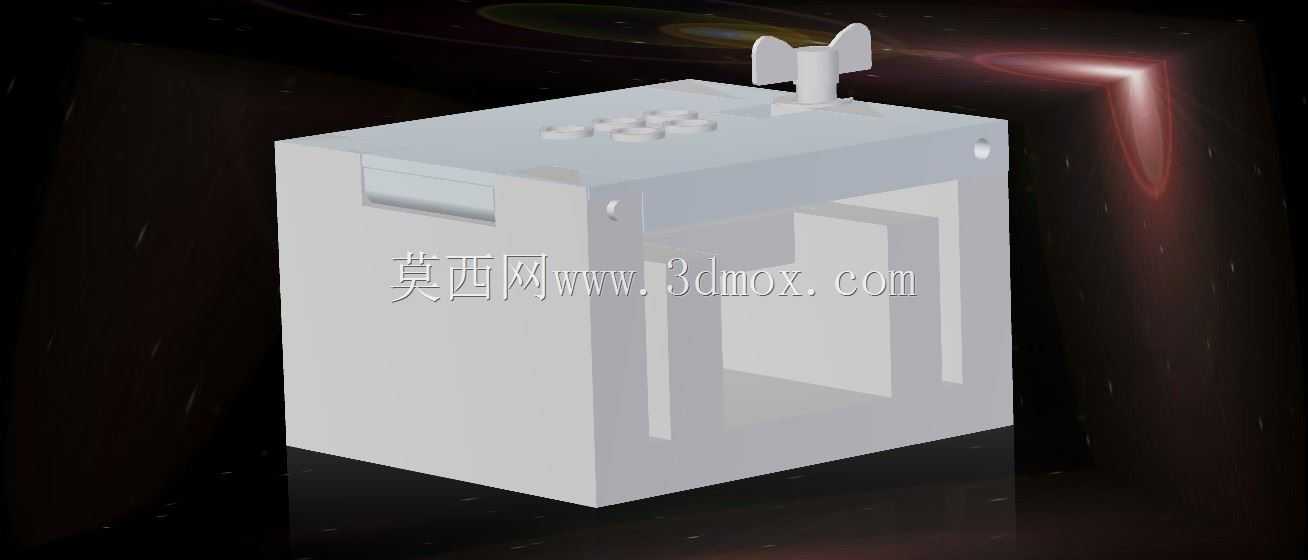

　　在精密叶片类零件的机加工环节，钻削工序的定位精度直接决定后续装配的同轴度与整体气动性能，这类薄壁异形零件的装夹一直是中小批量加工中的常见难点，常规平口钳或通用压板很难兼顾装夹刚性与定位基准统一，容易出现钻孔偏斜、零件装夹变形的问题。这套夹具组件正是针对带特定钻孔要求的叶片类零件设计，整体采用框式主体结构，依靠一体化的框型基体提供足够的装夹刚性，避免加工过程中因切削振动导致的孔径超差、孔位偏移问题。基体的安装基准面尺寸设定为80*60MM，可直接适配常规台钻、小型数控钻床的工作台T型槽安装间距，不需要额外制作过渡转接板，能快速完成在设备上的定位固定，减少工装换装的辅助时间。设计时针对零件的五个直径12MM钻孔做了对应的钻套导向布局，

　　其中3个上钻孔的导向套布置在夹具的上定位面，2个下钻孔的导向套集成在夹具的下支撑结构上，一次装夹即可完成全部五个孔的钻削加工，不需要二次翻面装夹，从根源上消除了二次装夹带来的定位误差，也避免了翻面过程中零件磕碰损伤的风险。夹具顶部设置了与叶片型面匹配的定位支撑结构，装夹时零件的定位基准与设计基准完全重合，支撑点避开了钻孔的走刀路径，不会在钻削过程中与刀具发生干涉，同时框式结构的中空区域可以直接排出钻削产生的切屑，不需要频繁停机清理积屑，能有效提升连续加工的效率。考虑到叶片零件薄壁易变形的特性，夹具的夹紧力作用点设置在零件刚性较好的根部位置，夹紧力方向垂直于主要定位基准面，避免夹紧力导致零件产生弹性变形，

　　保证钻孔加工后零件的形位公差符合设计要求。这类夹具既可以用于小型加工车间的单件小批量叶片零件钻削加工，也可以经过 minor 调整后集成到自动化钻削单元中，作为专用定位工装使用，整体结构没有复杂的传动部件，日常维护只需要定期检查钻套的磨损情况，更换磨损超差的钻套即可持续保证加工精度，制造成本远低于通用液压夹具，对于多品种小批量的精密零件加工场景有很强的适配性。
