适配铃木机型的雅马哈R6变速箱换档鼓结构

　　在大排量摩托车动力改装与传动系统适配作业中，跨机型的变速箱部件匹配一直是结构设计环节的难点，尤其是涉及档位切换核心的换档鼓组件，直接决定了变速机构的档位定位精度、换档行程手感与动力传递的平顺性。这款换档鼓是针对铃木GSX1100机型的安装边界设计，核心目标是实现雅马哈R6六档变速箱在铃木发动机舱内的原位适配安装，解决跨品牌动力改装中变速机构档位逻辑与安装位不匹配的问题。从实际工程应用场景来看，这类定制化换档鼓主要服务于大排量摩托车的动力升级、赛事改装以及故障替换场景，不少改装从业者在尝试将雅马哈R6的密齿比六档变速箱移植到铃木GSX1100机型时，往往会遇到原厂换档鼓的安装定位孔位偏差、档位拨叉行程不匹配、档位限位角度不符的问题，

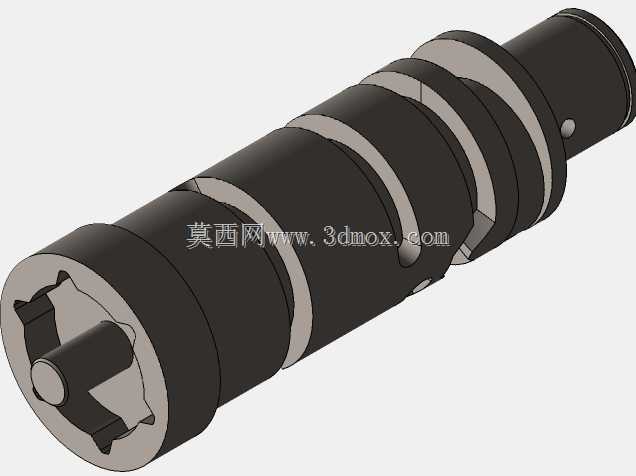

　　直接安装会出现跳档、档位卡滞、换档行程过长甚至无法挂入六档的故障，这款结构件就是针对这些实际痛点完成的适配设计。从功能特性上看，换档鼓作为变速箱换档机构的核心导向部件，表面的曲线槽直接控制各档位拨叉的轴向移动行程与时机，这款适配件的曲线槽完全沿用雅马哈R6原厂六档变速箱的换档逻辑曲线，保证六个前进档的切换顺序、拨叉移动量与原厂R6变速箱完全一致，不会出现档位错乱的问题；同时在安装定位端，完全匹配铃木GSX1100发动机箱体上的换档鼓安装轴承位、轴向定位台阶尺寸以及换档摇臂的连接花键参数，不需要对发动机箱体做额外的焊接、铣削加工，就能完成组件的装配。设计过程中，首先完成了两款机型换档鼓安装边界的全尺寸测绘，对比了两者的轴承配合直径、

　　轴向固定尺寸、换档摇臂连接花键模数与齿数，在保留R6换档鼓工作型面的基础上，调整了两端的安装轴径、定位台阶位置与连接结构，同时校核了换档鼓转动时与周边拨叉、变速箱壳体、齿轮组的运动间隙，避免转动过程中出现运动干涉。考虑到摩托车变速箱内工作环境存在齿轮油冲刷、频繁换档带来的接触磨损，这款结构的型槽过渡位置做了圆角优化处理，减少拨叉销在槽内移动时的卡滞与磨损，整体外形尺寸完全控制在铃木GSX1100发动机换档鼓的原有安装空间内，不需要改动周边任何部件的位置，装配后即可实现六档变速机构的正常档位切换，解决跨机型移植时的档位匹配难题。需要注意的是，完成换档鼓装配后仍需对变速箱齿轮组的啮合间隙、拨叉的自由行程做统一调校，保证各档位齿轮啮合到位，避免出现打齿、脱档的问题，这也是跨机型动力改装中必不可少的装配校验环节。
