圆周均匀孔位定位标记工装夹具

　　在机械加工、钳工划线、小型零件改制的日常作业场景里，圆周等分孔的划线定位一直是容易出现累积误差的环节，尤其是小批量、无数控分度设备的作业场景下，靠高度尺、分度头反复找正的效率极低，还容易因为多次装夹找正出现孔位偏移，导致后续装配时连接件错位、螺栓无法穿入的问题。这款圆周等分标记夹具，就是针对这类场景设计的手动定位辅助工装，不需要复杂的动力输入，靠纯机械结构就能快速完成3、4、6、8等分的圆周孔位标记，适配盘类、环类、法兰类零件的钻孔前划线作业。

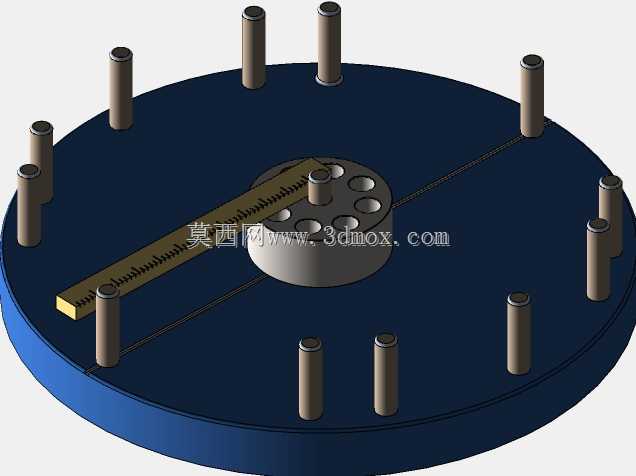

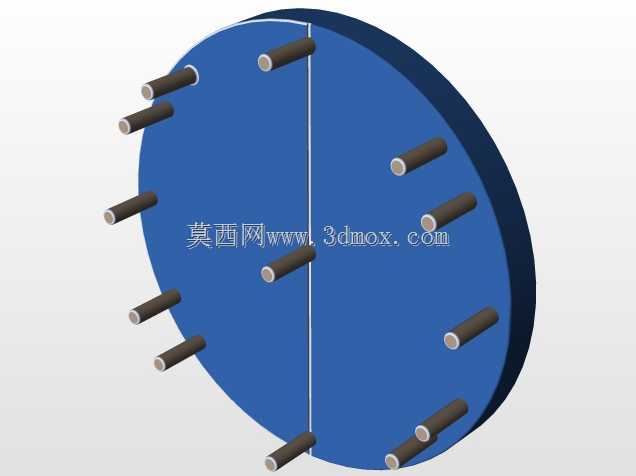

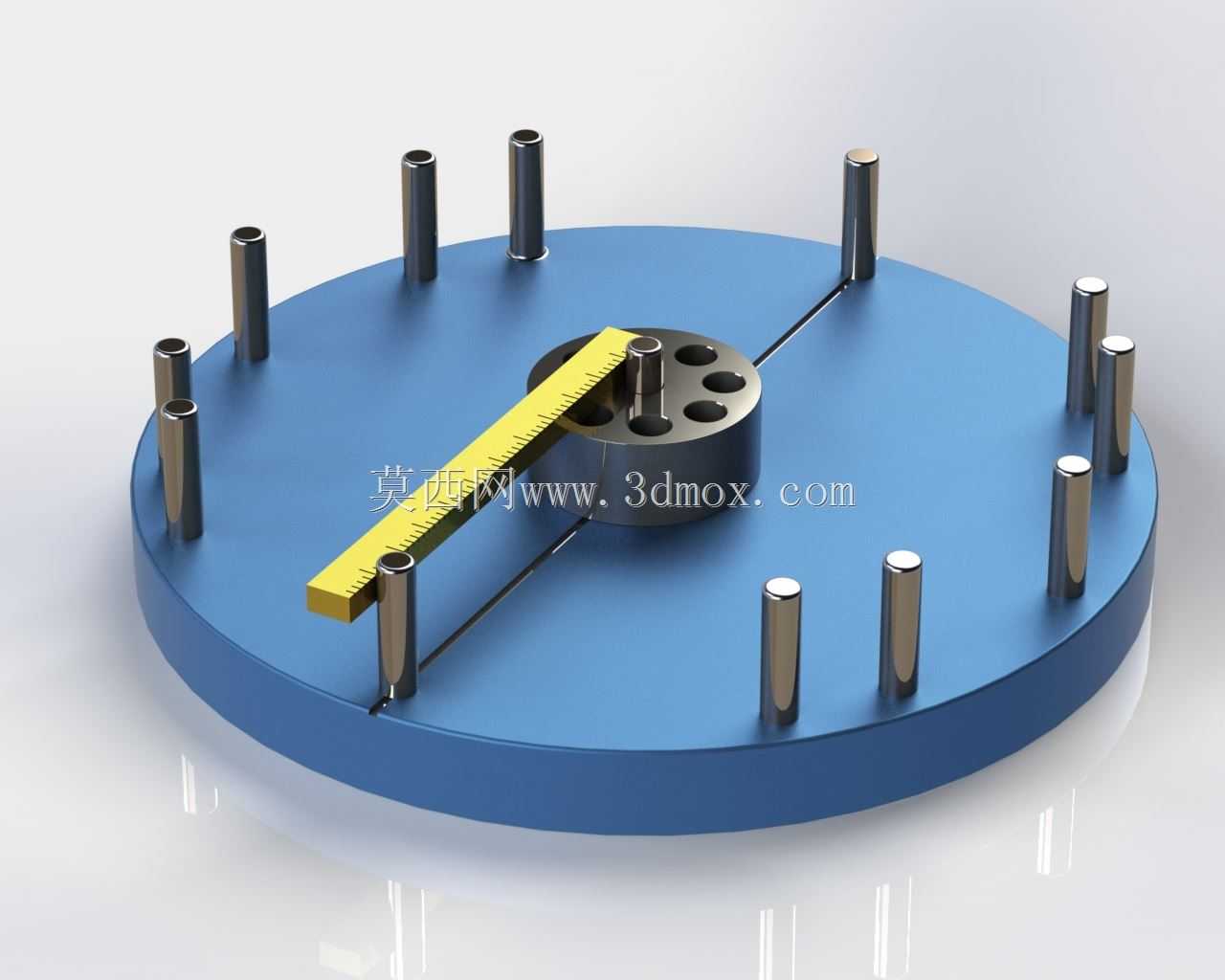

　　从结构设计来看，整个夹具以圆形底盘为基准载体，底盘上沿不同分度直径的圆周轨迹布置了多组定位销安装位，对应不同等分数量的孔位排布，中心位置设置了可更换的定心轴套，能够适配不同内径的待加工零件，只要将待标记的零件套在中心定心结构上，靠中心轴与零件内孔的配合完成初步定位，再通过底盘上的径向滑槽调整定位销的径向位置，匹配待加工零件的分度圆直径，就能快速锁定孔位的径向位置。底盘上的定位销采用可拆卸式设计，对应不同等分需求时，只需要在对应分度的安装孔内装入定位销，就能快速切换等分模式，不需要重新计算分度角度，也不需要反复调整分度头的转角参数，对现场作业的钳工非常友好。

　　考虑到现场使用的实际需求，夹具的底盘边缘做了倒角处理，避免划线时磕碰零件表面，中心定心结构预留了不同直径的轴套更换空间，最小可适配内径5mm的小型零件，最大可适配外径200mm以内的盘类零件，整体安装边界不超过直径220mm的圆形范围，高度不超过80mm，可以直接放在钳工台、钻床工作台面上使用，不需要额外的固定结构，靠自身重量就能保持作业时的稳定性。夹具上配套的划线靠尺可以沿底盘的径向滑槽滑动，在确定好等分定位点后，靠尺可以直接贴合零件表面划出通过圆心的径向基准线，配合定位销的点位标记，就能一次性完成所有等分孔的位置划线，不需要反复转动零件找正中心线。

　　在实际使用过程中，这款夹具可以替代传统的分度头划线作业，尤其是针对小型法兰、联轴器、轮盘类零件的等分孔加工，不需要复杂的设备调试，新入职的钳工经过简单说明就能独立操作，能大幅降低小批量零件等分孔划线的出错率，减少因为孔位偏差导致的零件报废。夹具的所有定位销、定心轴套都采用耐磨钢材制作，长期使用后如果出现磨损可以单独更换，不需要整体报废，底盘采用铸铁材质，刚性足够，日常使用中不容易因为磕碰出现变形，能够长期保持基准精度。针对不同厚度的零件，定位销的高度预留了足够的避让空间，即使是厚度20mm以内的零件，定位销也能高出零件表面，方便用记号笔或者样冲在对应位置做标记，不会因为零件遮挡导致点位找不准。
