小型舵机伺服执行机构结构设计

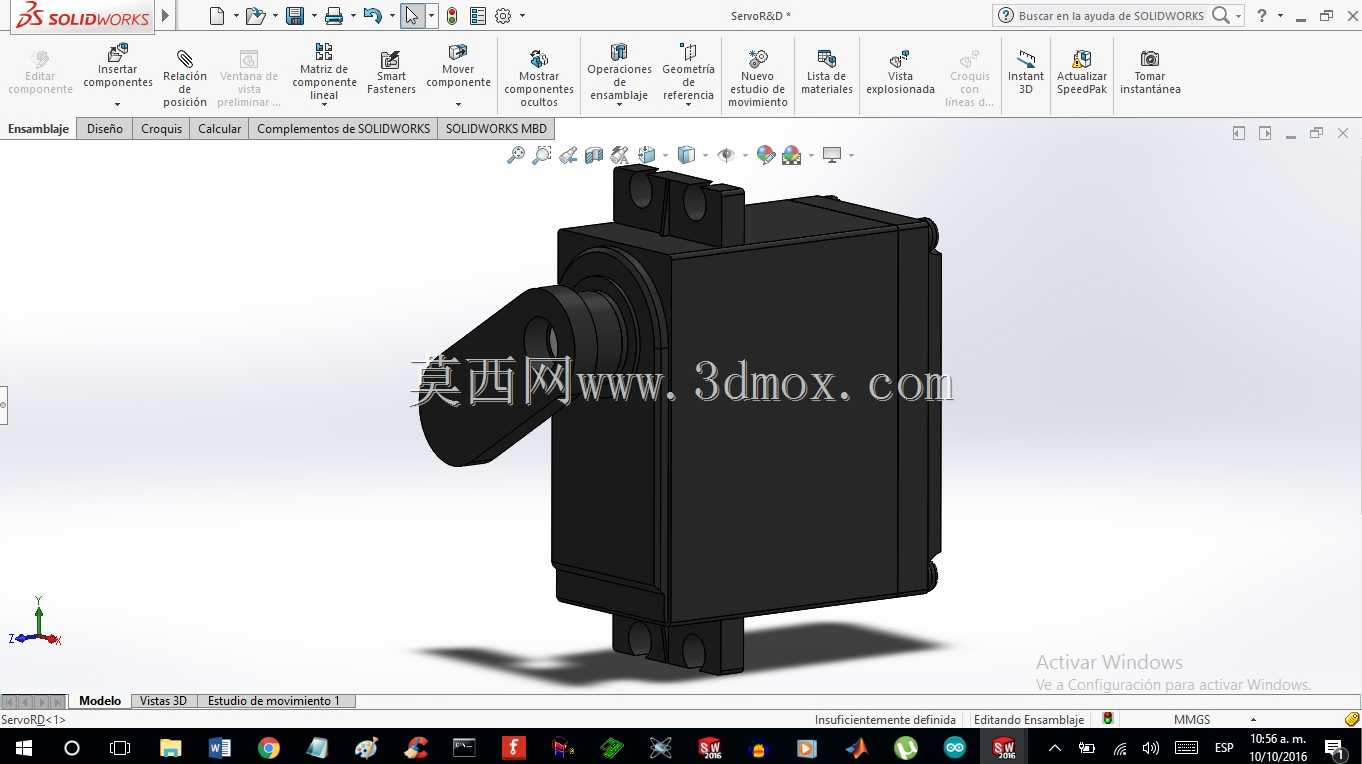

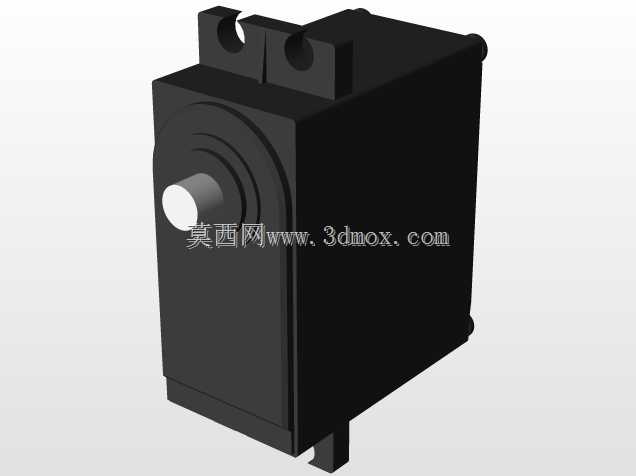

　　这款小型伺服执行机构常被用于航模姿态调整、小型自动化工位的角度切换、智能门锁锁舌驱动、教育类机器人关节动作输出等场景，核心功能是接收控制信号后输出指定角度的扭矩，带动负载完成精准的角度定位动作。从结构设计来看，整体采用长方体封闭式外壳，外壳上下端预留了带安装孔的凸耳结构，安装孔位间距经过匹配常规小型设备的安装空间设计，安装时可直接通过螺丝穿过凸耳孔完成固定，不需要额外设计复杂的转接支架，能大幅缩减集成时的结构设计工作量。输出端采用扁位配合摇臂的连接方式，摇臂与输出轴的配合面做了防转扁位设计，避免大扭矩输出时摇臂与轴之间出现打滑空转的问题，输出摇臂的摆动范围覆盖常规0到180度的常用行程，能够满足绝大多数小角度往复摆动的工况需求。

　　外壳侧壁做了均匀的薄型加强筋，既能够在不增加整体壁厚的前提下提升外壳的抗形变能力，避免内部齿轮组受外力挤压出现啮合错位，也能在注塑生产时减少外壳的缩痕问题，提升成品外观一致性。内部的传动层级采用多级减速齿组布局，从电机输出端的高速小齿轮逐级传递到输出端的大直径齿盘，在有限的壳体空间内实现足够的减速比，保证输出扭矩能够驱动额定范围内的负载，同时各级齿轮的轴孔位置都做了同轴度公差约束，减少传动过程中的卡顿与回差。壳体的合模面采用止口配合结构，上下壳装配时能够自动对齐定位，既可以提升装配效率，也能避免日常使用中灰尘、细小杂物从合模缝隙进入壳体内部，卡滞齿轮传动结构。输出轴与壳体的配合位置预留了密封槽位，可根据使用场景加装密封圈，

　　适配有少量泼溅的户外使用场景。整体的外形尺寸控制紧凑，在保证内部传动结构有足够强度的前提下，尽可能压缩了壳体的长宽高尺寸，能够嵌入到空间非常受限的小型设备内部，不会占用过多的安装空间。接线端从壳体尾部引出，走线方向与输出轴方向垂直，集成布线时可以顺着设备侧壁走线，避免线缆与摆动的摇臂发生干涉。
