恩萨姆布尔工艺管线法兰连接球阀结构

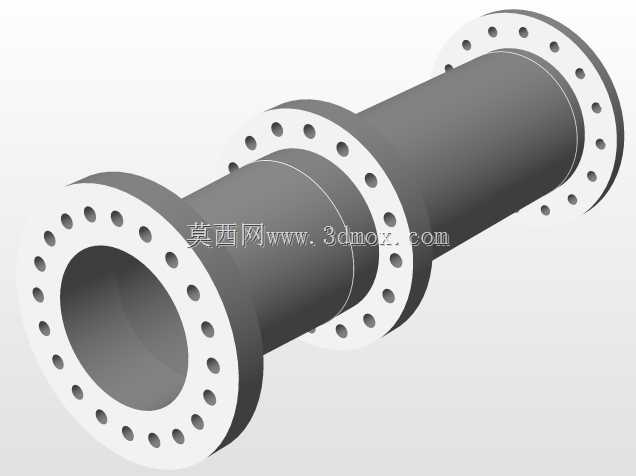

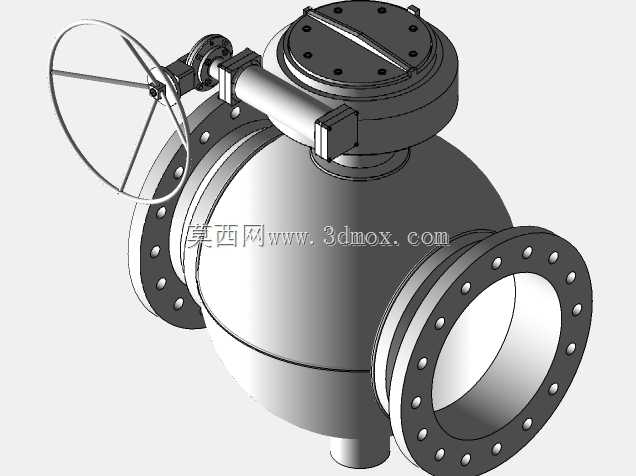

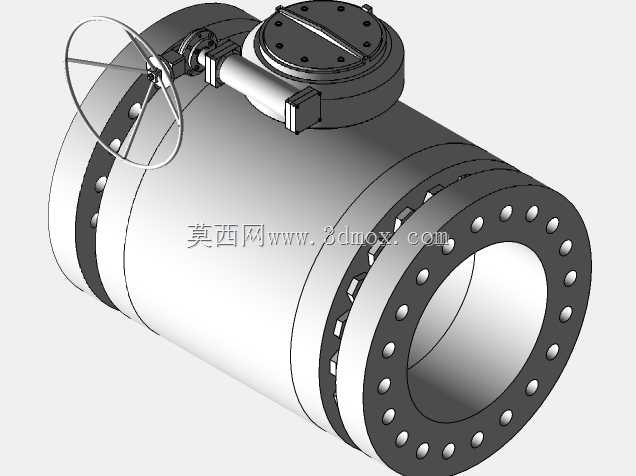

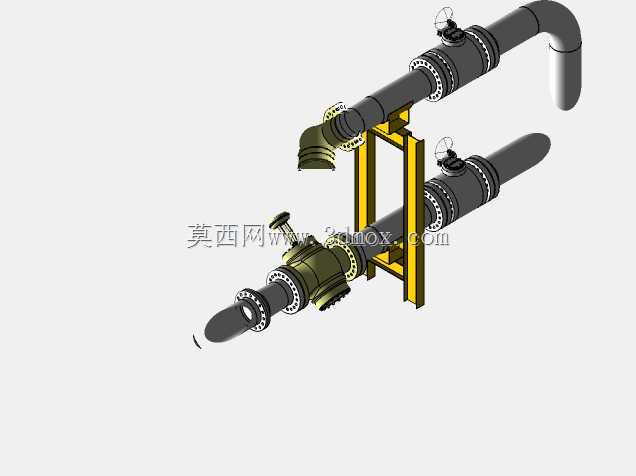

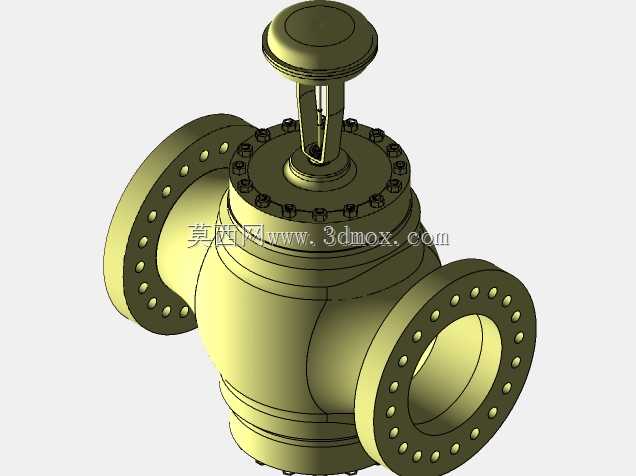

　　在石化、精细化工、长输流体管线的工艺段布设中，这类法兰连接的工艺球阀常作为核心截断部件使用，主要负责工艺介质流路的通断控制，相比普通螺纹连接阀件，法兰式结构的密封冗余度更高，能适配中高压工况下的长期运行需求，在诺霍克阿尔法类连续生产平台的工艺排布里，这类阀件通常布设在换热器出口、反应釜进料端、泵组出口总管这类需要定期切断介质开展检维修的节点，避免单段作业时全线介质排空造成的物料损耗与工期延误。从结构设计逻辑来看，该阀采用固定球结构设计，球体上下端设置支撑轴，相比浮动球结构能承受更高的管线压差，避免高压下球体偏移造成的密封面磨损；两侧法兰采用凸面密封形式，法兰螺栓孔沿圆周均布，安装时可通过对角预紧螺栓实现密封垫片的均匀受压，

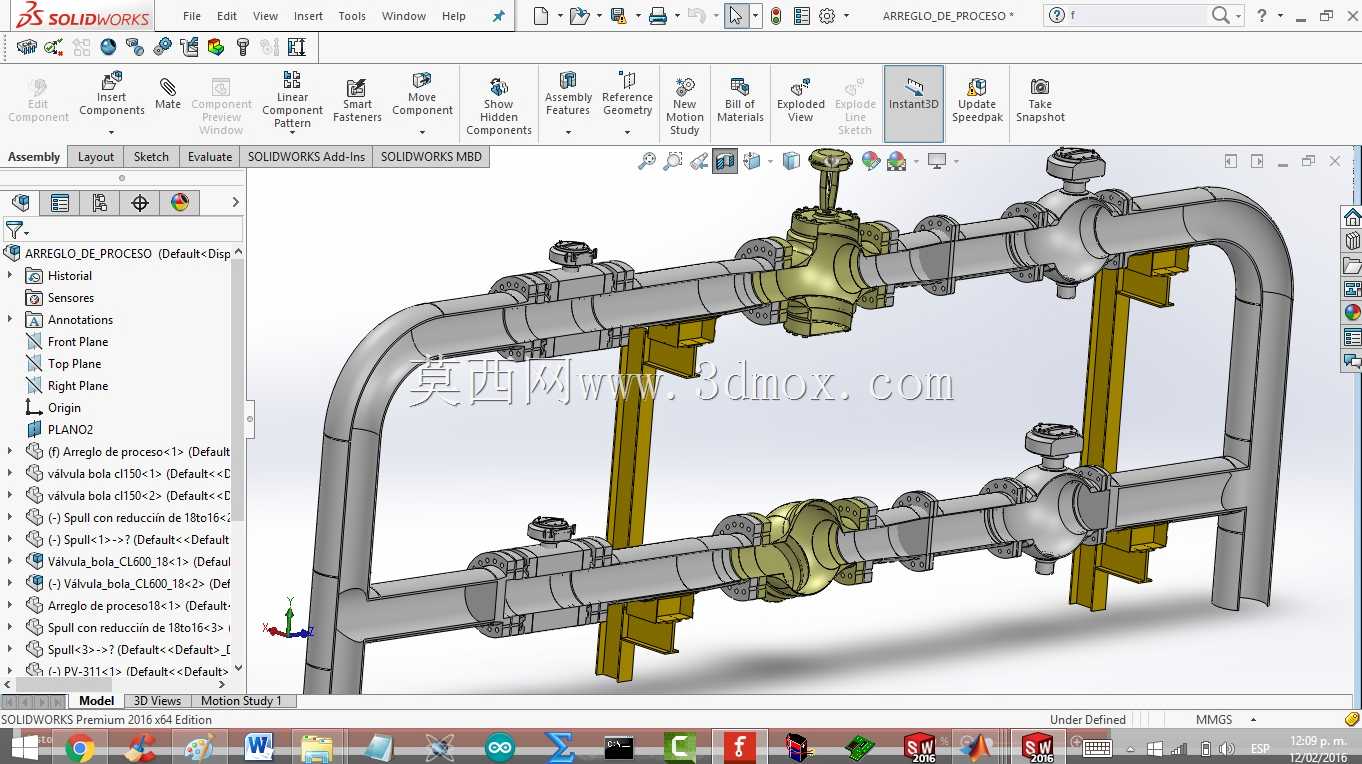

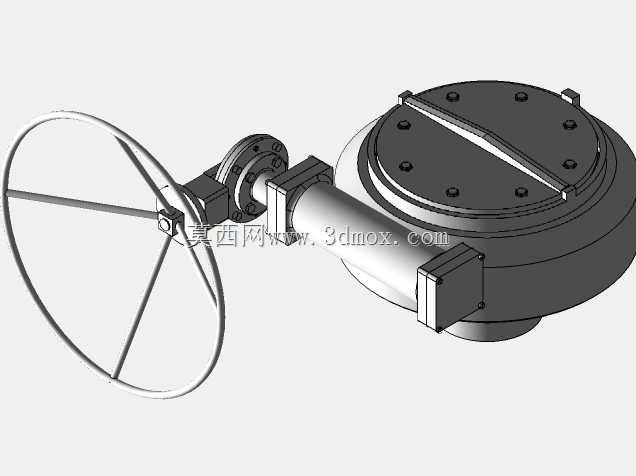

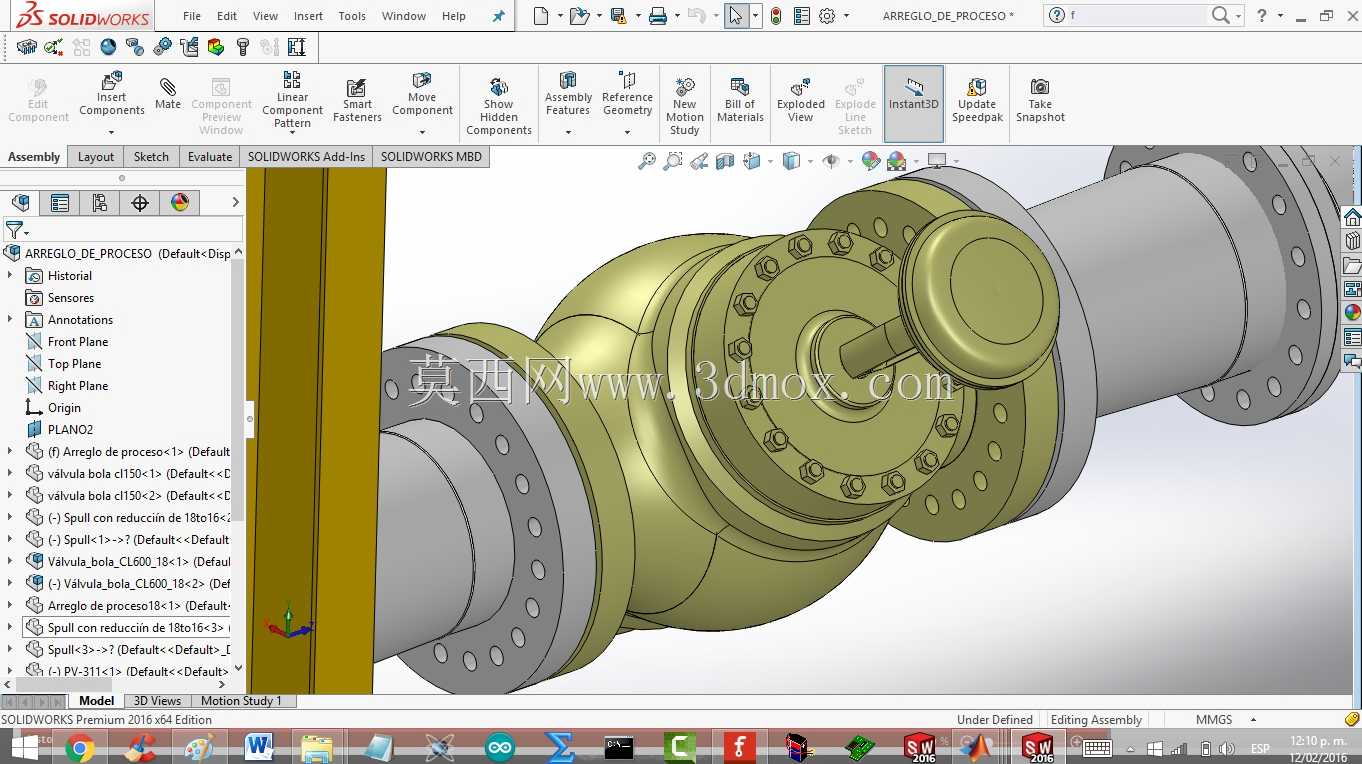

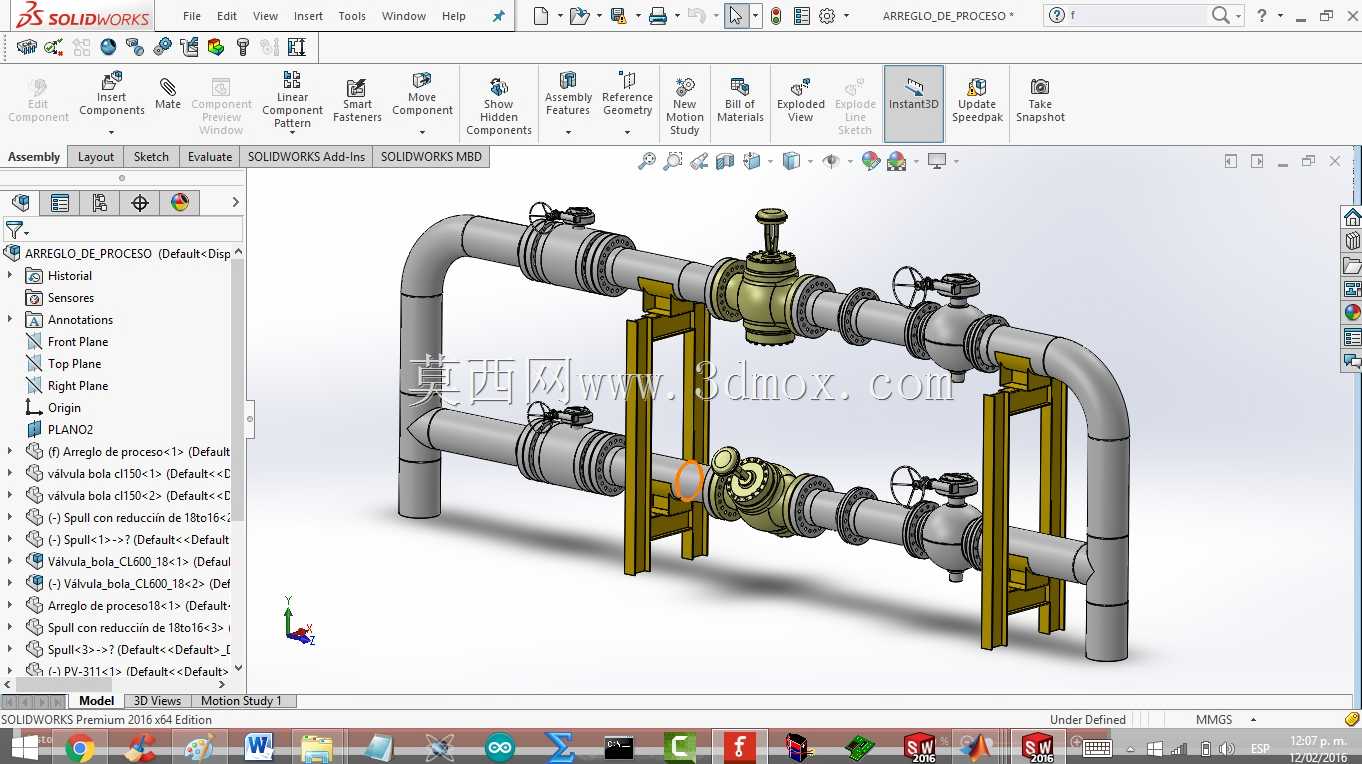

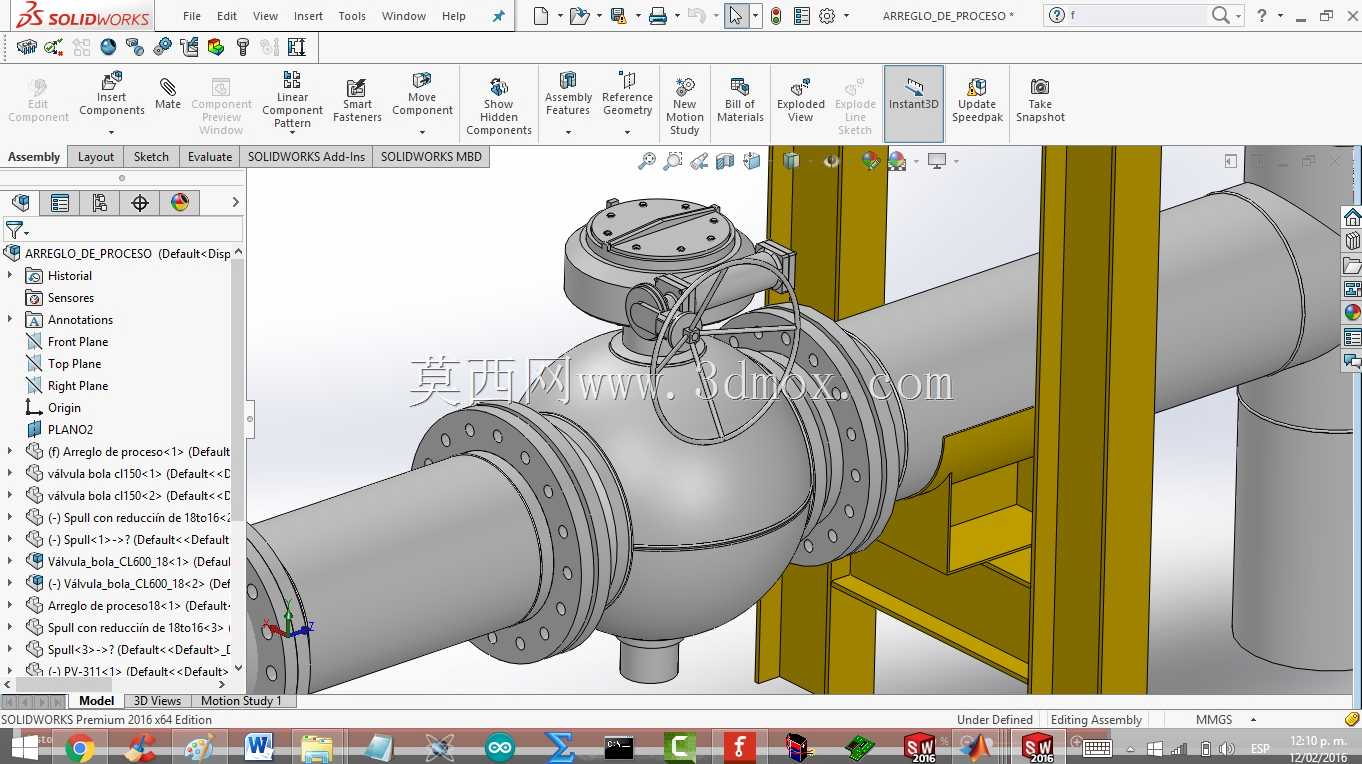

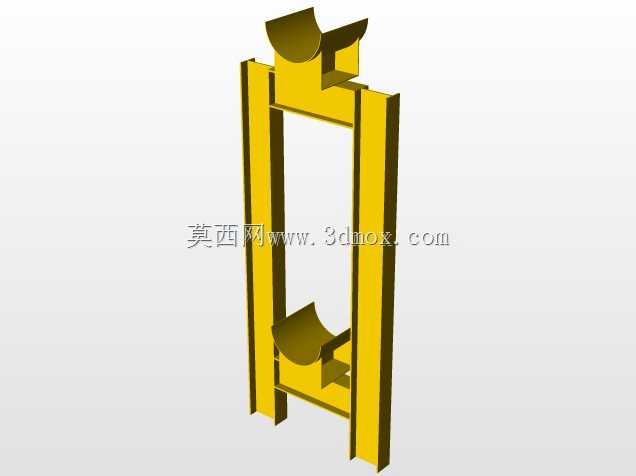

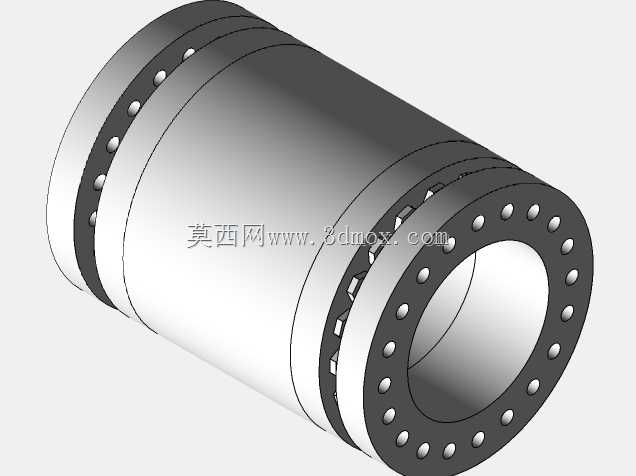

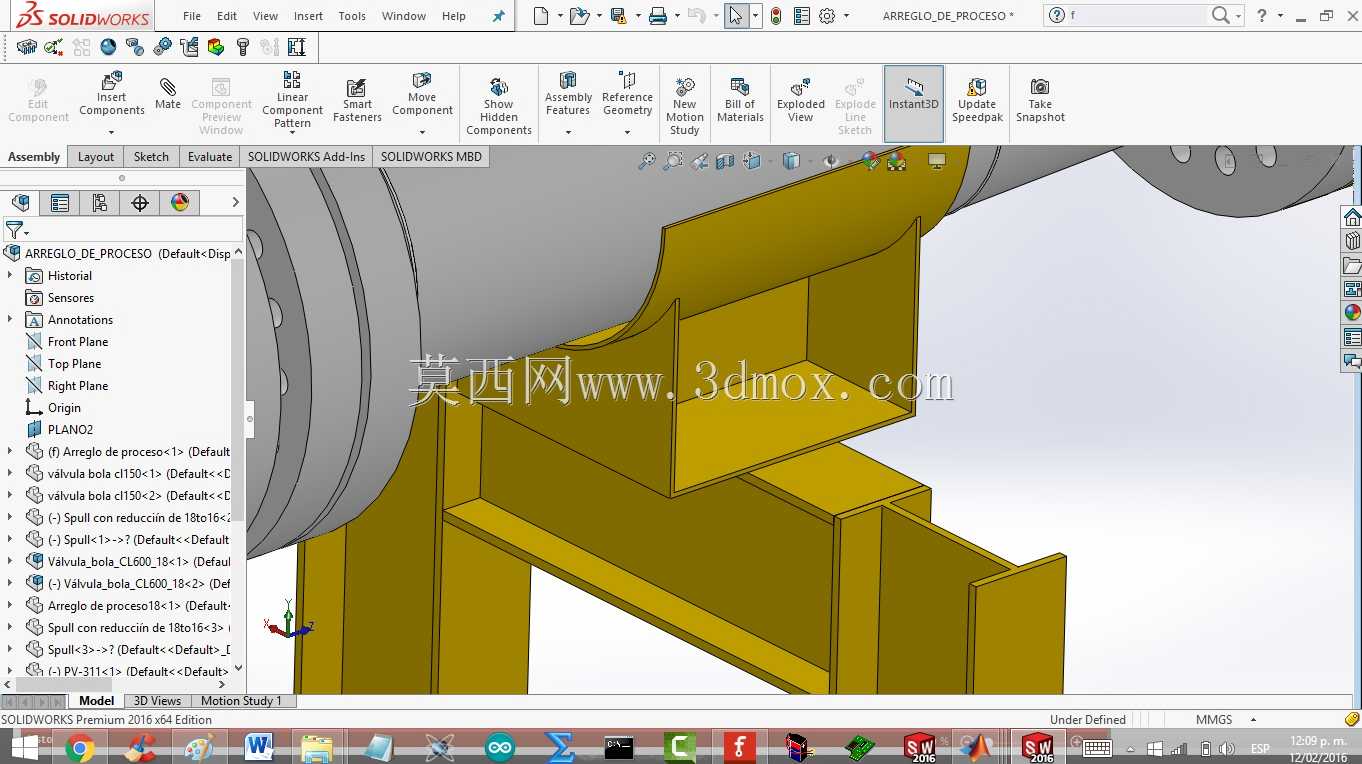

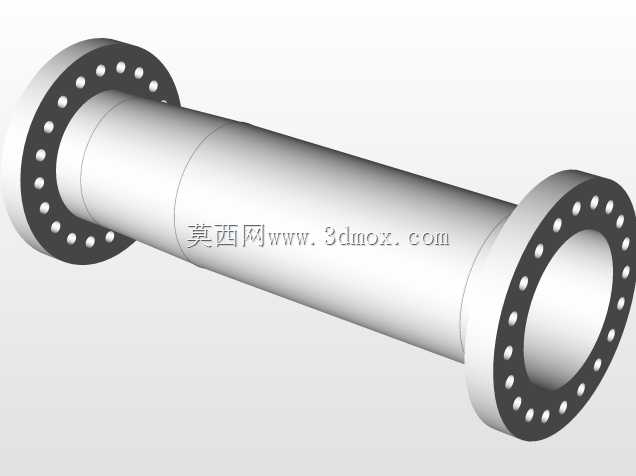

　　适配公称通径匹配的工业金属管线，安装时需预留阀杆顶部执行机构的操作空间，侧方手轮（或配套执行器）的回转半径范围内不能布设其他管线或支架，避免操作干涉。模型完整还原了阀体内腔流道、球体密封副、阀杆传动结构、两侧连接法兰的细节，建模时对螺栓组、密封压盖这类易拆件做了独立零件拆分，方便后续做装配干涉检查、拆装模拟或者管线应力分析时调用。实际选型应用中，这类阀的结构长度需匹配对应管线的安装间距，法兰端面的垂直度公差要控制在标准允许范围内，避免对接时出现密封面偏斜导致的泄漏；流道采用全通径设计，介质通过时的压损极小，不会对工艺管线的输送效率造成明显影响，也方便后续通球扫线作业开展。阀件中部的连接螺栓采用等长设计，预紧时可按照规定扭矩分步加载，避免单侧受力过大造成阀体法兰变形；密封座采用背后带弹簧预紧的结构，在长期运行出现磨损后能自动补偿密封间隙，延长阀件的在线使用寿命，减少非计划停车的频次。
