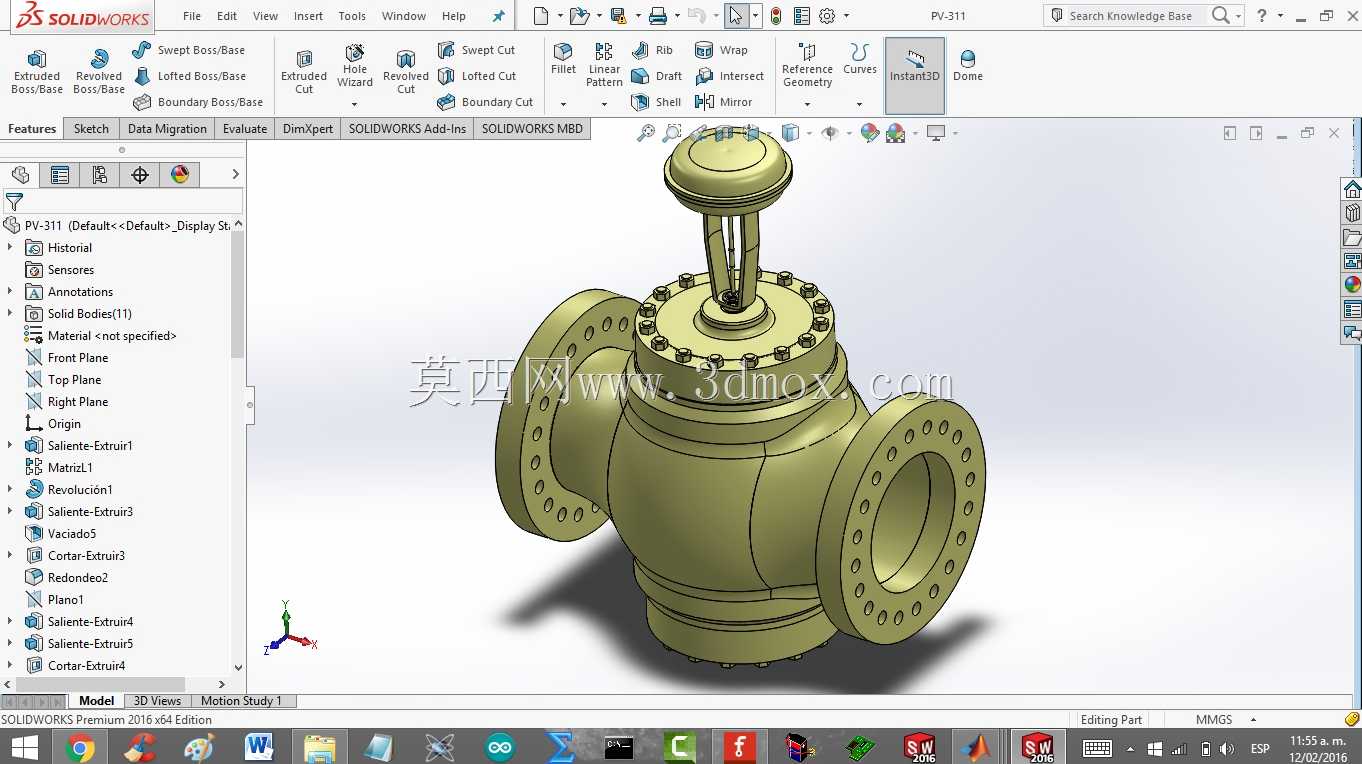

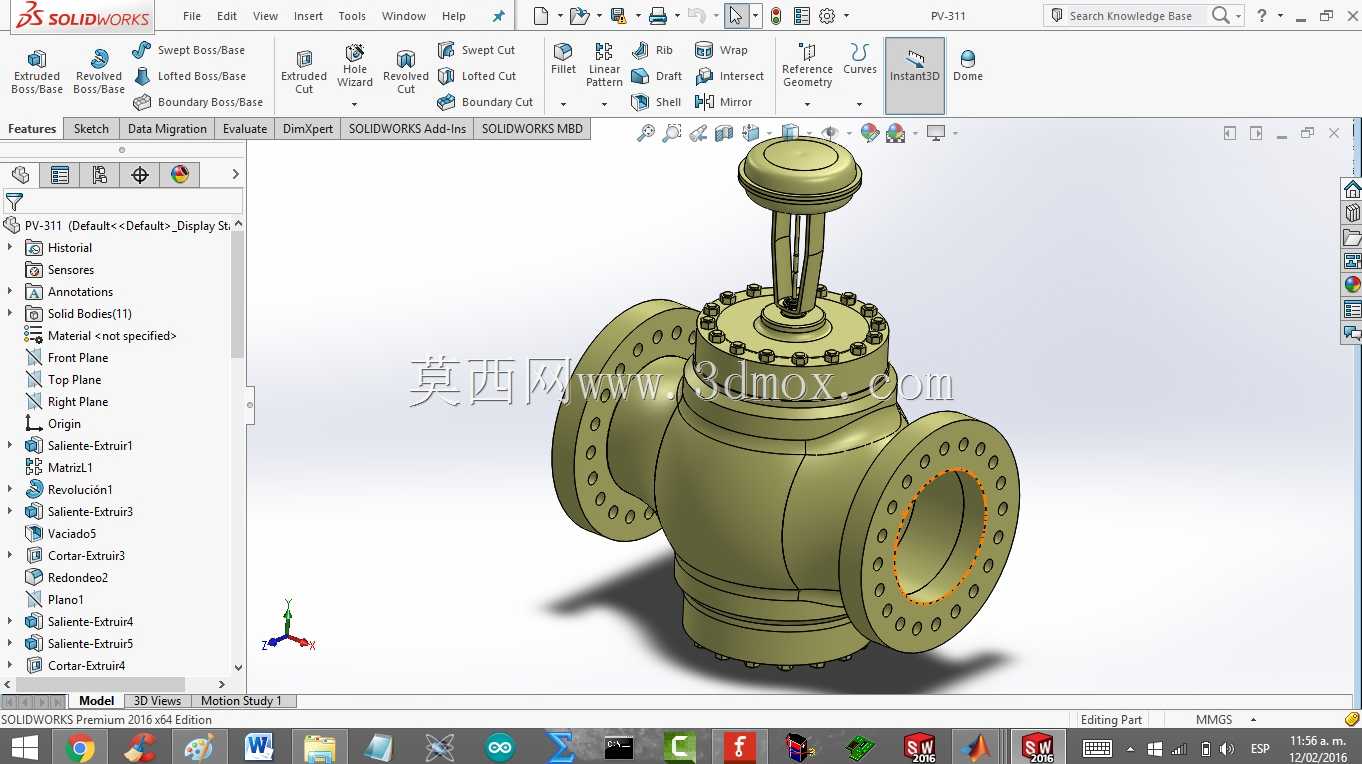

三通法兰连接式调节阀三维结构设计

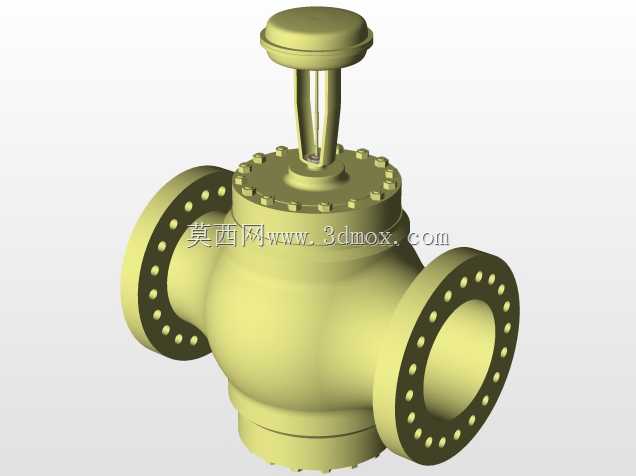

　　这款三通式法兰连接调节阀，主要面向石油化工、市政供热、集中供冷这类需要介质分流、合流或流向切换的工业管路场景，在实际工况中可同时对接三条工艺管线，无需额外加装旁通管路与独立切换阀组，能有效缩减管路系统的安装空间，降低现场焊接与法兰对接的施工工作量。从结构设计逻辑来看，模型采用对称式三通腔体布局，三个法兰接口的通径保持一致，法兰端面的螺栓孔严格遵循对应压力等级的管路法兰标准排布，安装时可直接与同规格的工业管路法兰配对，无需额外加工转接结构，安装边界的预留尺寸可直接参考常规同压力等级三通阀的安装间距，三个接口的同轴度、法兰端面与腔体轴线的垂直度都在建模时做了公差约束，避免现场安装出现密封面错位导致的泄漏问题。

　　阀体上部的阀盖采用多螺栓均布压紧结构，配合中法兰处的密封结构，可保证阀腔内部压力稳定时的密封可靠性，阀杆采用上装式设计，日常维护时无需将整个阀体从管路上拆卸，仅需拆除上部阀盖的连接螺栓即可抽出阀芯组件完成检修，大幅降低运维阶段的停机时间。顶部的执行器连接支架采用标准化接口尺寸，可适配气动、电动、手动等多种类型的执行机构，满足不同工况的控制需求，不管是需要远程自动调节的连续生产管线，还是就地手动操作的公用工程管路，都能通过更换上部执行组件实现适配。阀芯部分采用节流型结构设计，建模时对阀芯的型面做了流线型处理，可减少介质流经阀腔时的湍流与压损，降低高速介质对阀体内壁的冲蚀，延长阀门的实际使用寿命。

　　整个模型的结构细节完整还原了实际产品的装配关系，从阀体的铸造圆角、螺栓孔的沉头结构，到阀杆的密封填料腔、法兰面的密封水线都做了精准还原，可直接用于管路系统的装配干涉检查、施工方案模拟，也可作为同类型阀门结构优化设计的参考基础，帮助设计人员快速完成阀组布局的方案验证，减少前期设计阶段的重复建模工作量。
