CL600级蜗轮驱动法兰连接固定球球阀

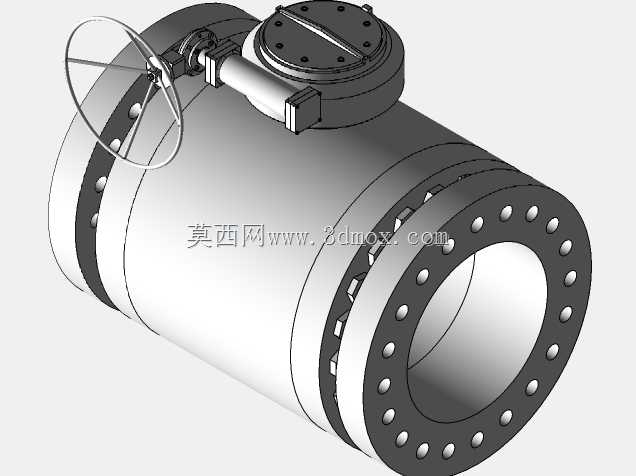

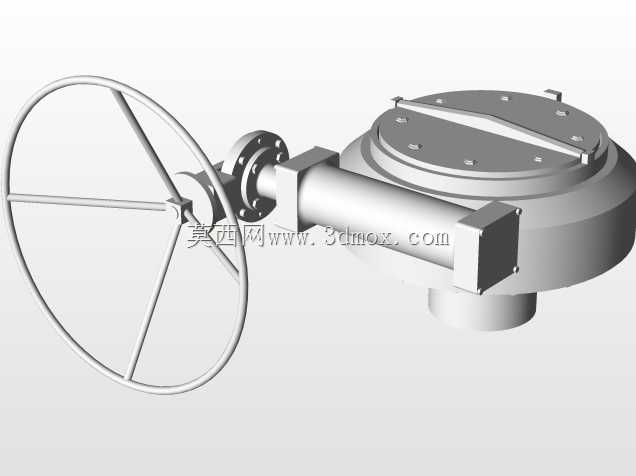

　　这款CL600压力等级的固定球球阀，主要面向长距离油气输送、高压化工工艺管线、高温高压蒸汽主管网这类严苛工况的截断需求，在高压差、大管径的管线上，浮动球结构容易出现密封面压溃或者启闭扭矩过大的问题，因此采用固定球结构设计，球体上下带支撑轴，工作时介质压力产生的推力全部由上下轴承承担，密封面不会承受过高的比压，既降低了操作扭矩，也大幅延长了密封件的使用寿命。驱动端采用蜗轮蜗杆减速机构，配套手轮操作，即使在600磅级的高压工况下，操作人员无需借助额外加力杆就能完成启闭动作，蜗轮结构自带自锁特性，不会因为管线振动或者介质冲击出现阀位自行偏移的问题，同时蜗轮箱预留了气动、电动执行器的安装接口，后续如果要升级自控方案，不需要改动阀体主体结构，

　　直接适配对应安装尺寸的执行机构即可完成改造。连接端采用凸面法兰结构，法兰螺栓孔的分布严格匹配CL600级压力对应的管径标准，安装时需要注意法兰端面的平行度偏差不能超过0.2mm，避免强行上紧螺栓导致阀体出现附加应力，长期运行下出现密封渗漏。阀体采用三段式分体结构，左右阀体与中体通过螺栓连接，这种结构的优势在于管线检修时不需要把整个阀门从管线上拆下来，只需要松开中体连接螺栓就能取出球体和密封组件，在线更换密封圈或者修复球体密封面，大幅降低管线停机检修的时间成本。设计过程中重点做了流道的等径优化，全通径结构的流道内径和连接管线内径完全一致，介质通过时不会产生节流效应，既降低了管线的压力损失，也方便通球扫线作业，

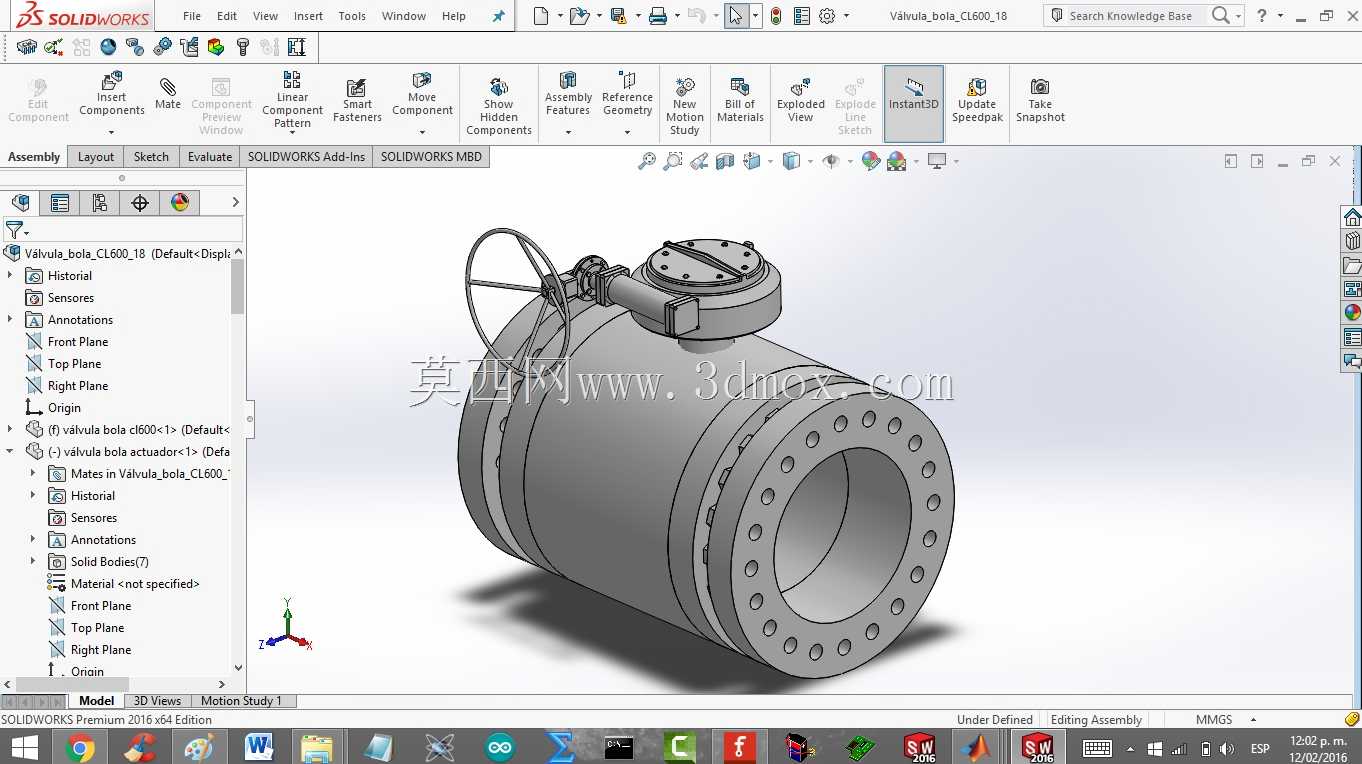

　　适合长输管线这类需要定期清管的应用场景。密封座采用背后带碟簧预紧的结构，在低压工况下依靠碟簧的预紧力保证密封比压，高压工况下介质压力会推动密封座紧贴球体表面，实现压力自紧密封，在全压力等级范围内都能达到零泄漏的密封要求。建模过程中对所有装配配合面都做了公差匹配，比如球体支撑轴与轴承的配合采用H7/f6间隙配合，密封座与阀体槽的配合采用H8/h7间隙配合，保证加工装配后不会出现卡涩问题，同时对螺栓连接的位置做了干涉检查，避免现场安装时出现螺栓无法穿入或者工具操作空间不足的问题。
