宝可梦精灵球造型球形结构设计作品

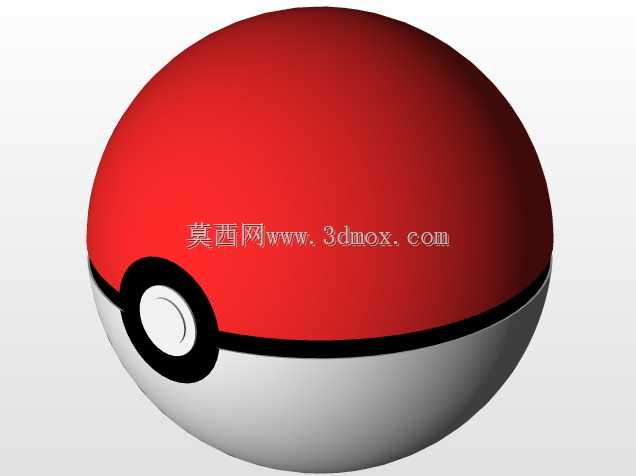

　　该球形结构采用上下半球分模设计思路，以赤道位置的环形分界带作为结构拆分基准，上半球采用红色外观面，下半球采用白色外观面，分界处设置环形凸起限位结构，保证上下半球扣合时的同轴度与贴合精度，避免装配后出现错位、缝隙不均的问题。正面的按钮区域采用嵌套式结构设计，最外层为黑色环形基座，向内依次嵌套白色环形装饰圈与中心圆形按键，各层结构之间预留0.1mm的装配间隙，既保证按键的活动行程，也能避免装配干涉。从实际应用场景来看，这类球形结构可作为文创周边的壳体基础，内部可容纳小型电子元件、香薰模块或者小尺寸收纳空间，适配潮玩手办、创意礼品、桌面摆件等领域的产品开发需求。设计过程中优先保证球体的圆度公差，整体外球面采用统一曲率半径建模，

　　所有曲面过渡均采用G2连续处理，避免外观面出现棱线、褶皱等影响质感的缺陷。上下半球的连接结构可根据实际使用需求选择卡扣连接、螺纹连接或者磁吸连接，若采用卡扣连接，可在分界环内侧均匀布置3-4个弹性卡扣，卡扣的拔模角度设置为3度，既保证扣合后的连接强度，也能方便用户手动拆分。按钮区域的结构可根据功能需求调整，若作为触发按键使用，可在中心按键背部预留弹簧安装位与触点接触空间，按键的按压行程控制在1.5-2mm之间，保证按压手感的反馈清晰。外形尺寸方面，可根据实际使用场景缩放比例，常规桌面摆件尺寸可设置为直径70-100mm，这个尺寸范围既适合手持把玩，也能在桌面摆放时保持合适的视觉占比，安装边界上无需额外的固定结构，

　　依靠球体自身的平面接触即可稳定放置，若需要作为挂件使用，可在上半球顶部预留挂绳孔位，孔位直径设置为2-3mm，孔口做倒圆角处理避免割伤挂绳。建模过程中所有壁厚保持均匀设置，整体壳体壁厚控制在2mm左右，避免出现壁厚不均导致的注塑缩痕问题，转角位置均做R0.5以上的圆角处理，既提升结构强度，也能优化注塑成型时的熔体流动效率，减少成型缺陷。
