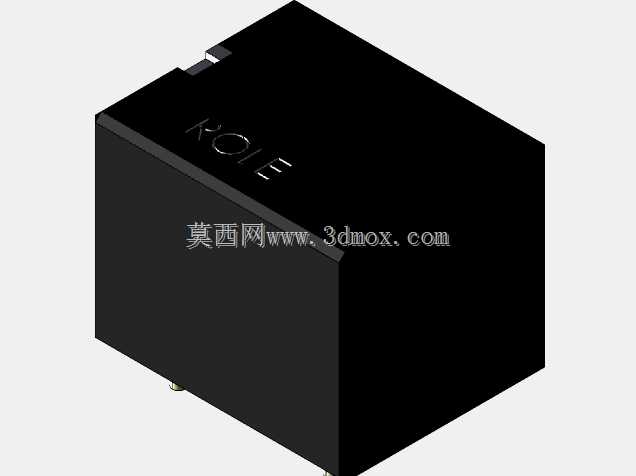

小型电磁继电器工业元件三维结构

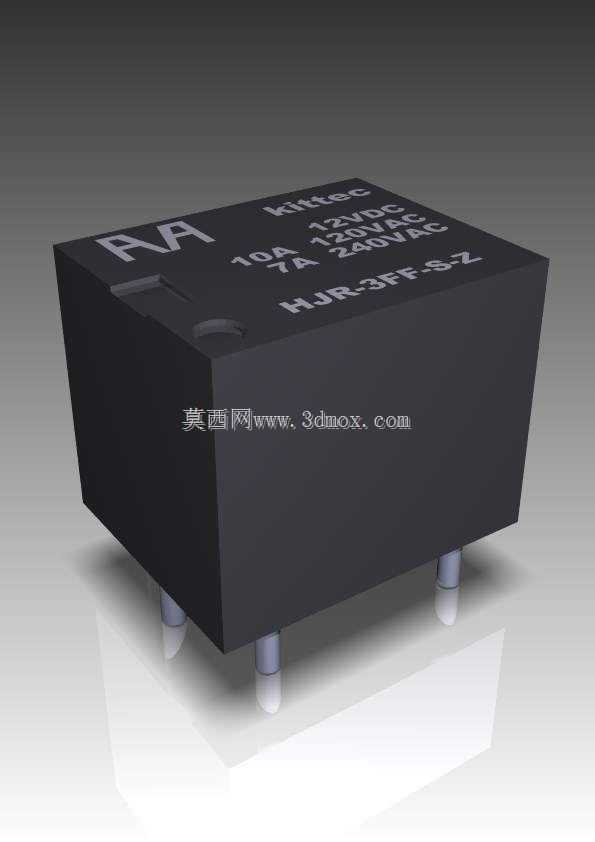

　　这款小型电磁继电器是低压控制回路里的常用基础元件，日常在工控柜、家电控制板、小型自动化设备的信号切换与小功率负载通断场景中随处可见，主要作用是用小电流控制信号去驱动较大功率的负载回路，同时实现控制端与负载端的电气隔离，避免强电串入控制侧损坏主控器件。从结构设计来看，这款继电器采用塑封方型外壳，外壳表面直接丝印触点额定参数、线圈规格与型号标识，方便生产装配与后期运维时快速识别参数，不用额外翻阅选型手册。引脚采用直插式设计，引脚间距符合常规PCB板载安装的通用标准，适配波峰焊与手工焊两种装配工艺，底部引脚伸出长度经过校准，既能保证焊接时焊锡充分浸润引脚，又不会因为引脚过长导致焊后剪脚工序额外增加工时。外壳顶部预留的小凹槽是手动测试按钮，

　　在设备调试阶段可以不用给线圈通电，直接按压按钮就能强制触点吸合，方便排查回路接线是否正确，这个细节设计在现场调试时能节省不少查线时间。建模过程中重点还原了继电器的实际安装边界，整体外形的长宽高尺寸严格参照实物测绘，外壳的拔模斜度、表面字符的凹陷深度、引脚的直径与定位公差都做了精准还原，不会出现装配干涉的问题。触点部分的内部结构虽然被塑壳包裹，但建模时也参照同规格继电器的内部结构做了简化还原，能直观展示常开常闭触点的动作逻辑，方便电气设计人员在做回路仿真时理解其工作原理。这类继电器在选型时需要重点关注线圈电压、触点额定电流与安装尺寸，这个三维模型可以直接导入PCB布局软件做干涉检查，也能用于电气装配培训的演示素材，

　　帮助新入行的技术人员快速理解板载继电器的安装方式与外形特征。外壳的黑色塑封材质采用哑光质感建模，还原了实物的表面质感，引脚的金属光泽与塑壳的质感做了区分，渲染效果贴近真实元件，用于产品手册配图或者装配示意图时不需要额外做过多材质调整。
