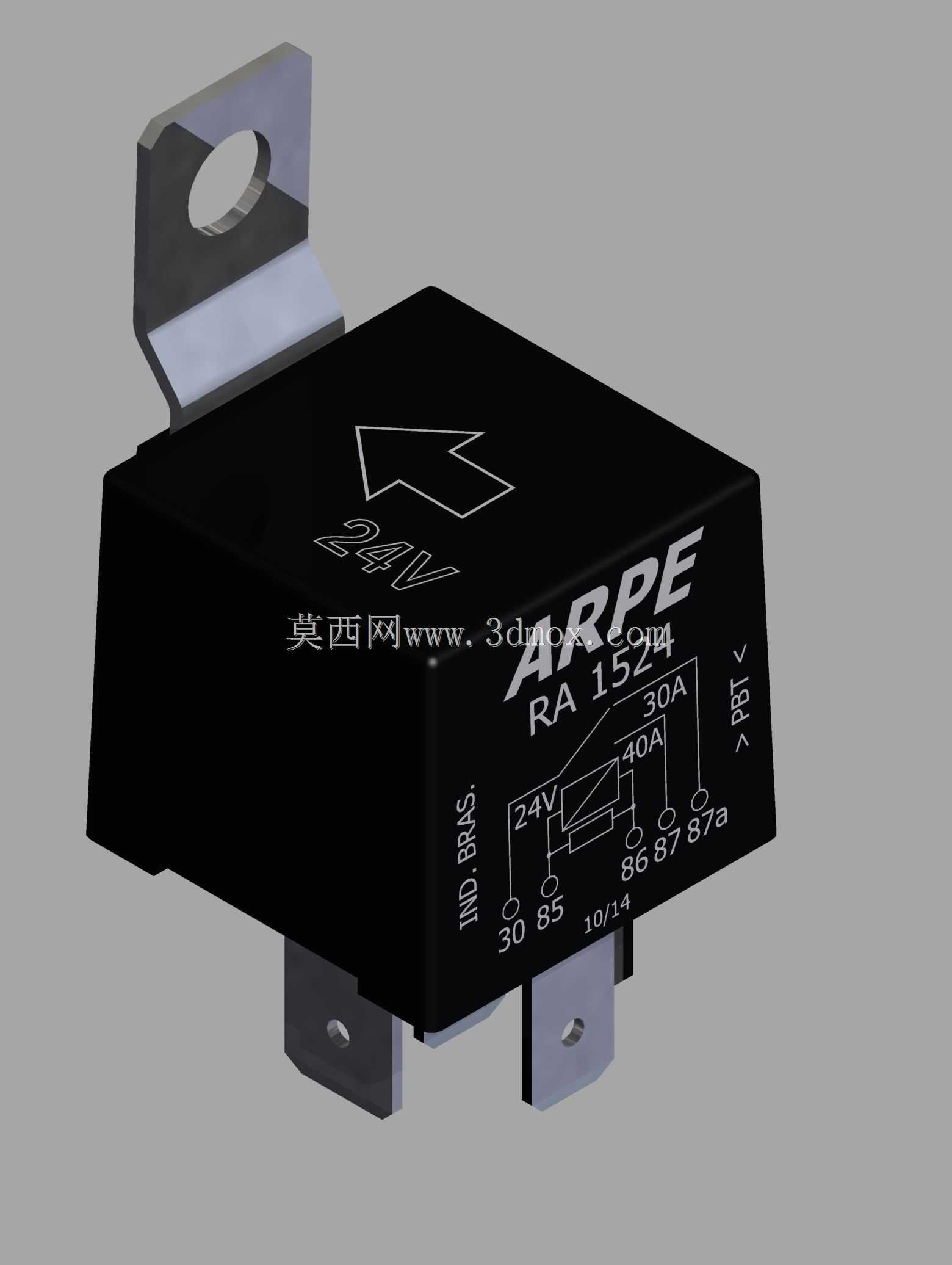

车载24V反向单触点继电器的设计,首先要匹配商用车、工程车辆的24V电气系统架构,这类继电器主要负责车辆上大电流负载的通断控制,比如启动辅助回路、散热风扇、灯光组、车载液压系统供电这类需要小电流控制大电流的场景,避免控制开关直接承载大电流出现烧蚀、接触不良的问题,是车载配电回路里的核心执行部件。从结构设计来看,这款继电器采用带安装固定耳的方形塑壳结构,固定耳上预留的标准安装孔位,适配车载电器常用的螺栓固定方式,安装时可以直接固定在车身钣金或者电器盒的预留支架上,安装边界需要预留接线端子的插拔空间,避免和周边线束、部件产生干涉。塑壳本体采用耐温耐震的工程塑料材质,表面印刷的引脚定义、触点额定电流参数、极性标识,
能在装配和维修时快速识别接线定义,减少错接风险,顶部的箭头标识清晰标注了安装方向,适配反向触点的接线逻辑,避免装反导致控制逻辑失效。内部电磁驱动结构的设计,要兼顾24V线圈的吸合电压阈值,保证车辆电压波动区间内可以可靠吸合,不会出现欠压吸合不稳、过压线圈过热的问题,主触点的载流能力按照30A持续、40A短时峰值设计,匹配车载大电流负载的启动冲击特性,引脚布局采用标准车用继电器的插脚间距,兼容市面上通用的继电器插座,不需要额外开发适配接插件,降低整车装配的配件成本。设计时还要考虑车载工况的震动、温度变化影响,塑壳和内部元件的配合预留合理的公差,避免低温下塑壳脆裂、高温下部件形变导致的卡滞问题,引脚和塑壳的结合处做密封处理,

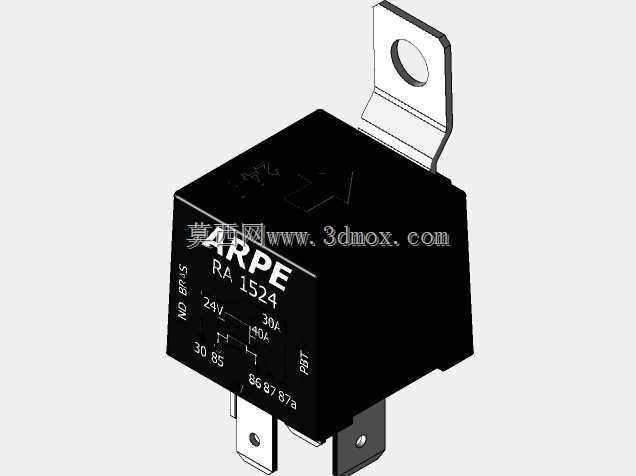

阻挡行车过程中的灰尘、水汽进入内部,延长部件在恶劣车载环境下的使用寿命。在三维建模过程中,需要精准还原每个插脚的位置尺寸、安装耳的孔位坐标、塑壳的外形轮廓,保证模型导入整车电器布置场景时,可以直接做干涉检查、安装模拟,不需要二次调整尺寸,为整车电器舱的布局设计提供准确的部件参考。
- 上一篇:八通道带光耦隔离继电器控制模组
- 下一篇:小型电磁继电器工业元件三维结构
- 全部评论(0)
- 模板大小: 2.67 MB
- 售价:5金币
- 下载次数: 112
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 继电器
